Modus Steckbrückenschutz
Während des normalen Betriebes, soll die Modus Steckbrücke auf nur einem Pin
gesteckt werden. Wenn die Modus Steckbrücke auf zwei Pins gesteckt wurde, befindet
sich der Detektor entweder im Registrations- oder im Gehtest Modus. Als
Vorsichtsmaßnahme, sind diese Modi auf 3 Minuten begrenzt. Nachdem 3 Minuten
abgelaufen sind, schaltet sich der Detektor auf Normalbetrieb um. Falls dies passiert,
können Sie einen Modus wieder aktivieren, indem Sie die Modus Steckbrücke entfernen
und wieder aufstecken.

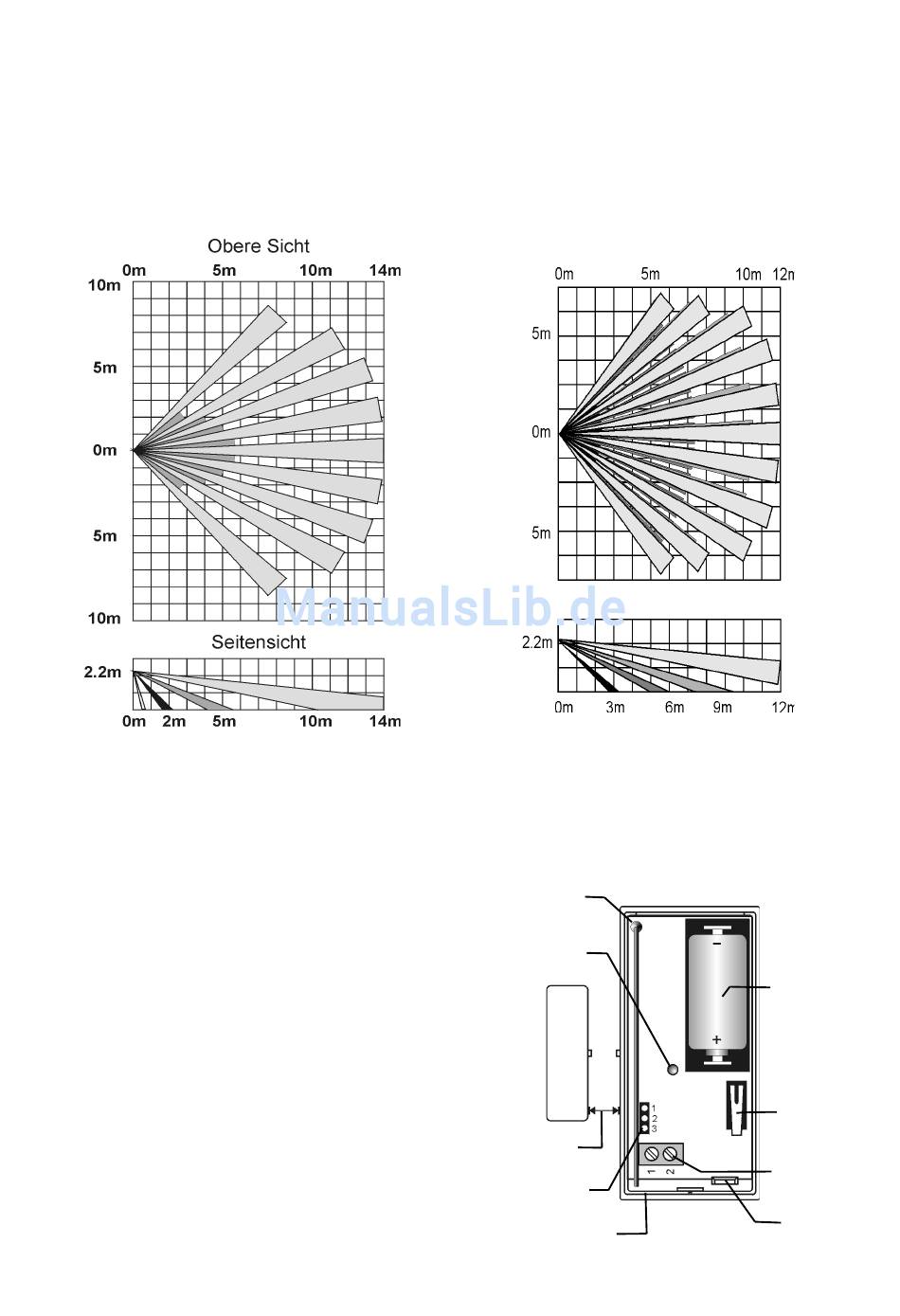

Abbildung B.2: Überwachungsdiagramme TP00/ TP45 (links) und TP00HI/ TP45HI (rechts)
Magnetkontakt
Der TP01 ist ein Magnetkontakt, der die Installation auf Türen und Fenster erlaubt.
Installationsverfahren
Um Magnetkontakte zu installieren
1.
Um das Gehäuse zu öffnen, stecken Sie
einen kleinen Schraubenzieher im unteren Teil
der Einheit zwischen der vorderen und der
hinteren Abdeckung ein, und drehen Sie den
Schraubenzieher, um die Abdeckung zu
entfernen.
:
Betriebsmodus
Steckbrücke
Abbildung B.3: (Entfernter Deckel)
-97-
Obere Sicht
Seitenansicht
Antenne
LED-
Anzeige
Max.
1cm
Kabeleinführung
Batterienhalter
Deckelschalter
Schleifenterminale
Freilassungslaschen
der Platine
