8.
Montieren Sie den Gehäuserücken mit zwei Schrauben an der Wand. Verwenden
Sie Sekkopfschrauben und achten Sie darauf, dass die Schraubenköpfe die Platine im
eingebauten Zustand nicht berühren. – siehe Abbildung B.17.

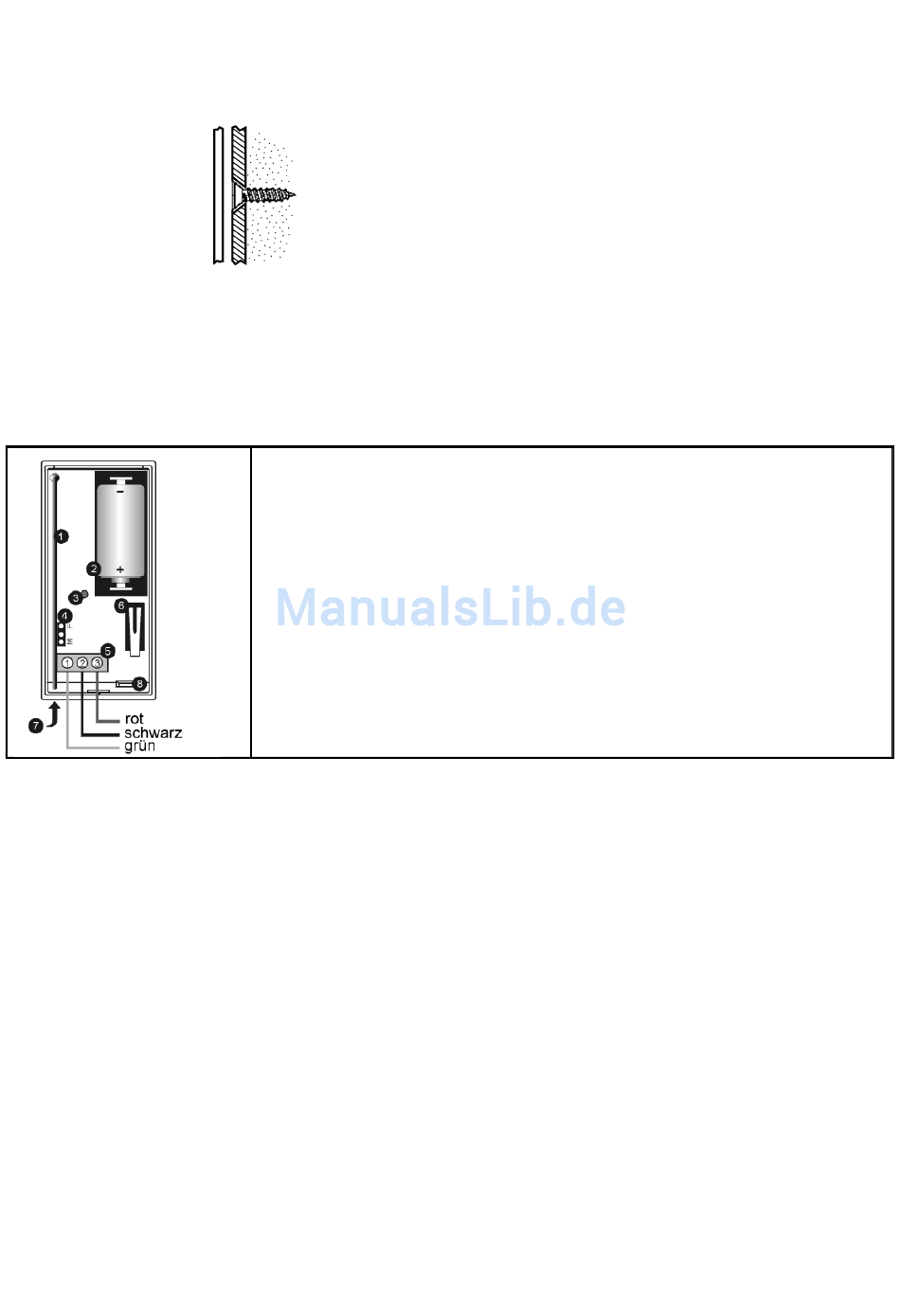

Abbildung B.17: Position
der Montageschraube
9.
Führen Sie das Kabel des Sensors durch die Kabeldurchführung.
10.
Verbinden Sie das Kabel des Sensors entsprechend Abbildung
B.18 mit dem Klemmblock auf der Platine.
11.
Setzen Sie die Platine wieder in das Gehäuse ein, stellen Sie
sicher, dass diese einrastet.
12.
Testen Sie den Sensor bevor Sie ihn entgültig montieren, indem Sie einen nasses
Tuch über die Kontakte (auf der Gehäuserückseite) legen. Before permanently
mounting the sensor, place a wet rag over the terminals (located on the bottom of the
sensor).
Der TP61 übermittelt einen Alarm nach 30 Sekunden, um Fehlalarme durch
Feuchtigkeit
30 Sekunden Verzögerung abgesetzt. Wenn der Sabotagetaster geöffnet ist, wird
diese Verzögerung übergangen, um den Test im Rahmen der Installation abzukürzen.
Überprüfen Sie, dass die LED bei jeder Übertragung aufleuchtet.
Beachten Sie: Die LED ist deaktiviert, wenn der Sabotagetaster geschlossen ist.
13.
Befestigen Sie den Sensor mit Hilfe der mitgelieferten zwei Schrauben und Dübel
am Boden. Alternativ können Sie auch die beiden mitgelieferten doppelseitigen Kleber
verwenden. – siehe den folgenden Abschnitt.
14.
Schließen Sie das Gehäuse des Senders.
Platine
Gehäuse
1. Antenne
2. Batterie Halter
3. LED Anzeige
4. Werkseitiger Jumper „F" (Nicht verändern !)
5. Anschlussklemme
6. Sabotage Schalter
7. Kabeleinführung
8. Platinen Halterung
auszuschließen.
Auch
das
Wiederherstellungssignal
-108
wird
mit
