Interne
Sirene
Gas
Sensor
1. Lösen Sie die vier Schrauben der Rückenabdeckung und entfernen Sie den vorderen
Gehäusedeckel.
2. Entfernen Sie den Isolator aus dem Batteriehalter, um den Melder mit Spannung zu
versorgen.
Bitte Beachten: Aufgrund von Verzögerungen bei der Spannungsabgabe von
Lithiumbatterien, die eine Zeit lang gelagert wurden, kann es sein, dass die
Batterien verbraucht erscheinen, obwohl sie in Ordnung sind. Sollte dies der Fall
sein, belassen Sie den Melder für einige Minuten im Testmodus, bis sich die
Spannung der Batterien stabilisiert hat.
3. Stecken Sie die den Test- Jumper, die Übertragungs- LED blinkt langsam.
4. Um den TP62 registrieren zu können, muss dieser sich im Testmodus befinden. Im
Programmiermenü der Zentrale wählen Sie Module [91] (siehe auch Kapitel 7) und
überprüfen Sie an der Zentrale, dass der Gasmelder registriert wurde. Schreiben Sie
die Nummer der Zone und die Nummer des Transmitters auf den vorgesehenen
Aufkleber, den Sie als Hinweis für zukünftige Arbeiten am System auf den
Gehäusedeckel anbringen können.
Alternativ kann der TP61 auch manuell registriert werden, indem Sie die
Seriennummer des Melders eingeben.
5. Entfernen Sie den Test- Jumper wieder und stecken Sie ihn zur Aufbewahrung auf
einen Pin. Der Testmodus wird nach vier Minuten automatisch beendet und der
Melder geht in den Arbeitsmodus über. Wollen Sie den Melder wieder in den
Testmodus versetzen, entfernen Sie den Test- Jumper kurz und stecken Sie ihn
erneut.
6. Wählen Sie einen Installationsort für den Gasmelder aus, beachten Sie die
vorangegangenen Empfehlungen.
7. Testen Sie die Position des Melders hinsichtlich der Funkübertragung, indem Sie ihn
an die vorgesehene Stelle platzieren und den Test- Jumper stecken. Vergewissern
Sie sich, dass die Meldungen des TP62 erfolgreich an die Zentrale übertragen
wurden. Wenn nötig ändern Sie die Position des Melders und wiederholen den Test.
8. Verbinden Sie ein 12V- Gleichspannungsnetzteil mit dem Klemmblock des Melders
(J6), die Polarität ist dabei nicht zu beachten. Führen Sie das Kabel durch die
Zugentlastung und ziehen Sie die Schrauben an.

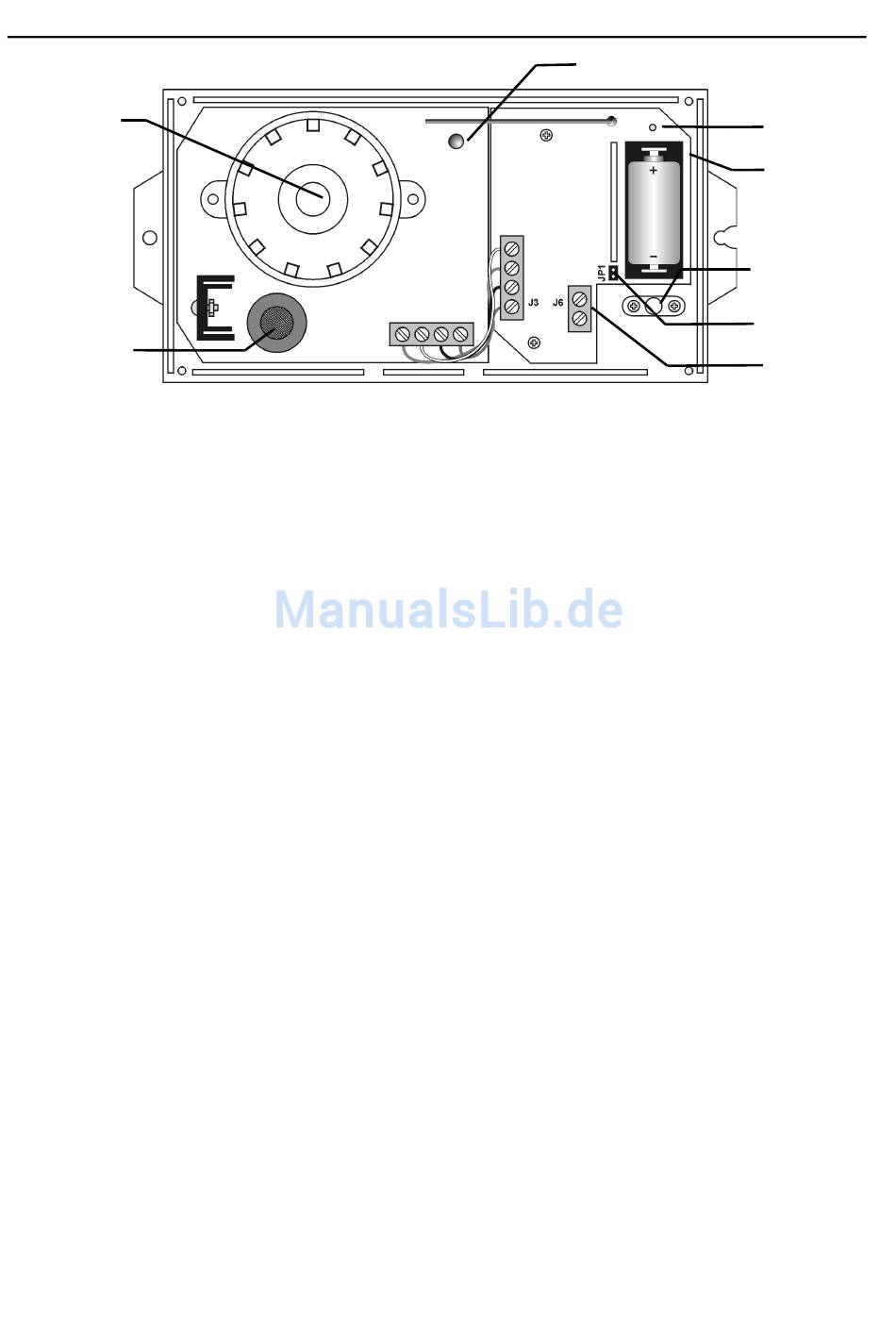

Abbildung B.20: mit geöffnetem Gehäusedeckel
-111-
Installationsanleitung
Betriebs- LED
Übertragungs
LED
Batterie-
halter
Zugentlastung
Test
Jumper
12V
Eingang
