2.2.4: Montage der Zentrale
Nachdem Sie den Standort der Zentrale laut Richtlinien in Kapitel 2.1: Planung der
Installation bestimmt haben, können Sie mit der Montage beginnen.
Weitere Informationen zur Gestaltung und Funktion jeder Platine innerhalb des
Gehäuses, erhalten Sie unter Kapitel 1.4: Hardware Gestaltung.
Montage der Zentrale:
1.
Öffnen des Gehäuses laut Kapitel 2.2: Installationsablauf.
2.
Das Flachkabel zwischen Hauptbedienteil und Steuerplatine entfernen.
3.
Vorder- und Rückabdeckungen durch Lösen der Befestigungsbänder entfernen.
4.
Den Ersatzbatteriesatz entfernen. Möchten Sie die Zentrale mit Sabotagesicherung
(back tamper) installieren, muß auch die Hauptplatine entfernt werden.
Obere linke
Halterung
Untere linke
Halterung

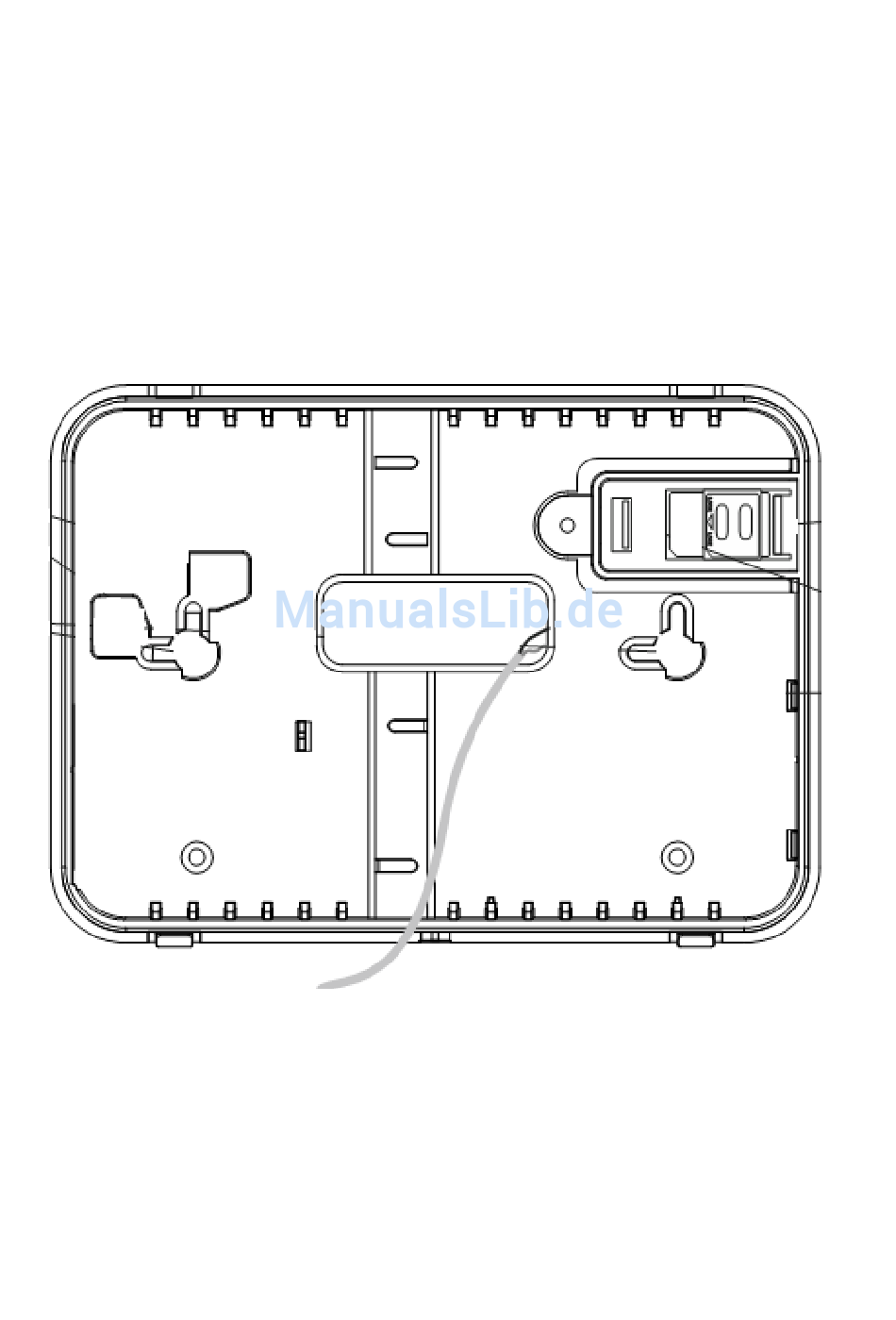

Abbildung 2.5: Befestigung der Zentrale (Hauptplatine und Batterie Block entfernt)
5.
Die Zentrale gegen die Wand halten und die oberen und unteren
Montagelöcher markieren. Beim Einsatz der Sabotagesicherung auch das Loch für
die Sicherungsschraube markieren.
6.
Wandanker an entsprechenden Positionen installieren.
7.
Fädeln Sie die notwendigen Kabel durch die Kabelöffnung, die sich auf der
hinteren Deckseite befindet, ein (z.B. die Netzleitung und die Telefonleitung) und
führen Sie die nötigen Kabelanschlüsse aus.
-14
Obere rechte
Halterung
Untere
rechte
Halterung
