1.4: Hardware Gestaltung
Das Ziel dieser Kapitel ist die Beschreibung von verschiedenen Schaltungen und
Platinen des Systems wieder zu geben. Neben der Hauptplatine steht jedes
Peripheriemodul als Extraoption für eine Installation innerhalb des Kunststoffgehäuses
zur Verfügung.
1.4.1: Die Hauptplatine
Die Hauptplatine ist das Gehirn des Systems und ist über verschiedene Schnittstellen
mit den Peripheriemodulen verbunden. Zusätzlich beinhaltet die Hauptplatine einen
programmierbaren Ausgang, einen fest verdrahteten Eingang und einen USB-
Anschluss zur Programmierung.

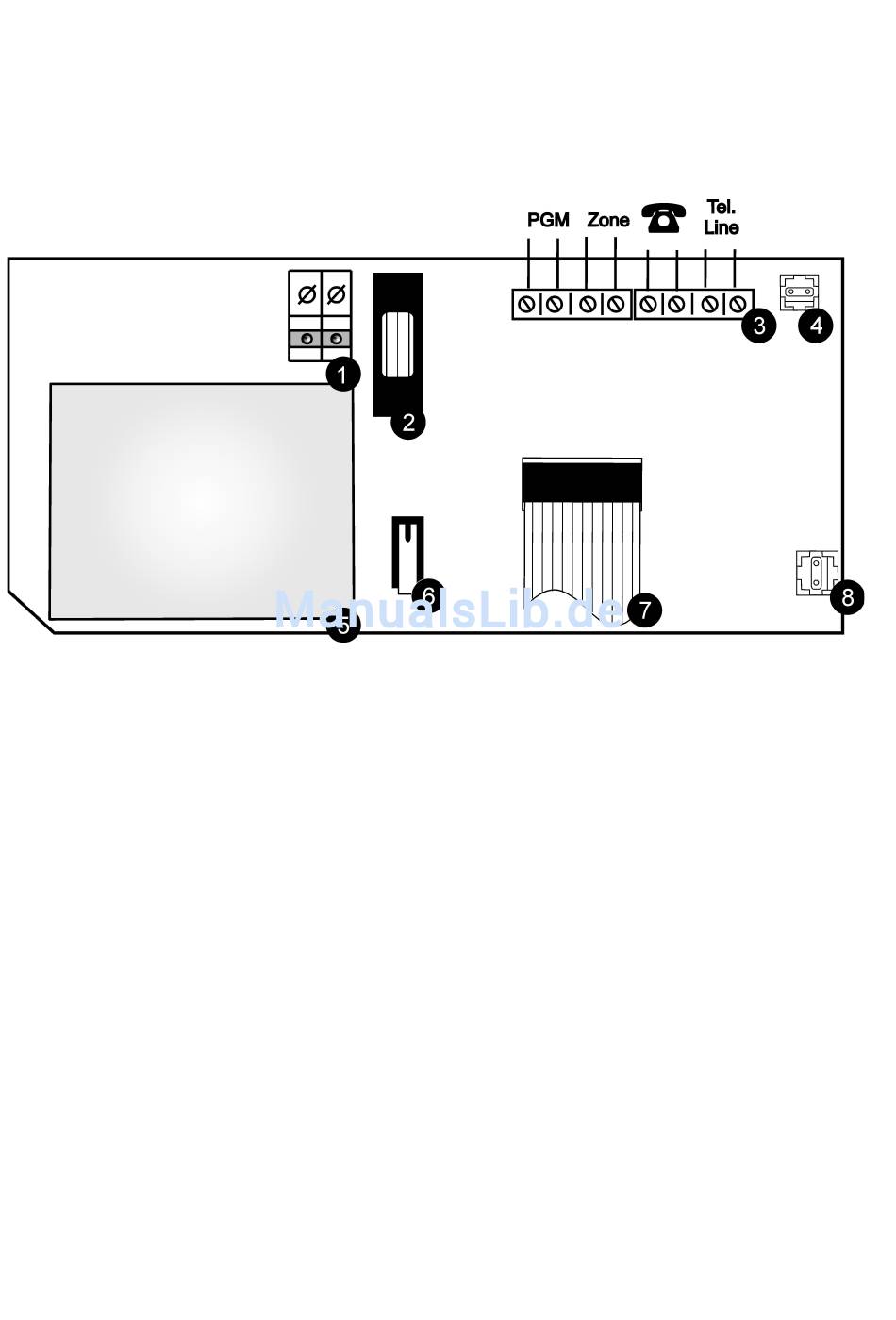

Abbildung 1.2
1.
230V Anschluss
2.
Feinsicherung
3.
Anschlußklemmen für Tel. Leitung
4.
Hinterer Sabotagekontakt (Abrisskontakt)
5.
Netzteil
6.
Vorderer Sabotagekontakt
7.
Verbindungskabel Hauptplatine
8.
Anschlussklemme Pufferbatterie
Abbildung 1.2: Systemgestaltung
