3.1: Vorderseitengestaltung
Die Vorderseite des Bedienteiles bietet eine detaillierte Schnittstelle für Betrieb und
Programmierung des Systems. Das folgende Diagramm verdeutlicht die verschiedenen
Elemente der Vorderseite.
LCD
Diplay
Schärfungs-
Tasten
Alphanume-
rische
Tastatur
3.2: Systemstatus - LEDs
Die zwei LEDs, Scharf und Netz (Power) liefern wichtige Informationen zum
Systemstatus.
Ist die Scharf-LED...
Aus
An
Blinkend
Tabelle 3.1: Aktivierte LED-Anzeige
Alarmanzeige wird nicht nach einem stillen Panikalarm angezeigt.
Ist die Netz-LED...
Aus
An
Blinkend (langsam)
Blinkend (schnell)
Kapitel 3: Grundlegender Systembetrieb

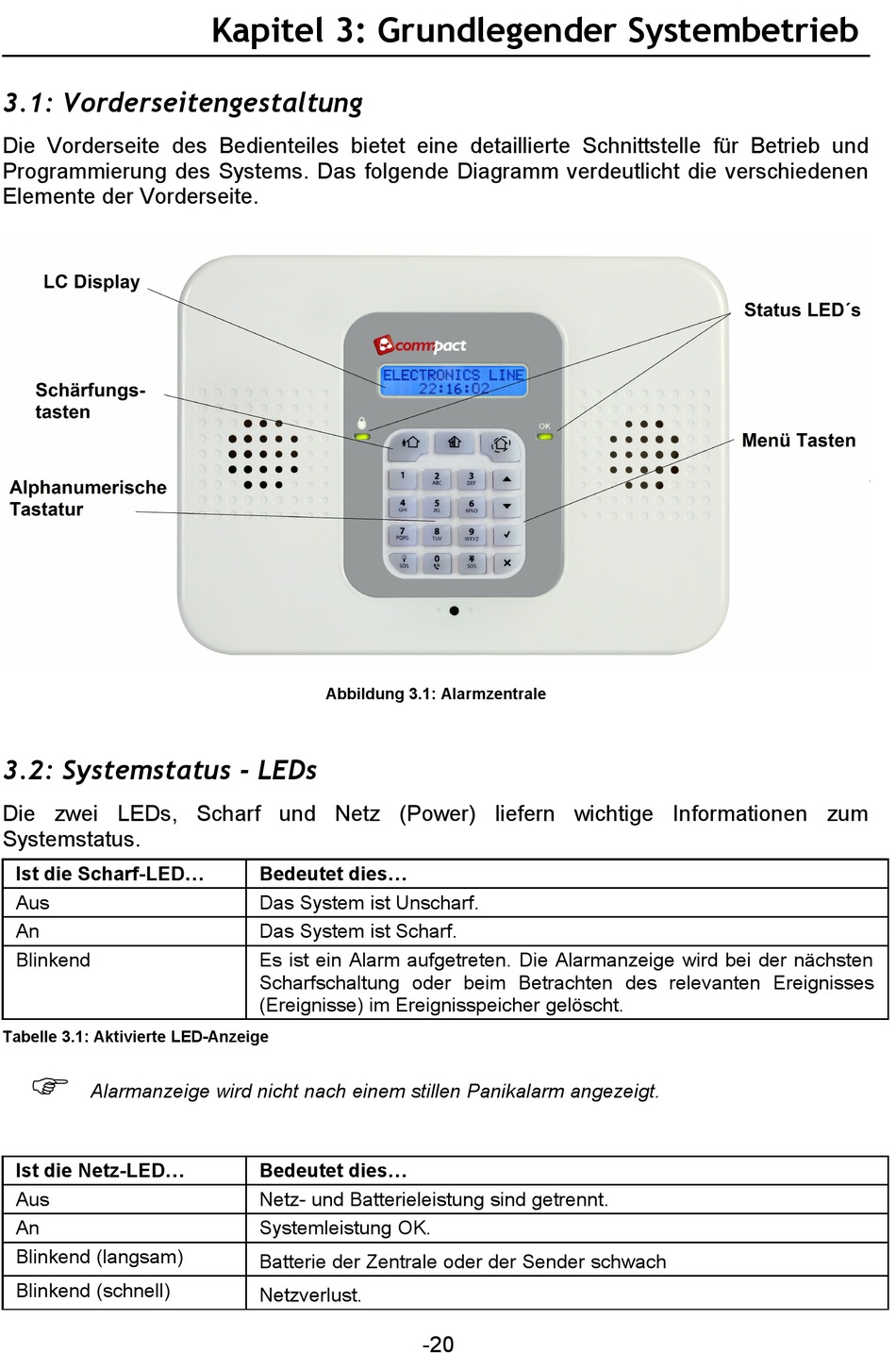

Abbildung 3.1: Alarmzentrale
Bedeutet dies...
Das System ist Unscharf.
Das System ist Scharf.
Es ist ein Alarm aufgetreten. Die Alarmanzeige wird bei der nächsten
Scharfschaltung oder beim Betrachten des relevanten Ereignisses
(Ereignisse) im Ereignisspeicher gelöscht.
Bedeutet dies...
Netz- und Batterieleistung sind getrennt.
Systemleistung OK.
Batterie der Zentrale oder der Sender schwach
Netzverlust.
-20
System-
Status-
LEDs
Menü-
Naviagtions
-Tasten
