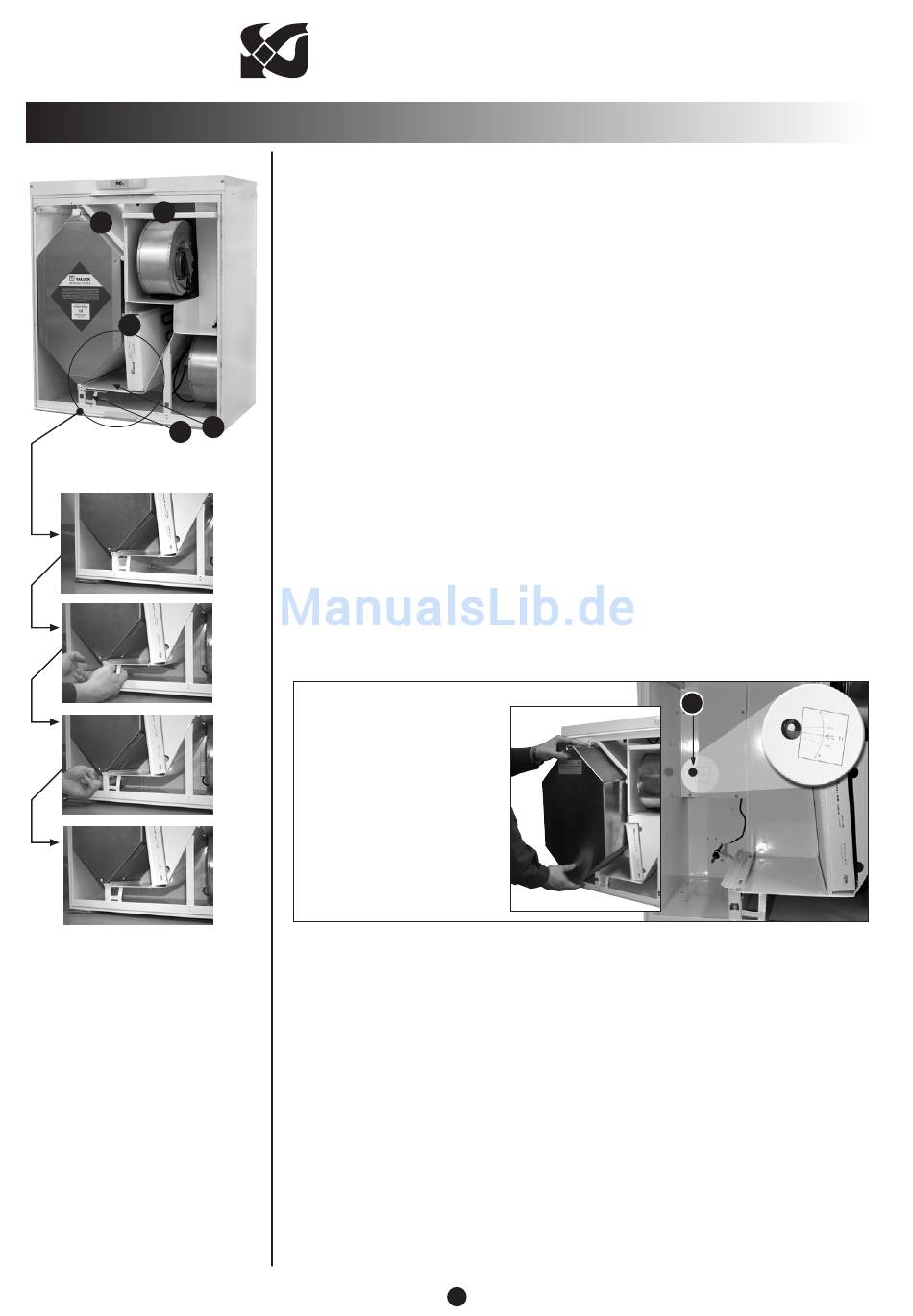

Bypassklappe in Sommerstellung.
Bypassklappe in Winterstellung.
Durch Ziehen der Freigabeklappe auf
sich selbst zu geht die Bypassklappe
wieder auf Sommerstellung.
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
VALLOX KWL 090SC
2.4. Umgehung der Wärmerückgewinnung
Im Winterbetrieb gewinnt der Wärmetauscher des VALLOX KWL 090SC Wärme aus der
abzuführenden Luft und erwärmt damit die von außen einströmende Luft.
Im Sommerbetrieb und bei warmen Außentemperaturen ist das Anwärmen der Außenluft
unnötig. Dabei wird der Wärmetauscher mit der im VALLOX KWL 090SC als Standardausrüstung
eingebauten Bypassklappe (A) umgangen. Die Klappenstellung kann durch Öffnen der
Verschlussklappe (B) und hiernach durch Verstellen der Bypassklappe auf eine andere Stellung
geändert werden. In der Sommerstellung ist der Luftstrom durch den Wärmetauscher blockiert,
gleichzeitig ist die Umgehung der Wärmerückgewinnung aktiviert.

2.5. Luftfilterung

Im VALLOX KWL 090SC werden sowohl Abluft wie Zuluft vor den Ventilatoren gefiltert; auf
der Zuluftseite ist ein Grobfilter der Klasse G4 (C) eingebaut, auf der Abluftseite ein Grobfilter
der Klasse G4 (D). Das Gerät kann auch mit einem Feinfilter der Klasse F7 (E) ausgerüstet
werden (Zubehör), der feinkörnigen Staub, feinen Blütenstaub und unsichtbaren Staub
A
herausfiltert. Die Filter müssen beim Lüftungsbetrieb immer im Gerät eingesetzt sein.

2.6. Gefrierschutz

Das aus der Abluft kondensierte Wasser kann im Wärmetauscher einfrieren. Ein Vereisen
kann durch Anhalten des Zuluftventilators verhindert werden.
2.6.1.

Anhalten des Zuluftventilators

Der Gefrierschutzthermostat T1 schaltet den Zuluftventilator ab, wenn die Ablufttemperatur
hinter dem Wärmetauscher unter +5 C absinkt. Wenn die Temperatur um ca. drei Grad auf
+8 C angestiegen ist, schaltet sich der Ventilator wieder ein. Der Grenzwert des Thermostats
(F) kann hinter dem Wärmetauscher geregelt werden.
Gefrierschutz-thermostat (F)
Zuerst den Wärmetauscher herausnehmen,
dann den Stopfen zum Schutz der
Nachstellschraube des Thermostats.
6
F
F
