Faden erneuern

Vor dem Erneuern des Fadens unbedingt Motor aus schalten
und Netzstecker abziehen!
2
B
Fadenreste entnehmen
­ Spulenknopf (B/1) so lange gegen den Uhrzeigersinn
drehen, bis Fadenreste (B/2) völlig in das Gehäuse einge-
zogen werden.
­ Alten Mähfaden nach oben aus dem Spulenknopf heraus-
ziehen. Falls nötig geeignete Zange oder kleinen Schrau-
bendreher verwenden.
­ Faden (ø 2 mm x 15 m, Best.­Nr.: 369 224 060) auf ca. 3,5
Meter Länge schneiden.

Service und Wartung

Wir empfehlen, in regelmäßigen Abständen eine gründliche
Wartung und umfassende Durchsicht von einer DOLMAR­
Fachwerkstatt durchführen zu lassen. Alle nicht in dieser
Betriebsanleitung beschriebenen Wartungs- und Ein-
stellarbeiten sollten von einer DOLMAR-Fachwerkstatt
ausgeführt werden.
Störungssuche
Störung
Motor arbeitet nicht
Mangelnde Leistung
Fadenkopf dreht nicht
Keine guten Schnittergebnisse Mähfaden zu kurz
Mähfaden lässt sich nicht
beim Betrieb nachstellen
1
2
Ursache
keine Stromversorgung
Kabel defekt, Stecker defekt,
EIN/AUS­Schalter defekt, Motor defekt
Kohlebürsten verschlissen
Gras oder Gestrüpp blockiert den Fadenkopf
Flexible Welle im Schaftrohr defekt
Mähfaden zu kurz
Mähfaden aufgebraucht
Mähfaden nicht richtig gewickelt
Verschmutzung
6
4
3
C

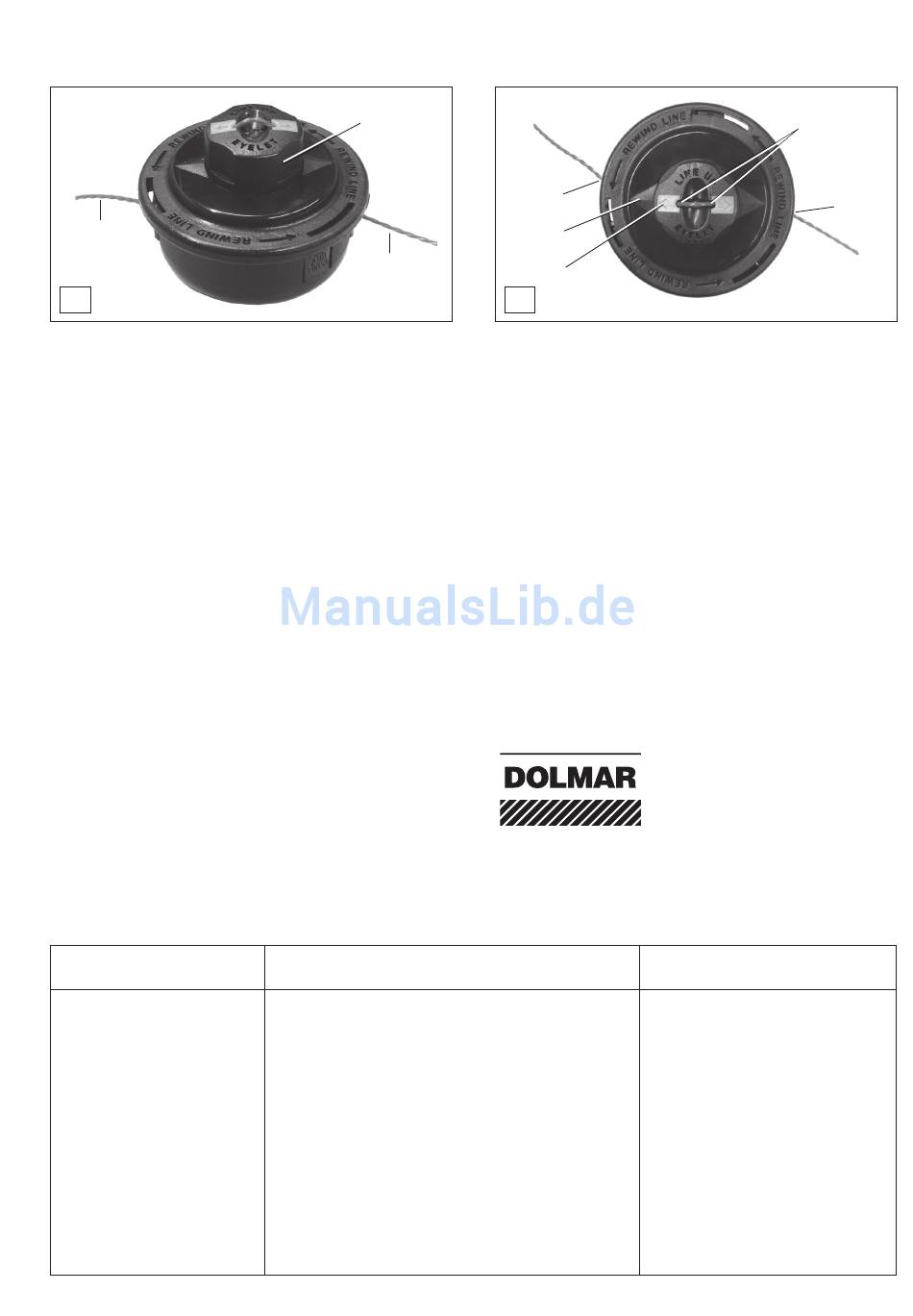

Neuen Faden einsetzen
­ Spulenknopf (B/1) soweit drehen, bis die eingeprägten Pfeile
(C/3) auf die Pfeile des Gehäusedeckels (C/4) zeigen.
­ Je ein Fadenende durch die Fadenführungen (C/5) fädeln,
bis der Mähfaden seitlich aus beiden Fadenbuchsen (C/6)
austritt.
­ Mähfaden auf jeder Seite gleichmäßig herausziehen, bis
der Mähfaden oben im Spulenknopf wieder eng anliegt.
­ Jetzt Spulenknopf (B/1) so lange gegen den Uhrzeigersinn
drehen, bis der Mähfaden aufgewickelt ist.
Fadenkopf reinigen
­ Alle Teile mit einer weichen Bürste reinigen.
­ Bei stärkeren Verschmutzungen kann Druckfluft verwendet
werden.
ACHTUNG: Schutzbrille tragen!
Service
Abhilfe
Stromversorgung herstellen
Absicherung überprüfen
Reparatur veranlassen
Reparatur veranlassen
Reinigen
Reparatur veranlassen
Nachstellen
Von Hand nachstellen
Neuen einbauen
Neu aufwickeln
Reinigen
