Wärmemengenzähler anschließen
HT/E SPLIT wird mit einem integrierten Volumenstrommes-
ser geliefert. Dieser Volumenstrommesser (BF1) ist gemäß
der folgenden Beschreibung mit dem beiliegenden Wär-
memengenzähler zu verbinden.
Die Fühler sind rot (BT66) und blau (BT67) gekennzeichnet,
um die Installation zu vereinfachen.
Die Anschlusskabel für den Wärmemengenzähler ragen
aus der Kabeldurchführung UB4 heraus.
1. Befestigen Sie den Wärmemengenzähler an einer ge-
eigneten Position in der Nähe der Inneneinheit.
2. Entfernen Sie die Abdeckung, indem Sie die Schrauben
lösen und die Abdeckung nach oben schieben.

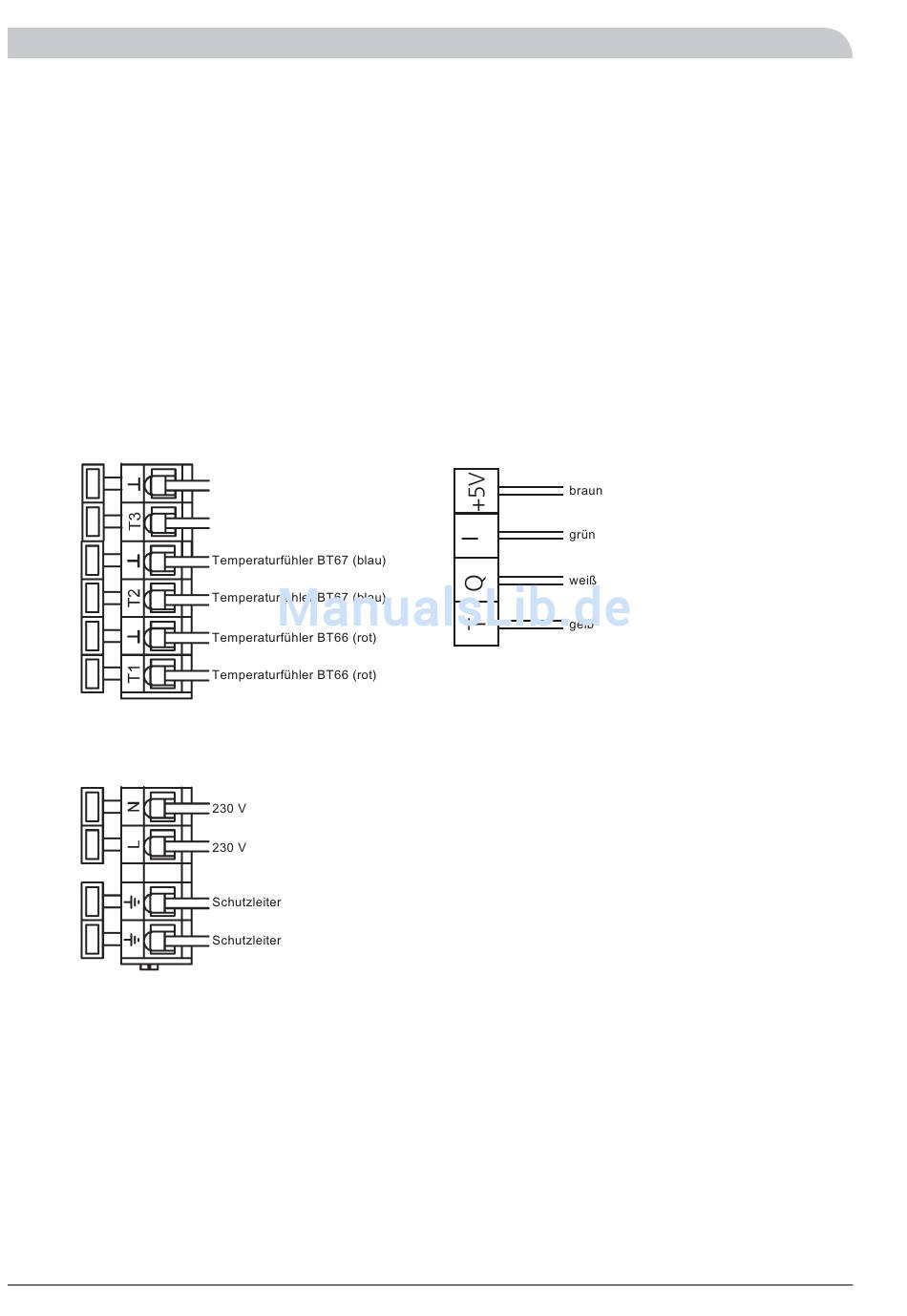

3. Der Kabelanschluss findet gemäß der folgenden Ab-
bildung statt:
Fühler
Spannungsversorgung
4. Das Wiederanbringen der Abdeckung geschieht in
umgekehrter Reihenfolge.
5. Stecken Sie den Stecker in die Steckdose, um den
Wärmemengenzähler zu starten.
