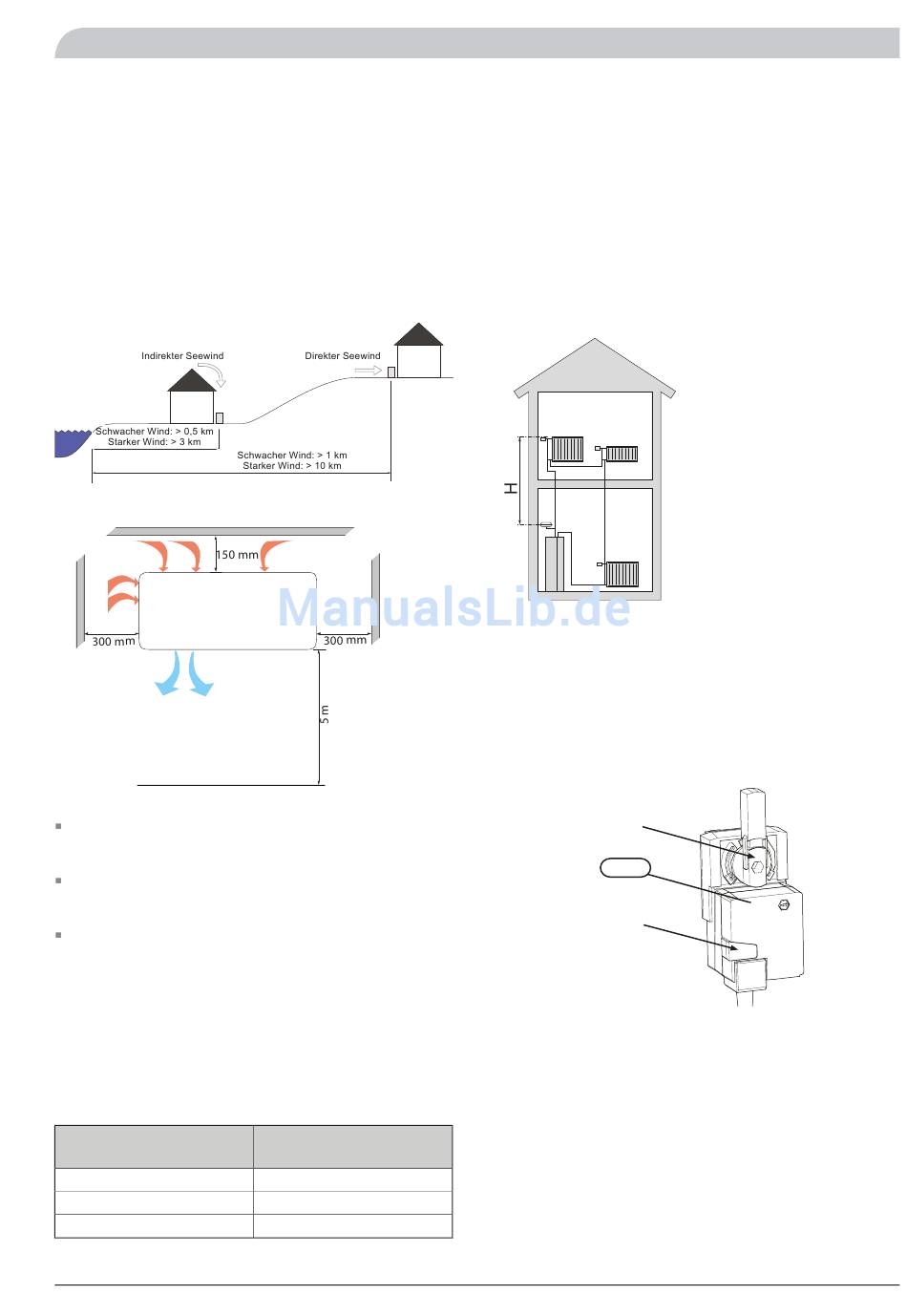

Aufstellung

Außenmodul L8 SPLIT/L12 SPLIT
Bei der Enteisung können große Mengen von Kondens-
und Schmelzwasser auftreten. Sorgen Sie daher für eine
ausreichende Drainage am Aufstellungsort. Stellen Sie si-
cher, dass bei Frostgefahr kein Wasser auf Wege oder
ähnliche Oberflächen laufen kann.
Achten Sie bei der Wandmontage darauf, dass die Vibra-
tionen nicht auf das Haus übertragen werden. Stellen Sie
ebenfalls sicher, dass Wand und Befestigung das Gewicht
der Wärmepumpe tragen können.
Innenmodul HT/E SPLIT
Es empfiehlt sich, HT/E SPLIT in einem Raum mit vorhan-
denem Ablauf zu installieren, vorzugsweise in einem
Hauswirtschaftsraum oder Kesselraum.
Die Rohrleitungen dürfen nicht an Innenwänden befes-
tigt werden, die an Schlaf- oder Wohnzimmer angren-
zen.
Stellen Sie sicher, dass ein Freiraum von ca. 500 mm vor
und 220 mm über dem Produkt für etwaige zukünftige
Wartungsarbeiten vorhanden ist.
Dimensionierung des Ausdehnungsgefäßes
Das interne Volumen in HT/E SPLIT zur Berechnung des
Ausdehnungsgefäßes beträgt 280 l. Das Volumen des
Ausdehnungsgefäßes muss mindestens 5% des Gesamt-
volumens betragen.
Tabelle mit Beispielen
Gesamtvolumen (l)
280
320
360
Volumen des Ausdehnungs-
gefäßes (I)
14
16
18
Allgemeine Hinweise für den Installateur
Vordruck und max. Höhenunterschied
Der Vordruck des Druckausdehnungsgefäßes muss ent-
sprechend der max. Höhe (H) zwischen Gefäß und dem
höchstgelegenem Heizkörper bemessen sein (siehe Abb.).
Ein Vordruck von 0,5 Bar (5 mWS) bewirkt einen max. zu-
lässigen Höhenunterschied von 5 m.
Ist der Vordruck nicht ausreichend, kann dieser per Nach-
füllen durch das Ventil des Ausdehnungsgefäßes erhöht
werden. Notieren Sie den Vordruck des Ausdehnungsge-
fäßes in der Prüfliste auf Seite 37.
Eine Änderung des Vordrucks beeinflusst die Fähigkeit des
Gefäßes, die Wasserausdehnung auszugleichen.

Manuelles Mischen

Wenn HT/E SPLIT in den Notbetrieb gebracht wurde, ist
die Heizungsautomatik nicht in Betrieb. Daher ist eine
manuelle Einstellung des Heizungsmischventils erforder-
lich.
1. Drücken und verriegeln Sie die Taste an (QN11).
2. Drehen Sie das Mischventil manuell in die gewünschte
Stellung.
Wählrad
QN11
Taste
SPLIT
