MOS DE 1348-2
231928
SPLIT
MONTAGE- UND BEDIENUNGSANLEITUNG
SPLIT

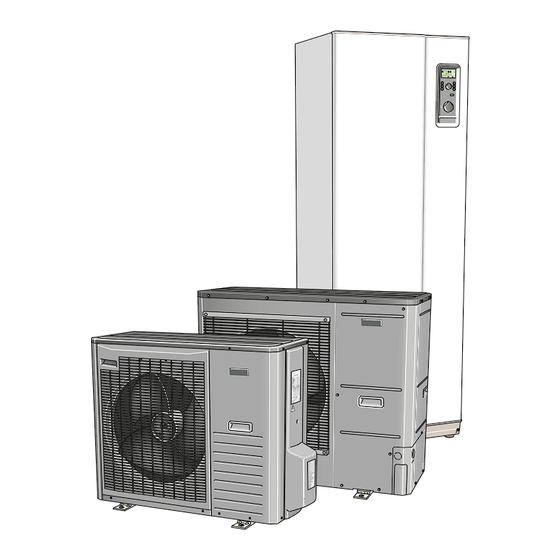

HT/E SPLIT, L8 SPLIT, L12 SPLIT
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für alphainnoTec Split

  • Seite 1 MOS DE 1348-2 231928 SPLIT MONTAGE- UND BEDIENUNGSANLEITUNG SPLIT HT/E SPLIT, L8 SPLIT, L12 SPLIT...
  • Seite 2 L8 SPLIT L12 SPLIT...

  • Seite 3: Inhaltsverzeichnis

    Inbetriebnahme von HT/E SPLIT, L8 SPLIT/L12 SPLIT Wartung von L8 SPLIT/L12 SPLIT Kontrolle der externen Zusatzheizung mit blockierter inter- Energiespartipps ner Elektroheizpatrone. Maßnahmen bei Betriebsstörungen Kontrolle der externen Zusatzheizung (nicht per HT/E SPLIT Betriebsmodus „Nur Zusatzheizung“ gesteuert) mit interner Elektroheizpatrone als Reserve Installationskontrolle Notbetrieb Schmutzfilter reinigen...
  • Seite 4 4.0 [N] Außentemp. - Atemp. Außeneinheit 5.0 [N] Wärmepumpe Fühler 6.0 [N] Raumtemperatur Fühlerpositionierung 7.0 [N] Uhr Daten für Fühler in L8 SPLIT/L12 SPLIT 8.0 [N] Sonstige Einstell. Daten für Fühler in HT/E SPLIT 9.0 [S] Wartungsmenues Maße Alarmliste Alarmreset Außeneinheit...

  • Seite 5: Allgemeines

    Außenmodul (L8 SPLIT/L12 SPLIT), das die Energie aus der Außenluft nutzt und diese zum Innenmodul (HT/E SPLIT) weiter- leitet. Dort wird die Steuerung und Wärmeverteilung im Haus geregelt. Um mit dem System SPLIT eine maximale Effizienz zu erzielen, sollten Sie zuerst das Kapitel “Für den Hausbesitzer” in der vorliegenden Montage- und Wartungsanleitung lesen.

  • Seite 6: Anlageninformation Produktinformationen

    Wasser extrahiert und diese an die Außenluft abgibt, kann die Wärmepumpe bei Bedarf kühlen. HT/E SPLIT legt mithilfe aller am Fühler gesammelten Da- ten fest, wann L8 SPLIT/L12 SPLIT aktiv ist und wann nicht. Bei einem zusätzlichen Heizbedarf kann HT/E SPLIT eine Zusatzheizung zuschalten: entweder die interne Elektro- heizpatrone oder, falls angeschlossen, eine externe Zusatz- heizung.

  • Seite 7: Bedienfeld, Innenmodul

    Für den Hausbesitzer Bedienfeld, Innenmodul Bedienfeld, Innenmodul I II III I II 5 0 . 0 ° C 13.43 SPLIT...

  • Seite 8: So Wird Das Bedienfeld Benutzt

    Um aus einem der Untermenüs schnell zum Hauptmenü zurückzukehren, drücken Sie stets folgende Taste: Tastensperre Die Tastensperre wird im Hauptmenü durch gleichzeitiges Drücken der Plus- und Minustaste aktiviert. Im Display wird ein Schlüsselsymbol angezeigt. Auf dieselbe Weise wird die Tastensperre wieder aufgeho- ben. SPLIT...

  • Seite 9: Betriebseinstellung Wärme Allgemeines

    Für den Hausbesitzer Betriebseinstellung Wärme Betriebseinstellung Wärme HT/E SPLIT wählt den Betriebsmodus mit Rücksicht Allgemeines auf die Außentemperatur automatisch aus. Dies Die Innenraumtemperatur ist von mehreren Faktoren ab- bedeutet, dass der Betriebsmodus zwischen "Hei- hängig. zung" und "Brauchwasser" wechselt. Der aktuelle Betriebsmodus wird in Klammern angezeigt.

  • Seite 10: Grundeinstellung

    15 14 13 12 - 10 - 20 - 30 - 40 AUSSENTEMPERATUR FÖRSKJUTNING UTETEMPERATUR VÄRMEKURVA (0) HEIZKURVENVERSCHIEBUNG HEIZKURVE VORLAUFTEMPERATUR VÄRMEKURVA 15 14 13 12 11 - 10 - 20 - 30 - 40 AUSSENTEMPERATUR FÖRSKJUTNING UTETEMPERATUR VÄRMEKURVA (+2) HEIZKURVENVERSCHIEBUNG SPLIT...

  • Seite 11: Grundeinstellung Nachjustieren

    ”Heizkurve” in Menü 2.1.2 um einen Schritt. Warme Witterungsbedingungen Ist die Raumtemperatur zu niedrig, bewegen Sie den Regler ”Parallelverschiebung der Heizkurve” um einen Schritt im Uhrzeigersinn. Ist die Raumtemperatur zu hoch, bewegen Sie das Wählrad ”Parallelverschiebung der Heizkurve” um einen Schritt gegen den Uhrzeigersinn. SPLIT...

  • Seite 12: Betriebseinstellung Kühlung Allgemeines

    Die Kühlung kann aktiviert werden, wenn in Menü 9.3.3 fühler Kühlung freischalten "Ein" ausgewählt ist. Wenn RFV SPLIT vorhanden ist, besteht die Voraussetzung HINWEIS! für den Kühlbetrieb darin, dass die Raumtemperatur höher als die eingestellte Raumtemperatur ist (Menü 6.3) mit Das Klimatisierungssystem muss für den Kühlbetrieb...

  • Seite 13: Betriebseinstellung Brauchwasser

    Eine vorübergehende Aktivierung von „Extra-Brauchwas- Menüeinstellungen für die Brauchwassertemperatur. ser“ erfolgt manuell. Die zeitabhängige Temperaturerhö- hung erfolgt durch entsprechende Einstellungen im Regel- Verfügbares Volumen (HT/E SPLIT mit L8 SPLIT) gerät. Wenn ein: ”A” über dem -Symbol erscheint, findet eine vorüber- gehende Bereitung von Extra-Brauchwasser statt.

  • Seite 14: Wartung

    Für den Hausbesitzer Wartung Wartung HT/E SPLIT und L8 SPLIT/L12 SPLIT erfordern nach der In- Energiespartipps betriebnahme nur einen geringen Wartungsaufwand durch den Benutzer. Die Installation von SPLIT soll wunschgemäß Wärme und Brauchwasser erzeugen. Ausgehend von den vorgenom- SPLIT umfasst zahlreiche Komponenten. Daher wird der menen Steuerungseinstellungen versucht die Anlage, Benutzer durch verschiedene Überwachungsfunktionen...

  • Seite 15: Maßnahmen Bei Betriebsstörungen

    Das Display ist nicht beleuchtet. Kontrollieren und ersetzen Sie eventuell defekte Gruppen- und Hauptsicherungen. Stellen Sie sicher, dass der Schalter zur In- neneinheit nicht ausgeschaltet ist. Vergewissern Sie sich, dass sich der Schalter (SF1) in Normalstellung (1) befindet. SPLIT...

  • Seite 16: Betriebsmodus „Nur Zusatzheizung

    Betriebsmodus „Nur Zusatzheizung“ Bei Betriebsstörungen, die eine niedrige Innenraumtem- peratur bewirken, können Sie oftmals die Stufe "Nur Zu- satzheizung" in HT/E SPLIT aktivieren. Die Erwärmung er- folgt dann ausschließlich per Elektroheizpatrone. Aktivieren Sie den Modus, indem Sie die Betriebsmodus- taste 7 s gedrückt halten.

  • Seite 17: Alarmanzeigen

    Wenden Sie sich an Ihren Installateur! Ein ausgegebener Alarm lässt sich zurücksetzen, indem HT/E SPLIT per Schalter (SF1) kurzzeitig von der Span- nungsversorgung getrennt wird. Denken Sie daran, dass bei einem Spannungsausfall eine Verzögerung von 30 min vorliegt, bevor die Wärmepumpe wieder eingeschal- tet wird.

  • Seite 18: Für Den Installateur

    Sicherheitsventil mit Manome- Gerade Kupplung für Sicher- Kabelbinder heitsventil Innenmodul HT/E SPLIT HT/E SPLIT kann stehend oder auf der Rückseite liegend transportiert werden. Die Lagerung hat stehend und unter trockenen Bedingungen zu erfolgen. Energiezähler (Befindet sich in einem Karton im oberen Bereich der Verpa- ckung.)

  • Seite 19: Aufstellung

    2. Drehen Sie das Mischventil manuell in die gewünschte Stellung. Innenmodul HT/E SPLIT Wählrad Es empfiehlt sich, HT/E SPLIT in einem Raum mit vorhan- denem Ablauf zu installieren, vorzugsweise in einem Hauswirtschaftsraum oder Kesselraum. QN11 Die Rohrleitungen dürfen nicht an Innenwänden befes- tigt werden, die an Schlaf- oder Wohnzimmer angren- zen.

  • Seite 20: Gefäß Entleeren

    Für den Installateur Allgemeine Hinweise für den Installateur Gefäß entleeren Das Gefäß in HT/E SPLIT wird geleert, indem das Ventil (QM1) und Sicherheitsventil (FL2) geöffnet wird. HINWEIS! Wenn das Gefäß in HT/E SPLIT über das Ventil (QM1) geleert wird, bleibt Wasser im Rohrwärmetauscher und Wärmetauscher.

  • Seite 21: Rohrinstallation

    Klimatisierungssystems die Installationsanforderungen erfüllen, siehe Seite 24. Wird dies nicht eingehalten, ist die Erforderliche Sicherheitsausrüstung und Absperrventile Installation eines Pufferspeichers WPSK 40SPLIT/WTPSK sind so dicht wie möglich an HT/E SPLIT zu montieren. 100SPLIT erforderlich. Montieren Sie Entlüftungsventile dort, wo ein Bedarf besteht.

  • Seite 22: Anschluss Des Brauchwasserspeichers

    Der Brauchwasserspeicher in HT/E SPLIT ist mit der erfor- Externe Wärmeerzeuger, wie z.B. Gas- oder Ölheizkessel, derlichen Ventilausrüstung zu versehen. können an (XL8; ein) und (XL9; aus) an HT/E SPLIT (Innen- abmessung G1) angeschlossen werden. Um diese Anschlüs- Das Mischventil muss vorhanden sein, wenn die Tempe- se nutzen zu können, müssen die entsprechenden "ausge-...

  • Seite 23: Kondensatablauf Wärmetauscherteil

    ßenmodul L8 SPLIT/L12 SPLIT und HT/E SPLIT. Entfernen Sie eine ausgestanzte Komponente am Au- Die Installation muss gemäß den geltenden Vorschriften ßenblech vom L8 SPLIT/L12 SPLIT, wo das Rohr heraus- vorgenommen werden. zuziehen ist. Die unten aufgeführte Abbildung zeigt mögliche Rohranschlüsse.
  • Seite 24 Für den Installateur Rohrinstallation Druckversuch und Lecktest Sowohl HT/E SPLIT und L8 SPLIT/L12 SPLIT sind bereits werkseitig druck- und leckgeprüft. Der Rohranschluss zwischen den Produkten ist jedoch nach der Installation zu kontrollieren. HINWEIS! Am Rohranschluss zwischen den Produkten ist nach der Installation gemäß...
  • Seite 25 Für den Installateur Rohrinstallation Kältemittelbefüllung L8 SPLIT/L12 SPLIT wird komplett mit dem für die Installa- tion notwendigen Kältemittel für bis zu 15 m Kältemittel- rohr geliefert. Ist das Kältemittelrohr länger als 15 m (L8 SPLIT), muss zusätzliches Kältemittel mit 0,06 kg/m aufgefüllt werden.

  • Seite 26: Anschlussoptionen

    Für den Installateur Rohrinstallation Anschlussoptionen Allgemeines SPLIT kann auf unterschiedliche Weise angeschlossen werden. Einige Varianten werden auf folgenden Seiten aufgeführt. Installationsanforderungen L8 SPLIT L12 SPLIT Max. Druck, Klimatisierungssystem 0,25 MPa (2,5 Bar) Maximal empfohlene Vor-/Rücklauftemperatur bei Normaußenlufttemperatur 55/45°C Max. Temperatur an HT/E SPLIT +65°C...
  • Seite 27 Für den Installateur Rohrinstallation SPLIT mit Klimatisierungssystem und eventueller Zusatzheizung RG10/ RFV SPLIT/ RE10 RBE SPLIT Klimatisierungssystem Klimatsystem Erforderliche Erf. säker- Sicherheitsausr. hetsutr. BT 1 Externe Zusatzheizung Tillsats Inneneinheit Außeneinheit HINWEIS! Diese sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.
  • Seite 28 Dubbla golvvärme för värme och fläktkonvektor för kyla EP21-GP20 EP21-GP20 EP22-QN12 EP22-QN12 EP21-BT2 EP21-BT2 EP21-QN25 EP21-QN25 Kyla Kyla EP21-BT3 EP21-BT3 Överströmningsventil Överströmningsventil Erklärung EP21 Klimatisierungssystem 2 EP22 Klimatisierungssystem 3 Pufferspeicher WPSK Vorlauffühler QN12 Umschaltventil, Kühlung/Heizung GP12 Ladepumpe Rücklauffühler Sonstiges Rückschlagventil GP20 Umwälzpumpe Außentemperaturfühler QN25 Mischventil Ausdehnungsgefäß SPLIT...
  • Seite 29 Vedpanna med ackumulator GP31 GP32 Extern styrning Extern styrning Gaspanna Olje-/pelletspanna Frånluftsvärmepump ALT 2 On/off On/off ALT 1 GAS V. GP12 GP12 Erklärung Ausdehnungsgefäß Öl-/Pelletskessel GP32 Pumpstation, Niedrigtemperaturbe- grenzung Speichertank Sicherheitsventil Partikelfilter Elektroheizkassette GP12 Ladepumpe Rückschlagventil Holzkessel GP31 Pumpstation, Hochtemperaturbe- grenzung SPLIT...
  • Seite 30 Für den Installateur Rohrinstallation Hydraulikprinzip für SPLIT mit Solarkollektor und Solarzubehör -CM1 (T1) -EP30-BT53 -EB100 -EP8 -XD1 (T3) -GP31 -EP30 -CM5 -EP30 -AA25 -GP30 -RM1 -GP15 -QN50 -BT55 -CP1 -RM2 (T4) -EP30 (T2) -RM1 -FL4 -EP30 -EB101 -BT54 -BT24 -GP4...

  • Seite 31: Elektrische Installation

    Für den Installateur Elektrische Installation Elektrische Installation Allgemeines Elektrische Komponenten HT/E SPLIT muss über einen allpoligen Schalter mit mindes- tens 3 mm Schaltkontaktabstand installiert werden. 5,5 mm Die weitere elektrische Ausrüstung außer Außenfühler, 1 mm Stromwandler und Außenmodul L8 SPLIT/L12 SPLIT ist im Lieferzustand angeschlossen.

  • Seite 32: Versorgungsanschluss

    Kabeldurchführung (UB1) verbunden. Das Kabel wird entsprechend den geltenden Normen dimensioniert. L8 SPLIT/L12 SPLIT muss geerdet werden, bevor die HT/E SPLIT kann entweder mit 400 V 3-phasig WS oder Kabel zwischen den Einheiten angeschlossen werden. mit 230 V 1-phasig WS verbunden werden.
  • Seite 33 Für den Installateur Elektrische Installation L12 SPLIT Schließen Sie Phase (braun), Nulleiter (blau), Kommunika- tion (schwarz und grau) sowie Erdung (gelb/grün) gemäß Abbildung an: (AMS 10-12:-X1) (ACVM 10- SPLIT...

  • Seite 34: Wärmemengenzähler Anschließen

    Für den Installateur Elektrische Installation Wärmemengenzähler anschließen HT/E SPLIT wird mit einem integrierten Volumenstrommes- ser geliefert. Dieser Volumenstrommesser (BF1) ist gemäß der folgenden Beschreibung mit dem beiliegenden Wär- memengenzähler zu verbinden. Die Fühler sind rot (BT66) und blau (BT67) gekennzeichnet, um die Installation zu vereinfachen.

  • Seite 35: Einstellung Max. Leistung, Zusatzheizung

    Verbinden Sie die Stromwandler mit einem gekapselten Mehrfachleiter in direkter Nähe des Schaltkastens. Nutzen Sie dabei einen Mehrfachleiter mit mindestens 0,50 mm der von der Kapselung bis zu HT/E SPLIT verläuft. In HT/E SPLIT wird das Kabel an die Leistungswächterkarte (AA22) an Anschlussklemme X1:8–11 angeschlossen.

  • Seite 36: Anschluss Von Rund- Oder Tarifsteuerung

    Anschlussklemme X1:5 und X1:7. Der Elektroschaltplan auf Seite 66 zeigt das Relais im Alarmzustand an. Tarif B, der Verdichter in L8 SPLIT/L12 SPLIT wird deakti- viert. Verbinden Sie einen potenzialfreien Schaltkontakt Steht der Schalter (SF1) in der Stellung “0” oder “...

  • Seite 37: Inbetriebnahme Und Kontrolle

    Inbetriebnahme und Kontrolle Inbetriebnahme und Kontrolle Vorbereitungen Inbetriebnahme Verbinden Sie L8 SPLIT/L12 SPLIT mit HT/E SPLIT (Kältemit- telrohr sowie Kabel) und verbinden Sie HT/E SPLIT mit dem L8 SPLIT/L12 SPLIT Klimatisierungssystem. HINWEIS! Klimatisierungssystem befüllen Starten Sie L8 SPLIT/L12 SPLIT nicht bei Außentempe- 1.

  • Seite 38: Systemflusseinstellung Kühlung

    Temperatur als die in- terne elektrische Zusatzheizung startet (siehe einge- stellter Wert in Menü 1.2). 2. Justieren Sie die Stopptemperatur der Zusatzheizung so, dass die Temperatur in HT/E SPLIT 65 °C nicht Utomhustemperatur (°C) überschreitet. Systemflusseinstellung Kühlung Installationskontrolle Eine Temperaturdifferenz von dt=7 K wird für die meisten...

  • Seite 39: Prüfliste: Kontrolle Vor Inbetriebnahme

    Interne Zusatzheizung Externe Zusatzheizung Kühlung Anmerkung Kontrolliert Rohrsystem, Kondensisolierung Umschaltventil (QN12) Kühlung/Heizung Kältemittelsystem Anmerkung Kontrolliert Rohrlänge Höhenunterschied Drucktest Lecksuche Enddruck Saugglocke Elektrische Installation Anmerkung Kontrolliert Hauptsicherung des Gebäudes Gruppensicherung Leistungswächter/Stromwandler Zubehör Anmerkung Kontrolliert Externe Umwälzpumpe WPSK Überströmventil Raumtemperaturfühler Solarsteuerung SPLIT...

  • Seite 40: Steuerung

    Auf dieselbe Weise wird die Tastensperre wieder aufgeho- Mithilfe der Eingabetaste wählen Sie Untermenüs ben. aus, um Parameteränderungen zu ermöglichen. Diese Taste wird ebenfalls zum Bestätigen von Parameteränderungen verwendet. Wenn die Menünummer auf 0 endet, ist ein Untermenü verfügbar. SPLIT...

  • Seite 41: Energiezähler

    HT/E SPLIT wird mit einem integrierten Volumenstrommes- ser und einem Wärmemengenzähler geliefert. Automatik Starten Sie HT/E SPLIT, indem Sie den Schalter (SF1) in die Stellung "Automatik" bringen Bedienung der Menüs HT/E SPLIT Verwenden Sie Δ und , um durch die Menüs zu navigieren sowie Temperaturen, Leistung, Durchfluss und Wärmemen-...

  • Seite 42: Menüstruktur

    1.10.10 [S] Zurück 1.11.0 [S] Verd. Bw Einstellung 1.11.1 [S] Verd.Freq. Bw Soll 1.11.2 [S] Verd.Freq. manuel 1.11.3 [S] Verd.Freq. bei +20°C 1.11.4 [S] Verd.Freq. bei -5°C 1.11.5 [S] Zurück 1.12 [N] Zurück * Wird ab Programmversion 1.04 nicht mehr verwendet. SPLIT...
  • Seite 43 2.2.3.2 [E] VL-Temp. bei +40ºC 2.2.3.3 [E] Zurück 2.2.4 [E] Min. VL-Temp. Kühlen 2.2.5 [E] Pumpengeschw. Kühlen 2.2.6 [N] Zurück 2.3 [E] Max. VL-Temp. 2.4 [E] Externe Anpassung 2.5 [E] VL- / RL-Temp. 2.6 [E] Gradminuten 2.7 [N] Zurück SPLIT...
  • Seite 44 3.5 [E] Externe Anpassung 2 3.6.0 [E] Eigene Heizkurve 2 3.6.1 [E] VL-Temp. bei +20ºC 3.6.2 [E] VL-Temp. bei -20ºC 3.6.3 [E] Außentemp. am Knick 3.6.4 [E] VL-Temp. am Knick 3.6.5 [E] Zurück 3.7 [E] VL- / RL-Temp. 2 3.8 [N] Zurück SPLIT...
  • Seite 45 5.13 [E] Ventilatorgeschw. 5.14.0 [E] Verd.Freq. Ist(Soll) 5.14.1 [E] Phasenstrom CT 5.14.2 [E] Invertertemp. Tho- 5.14.3 [E] Zurück 5.15.0 [S] Außeneinheit Kom. 5.15.1 [S] Kom. Fehlerrate 5.15.2 [S] Kom. Fehlernummer 5.15.3 [S] Reset Kom. Zähler 5.15.4 [S] Zurück 5.16 [N] Zurück SPLIT...
  • Seite 46 8.5.2 [E] Max-Zeit Bw-Laden 7.5.5 [E] keine Bw-Bereitung 8.5.3 [E] Zurück 7.5.6 [E] Zurück 8.6 [N] Zurück 7.6.0 [N] Period. Temp.-änd.* 7.6.1 [N] Absenkperiode 7.6.2 [N] Zurück 7.7 [N] Zurück* *Menü "Geräuscharmer Betrieb" gibt es ab Programmver- sion 1.04. SPLIT...
  • Seite 47 9.3.7.12 [S] K11 9.3.7.13 [S] K12 9.3.7.14 [S] K13 9.3.7.15 [S] K14 9.3.7.16 [S] Alarm 1 9.3.7.17 [S] Alarm 2 9.3.7.18 [S] Zurück 9.3.8 [S] Werkseinstellung 9.3.9 [S] Betriebszustand 9.3.10.0 [S] Estrichheizprogramm 9.3.10.1 [S] Estrichheizprogramm 9.3.10.2 [S] Zeitperiode 1 SPLIT...
  • Seite 48 9.8.0 [S] Alarmlogger 9.8.1.0 [S] Log 01 (letztes) 9.8.x.1 [S] Zeit 9.8.x.2 [S] Alarmtyp 9.8.x.3 [S] Status 9.8.x.4 [S] letzter Status 9.8.x.5 [S] Zeit seit Statusänd. 9.8.x.6 [S] Laufzeit Verdichter 9.8.x.7 [S] Atemp. letzte min 9.8.x.8 [S] Atemp. am Tho-A SPLIT...
  • Seite 49 9.8.x.24 [S] Status Relay 9-14 9.8.x.25 [S] Status Program 1-8 9.8.x.26 [S] Status Program 9-16 9.8.x.27 [S] Zurück 9.8.2.0 [S] Alarmlog 02 9.8.3.0 [S] Alarmlog 03 9.8.4.0 [S] Alarmlog 04 9.8.5 [S] Alarmlog löschen 9.8.6 [S] Zurück 9.9 [S] Zurück SPLIT...

  • Seite 50: Hauptmenüs

    In den zugehörigen Untermenüs werden Datums- und Zeiteinstellungen vorgenommen. Auch unterschiedlich Temperatursenkungen und -erhöhungen zu bestimmten Zeitpunkten können in diesem Menü eingestellt werden. Menü 8.0 [N] Sonstige Einstell. In den zugehörigen Untermenüs können Sie Einstellungen zu Menütyp, Sprache, Betriebsmodi und Belastungswäch- terablesungen vornehmen. SPLIT...

  • Seite 51: 1.0 [N] Brauchwassertemp

    Handsteuerung ausgewählt. Einstellbereich: 0-60 min Diese Einstellungen gelten erst, wenn in Menü 1.11.2 ”Ein” ausgewählt wurde. Werkseinstellung: 50 min * Wird ab Programmversion 1.04 nicht mehr verwendet. L8 SPLIT L12 SPLIT Einstellbereich 20-81 Hz 25-85 Hz Menü 1.7 [E] Interval xBw Werkseitige Voreinstel- Hier wählen Sie das Intervall, in dem eine Bereitung von...

  • Seite 52: 2.0 [N] Vorlauftemp

    Wählen Sie hier die Verdichterfrequenz für die Brauchwas- Wählen Sie hier die Vorlauftemperatur bei einer Außen- serbereitung bei einer Außentemperatur von -5°C. temperatur von -20°C aus. Einstellbereich: 0 bis 80°C* L8 SPLIT L12 SPLIT Werkseinstellung: 35°C Einstellbereich 20-81 Hz 25-85 Hz...

  • Seite 53: N] Vorlauftemp

    Wenn die Raumsteuerung aktiv ist, verändert sich die ist, wird die Parallelverschiebung der Heizkurve um die eingestellte Raumtemperatur gradweise. gewählte Stufenanzahl geändert. Einstellbereich: -10 bis 10 Wenn die Raumsteuerung aktiv ist, verändert sich die eingestellte Raumtemperatur gradweise. Werkseinstellung: 0 Einstellbereich: -10 bis 10 Werkseinstellung: 0 SPLIT...

  • Seite 54: N] Außentemp. - Atemp

    Einstellbereich: 1 min, 10 min, 1 h, 2 h, 4 h, 6 h, 12 h, 24 h Menü 5.14.1 [E] Phasenstrom CT Werkseinstellung: 24 h Hier wird der aktuelle Phasenstrom für L8 SPLIT/L12 SPLIT angezeigt. Menü 4.3 [E] Atemp. letzte min Menü...

  • Seite 55: 6.0 [N] Raumtemperatur

    Menü 5.15.1 [S] Kom. Fehlerrate Menü 7.3.0 [E] Period. Temp.-änd. Hier wird der Prozentsatz fehlerbehafteter Kommunikati- In den zugehörigen Untermenüs können Sie z.B. eine onsversuche mit L8 SPLIT/L12 SPLIT seit dem Start ange- Nachtabsenkung einstellen. zeigt. Menü 7.3.1 [E] Absenkperiode Menü...

  • Seite 56: 8.0 [N] Sonstige Einstell

    Einstellbereich: 0=abgeschaltet, 1=niedrig, 2=mittel. serbereitung blockiert werden soll. Werkseinstellung: 1 Einstellbereich: Nein, Ja Menü 8.1.5 [N] Zurück Werkseinstellung: Ja Rückkehr zum Menü 8.1.0. Menü 7.5.6 [E] Zurück Rückkehr zum Menü 7.5.0. *Menü "Geräuscharmer Betrieb" gibt es ab Programmversion 1.04. SPLIT...

  • Seite 57: 9.0 [S] Wartungsmenues

    Menü 9.1.0 [S] Wärmepumpeneinst. Rückkehr zum Menü 8.2.0. In den Untermenüs zu diesem Menü werden Einstellungen Menü 8.3.0 [E] Leistungswächter in L8 SPLIT/L12 SPLIT vorgenommen. In den zugehörigen Untermenüs werden Ablesungen und Menü 9.1.1 [S] GradMin Start Heizen Einstellungen für den Leistungswächter vorgenommen.
  • Seite 58 Menü 9.1.10 [S] AE max Strom Heiz Die Wärmepumpe darf wieder starten, wenn die Außen- Hier wird der Phasenstrom für L8 SPLIT/L12 SPLIT angezeigt temperatur 2°C über den eingestellten Wert gestiegen ist. und lässt sich der höchstzulässige Strom bei Heizbetrieb Einstellbereich: -25-43°C...
  • Seite 59 Menü 9.2.6 [S] Intensität Mischer Menü 9.3.5 [S] Raumeinheit Gilt für Mischventil 1 (QN11). Beispiel: 2 Grad Differenz Hier legen Sie fest, ob die Raumeinheit (RBE SPLIT) aktiviert und 2 in der Verstärkung bedeuten 4 s/min in der Misch- sein soll (Zubehör erforderlich).
  • Seite 60 Steuerung Menü 9.3.9 [S] Betriebszustand Menü 9.3.11 [S] Pumpenschutzfunktion Beschreibt den Betriebsmodus, in dem sich HT/E SPLIT und Hier können Sie den Pumpenblockadeschutz deaktivieren. L8 SPLIT/L12 SPLIT befinden. Der Blockadeschutz ist 2 min in Betrieb – 12 h nach dem letzten Betrieb.
  • Seite 61 Menü 9.6.1 manuell zu steuern. Hier wird die Gesamtbetriebszeit in Stunden für die Einstellbereich: Aus, Ein Brauchwasserbereitung mit Verdichter seit dem ersten Start angezeigt. Werkseinstellung: Aus Menü 9.5.7 [S] Programmversion Hier wird die aktuelle Softwareversion in HT/E SPLIT ange- zeigt. SPLIT...
  • Seite 62 Rückkehr zum Menü 9.6.0. Inverterfehler Menü 9.7 [S] Rückstellung Alarm Inverterfehler Inverterfehler Wählen Sie hier ”Ja” aus, um einen Alarm für HT/E SPLIT zurückzusetzen bzw. zu bestätigen. Nach Ausführung des Inverterfehler Vorgangs wird die Einstellung auf ”Nein” zurückgesetzt. Ventilatoralarm Einstellbereich: Ja, Nein...
  • Seite 63 Wählen Sie hier ”Ja” aus, um das gesamte Alarmprotokoll zu löschen. Nach Ausführung des Vorgangs wird die Ein- stellung auf ”Nein” zurückgesetzt. Einstellbereich: Ja, Nein Menü 9.8.6 [S] Zurück Rückkehr zum Menü 9.8.0. Menü 9.9 [S] Zurück Rückkehr zum Menü 9.0. SPLIT...

  • Seite 64: Alarmliste Alarmreset

    SPLIT hat ausgelöst. des Transports ausgelöst - Hohe Temperatur in HT/E SPLIT - Ausgelöste Gruppensicherung (L2) HT/E SPLIT-Alarm Folgender Alarm blockiert L8 SPLIT/L12 SPLIT. Die Zusatzheizung läuft mit der min. zulässigen Vorlauftemperatur. Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr.

  • Seite 65: L8 Split/L12 Split-Alarm

    Fühlerfehler, Flüssigkeitsleitung (BT15). - Unterbrechung oder Kurzschluss am Fühlerein- gang - Fühler funktioniert nicht (siehe Abschnitt "Fühler") L8 SPLIT/L12 SPLIT-Alarm Folgender Alarm blockiert L8 SPLIT/L12 SPLIT. Die Zusatzheizung läuft mit der min. zulässigen Vorlauftemperatur. Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr.
  • Seite 66 Abweichungen von der Ventilatorgeschwindig- - Der Ventilator kann sich nicht frei drehen. keit in L8 SPLIT/L12 SPLIT. - Defekte Steuerplatine in L8 SPLIT/L12 SPLIT - Defekter Gebläsemotor - Steuerplatine in L8 SPLIT/L12 SPLIT ist schmutzig - Sicherung (F2) hat ausgelöst SPLIT...

  • Seite 67: Brauchwasseralarm

    - Defekte Steckkarte für den Inverter in L8 SPLIT/L12 SPLIT - Defekte Steuerplatine in L8 SPLIT/L12 SPLIT - Verdichterfehler Brauchwasseralarm Folgender Alarm blockiert die Brauchwasserbereitung per L8 SPLIT/L12 SPLIT. Die Zusatzheizung wird vollständig blockiert. Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr.

  • Seite 68: Vorlauftemperaturalarm

    Außenfühleralarm Bei folgendem Alarm arbeitet das System mit der minimal zulässigen Vorlauftemperatur. Alar- Alarmtext im Display Beschreibung Mögliche Ursache mnr. Fühlerfehler UG Fühlerfehler, Außentemperatur (BT1). - Unterbrechung oder Kurzschluss am Fühlerein- gang - Fühler funktioniert nicht (siehe Abschnitt "Fühler") SPLIT...

  • Seite 69: Schaltplan

    Sonstiges Schaltplan Schaltplan HT/E SPLIT SPLIT...
  • Seite 70 Sonstiges Schaltplan SPLIT...
  • Seite 71 Sonstiges Schaltplan SPLIT...
  • Seite 72 Sonstiges Schaltplan SPLIT...
  • Seite 73 Sonstiges Schaltplan SPLIT...

  • Seite 74: L8 Split

    Sonstiges Schaltplan L8 SPLIT POWER SOURCE 230V 50Hz TO INDOOR UNIT F(20A) T2 T1 Y/GN F6 (5A) FM01 (4A) CNO2 (WH) 6 5 4 3 2 1 4 3 2 1 7 6 5 4 1 CNO1 CNW2 CNEEV2 CNEEV1...
  • Seite 75 Diodenmodul Sicherung FM01 Ventilatormotor Intelligentes Leistungsmodul. L/L1 Induktionsspule LED1 Anzeige (grün für L8 SPLIT, rot für L12 SPLIT) LED2 Anzeige (rot für L8 SPLIT, grün für L12 SPLIT) Niederdruckfühler Expansionsventil für Kühlung Expansionsventil für Wärme SW1, 9 Evakuierung SW3, 5, 7, 8...

  • Seite 76: Position Der Komponenten

    Sonstiges Position der Komponenten Position der Komponenten Inneneinheit Komponentenabbildung SPLIT...
  • Seite 77 Heizpatrone Bedienfeld Relaiskarte AA21 CPU-Karte AA22 EBV-Karte R24 Einstellung, Sicherungsgröße R25 Einstellung, max. Leistung, elektrische Zusatz- heizung R26 Einstellung, max. Kesseltemperatur AA23 Kommunikationskarte Schütz Schütz Schütz QA10 Schütz Fühler, Thermostate Durchflussmesser Druckgeber, Hochdruck Fühler, BW-Bereitung Komponentenposition gemäß IEC 62400. SPLIT...

  • Seite 78: Außeneinheit

    Sonstiges Position der Komponenten Außeneinheit Komponentenabbildung, L8 SPLIT Komponentenabbildung, L12 SPLIT SPLIT...
  • Seite 79 Sonstiges Position der Komponenten Komponentenverzeichnis 63H1 Hochdruckpressostat Niederdruckfühler FM01 Ventilator Vierwegeventil Verdichter PWB1 Steuerplatine PWB2 Inverterkarte PWB3 Filterkarte QM35 Serviceventil, Flüssigkeitsseite QM36 Serviceventil, Gasseite EEV-H Expansionsventil, Wärme EEV-C Expansionsventil, Kühlung Anschlussklemme, Stromversorgung und Kommuni- kation Seriennummernschild Kondenswannenheizung SPLIT...

  • Seite 80: Fühler Fühlerpositionierung

    3,90 Tho-R1 Fühler, Wärmetauscher, Ausgang 12,71 3,65 Tho-R2 Fühler, Wärmetauscher, Eingang 9,81 3,38 Tho-S Sauggasfühler 7,62 3,09 5,97 2,80 Daten für Fühler in L8 SPLIT/L12 SPLIT 4,71 2,50 Tho-D 3,75 2,22 (kΩ) 3,00 1,95 2,42 1,70 1,96 1,47 1,60 1,27...

  • Seite 81: Maße

    Sonstiges Maße Maße Maßskizze Inneneinheit (42) 32 32 95 65 52 SPLIT...

  • Seite 82: Außeneinheit

    Sonstiges Maße Außeneinheit L8 SPLIT Opening for pipes and wiring Liquid pipe Gas pipe Drain hole (Ø20 x 3) SPLIT...
  • Seite 83 Sonstiges Maße L12 SPLIT Opening for pipe and wiring Drain hole ( Ø20 x 3) Liquid pipe Gas pipe Cable gland Cable gland Opening for pipe Opening for pipe and wiring and wiring Gas pipe Liquid pipe Cable gland Opening for pipe and...

  • Seite 84: Technische Daten Technische Daten

    Stromversorgung, Abweichung -15 – +10 % Abmessungen, Kältemittelrohr Gasrohr: OD15,88 (5/8") Flüssigkeitsrohr: OD9,52 (3/8") Rohranschluss/Durchflussmesser Flare HT/E SPLIT Heizpatrone Max 9 kW Mögliche Leistungsstufen 4 (2, 4, 6, 9 kW) Umwälzpumpe, Leistung 9–80 W (variable Geschwindigkeit) Umwälzpumpe, max. verfügbarer Druck 57 kPa (extern) Umwälzpumpe, max.
  • Seite 85 Max. Länge, Kältemittelrohr, eine Richtung 30 m* Rohranschlussoption Rechte Seite Boden/rechte Seite/Rück- seite Ist das Kältemittelrohr länger als 15 m, muss zusätzliches Kältemittel mit 0,06 kg/m aufgefüllt werden. Leistung, HT/E SPLIT und L8 SPLIT Wärmeerzeugung Außentemp. /Vorlauf- Min. Nominelle Max. temp.
  • Seite 86 EN14511 ΔT5K Ausgangs-/Eingangsleis- tung/EER 27/18°C 2,71/0,34/7,88 8,16/2,28/3,57 11,20/3,20/3,50 35/7°C 2,10/0,55/3,82 5,17/1,89/2,73 7,10/2,65/2,68 35/18°C 2,67/0,71/3,76 7,79/2,28/3,42 10,7/3,19/3,35 Leistung, HT/E SPLIT und L12 SPLIT Wärmeerzeugung Außentemp. /Vorlauf- Min. Nominelle Max. temp. 7/35°C (Boden) 3,54/0,86/4,14 9,27/2,12/4,40 11,21/2,80/4,01 EN14511 ΔT5K Ausgangs-/Eingangsleis- 2/35°C (Boden) 3,11/0,82/3,83...
  • Seite 87 Sonstiges Technische Daten Schalldruckpegel L8 SPLIT/L12 SPLIT wird oft an einer Hauswand aufgestellt. Die dadurch entstehende Geräuschausbreitung ist zu be- achten. Sorgen Sie bei Aufstellung und Ausrichtung dafür, dass möglichst geringe Beeinträchtigungen durch Ge- räusche entstehen. Die Schalldruckpegel werden durch weitere Wände, Mauern, Höhenunterschiede im Gelände usw.

  • Seite 88: Zubehör

    Art.nr. 150 797 01 MG 1 SPLIT WPSK/WTPSK SPLIT EP 1 SPLIT KVL SPLIT Zusätzliche Mischventilgruppe. Ausgleichsgefäß/Betriebsspei- Kabelset, wenn MG 1 Split oder Kältemittelrohrsatz 12 m cher aus Stahl VK 1 Split verwendet wird. Art.nr. 150 793 01 Isoliert WPSK 40 SPLIT Art.nr.

  • Seite 89: Sicherheitsvorschriften Warnung

    Oberfläche, entsteht Giftgas. Installieren Sie das Aggregat nicht, wenn sich korrosives Gas (z.B. schwefelsäurehaltiges Gas), feuergefährliches Gas oder feuerge- Verwenden Sie den angegebenen Rohrtyp, die angegebene fährlicher Dampf (z.B. Verdünnungs- und Petroleumdämpfe) Überlaufmutter und die angegebenen Werkzeuge für R410A. SPLIT...

  • Seite 90: Speziell Für Aggregate, Die Für R410A Vorgesehen Sind

    Systemleistung beeinträchtigen. in ihrer Verpackung oder decken Sie sie ab. - Beim Befüllen mit einem Kältemittel muss dieses die Flasche stets Lassen Sie das Entwässerungsrohr nicht in den Graben münden, in flüssiger Form verlassen. indem z.B. sulfidhaltiges Giftgas entstehen kann. SPLIT...

  • Seite 91: Sachregister

    Gefäß entleeren, 18 Sicherungsautomat, 30 Systemfluss, 35 Heben, 16 Heizeinstellung, 7 Tarifsteuerung, 34 Tastensperre, 6, 38 Technische Daten, 82 Inbetriebnahme, 35 Transport, 16 Kältemittelrohr, 21 Vordruck, 17 Kühleinstellungen, 10 Wartung, 12 Leistung, 83–84 Leistungswächter, 33 Zubehör, 86 Manuelles Mischen, 17 SPLIT...

  • Seite 92: Eg-Konformitätserklärung

    Bestellnummer Gerätetyp Bestellnummer L 8Split 100 626 01 L 12Split 100 627 01 L 16Split 100 628 01 HT Split 150 780 01 HT/E Split 150 782 01 HM Split 150 786 01 EHZK 90Split 150 796 01 WWS 300Split...
  • Seite 96 231928 Technischen Support erhalten Sie vom zuständigen Installateur oder einem lokalen Servicepartner des Herstellers. Kontaktdaten für Ihren lokalen Servicepartner finden Sie unter www.alpha-innotec.com. ait-deutschland GmbH Industriestrasse 3 D-95359 Kasendorf E-mail: info@alpha-innotec.com www.alpha-innotec.com...
