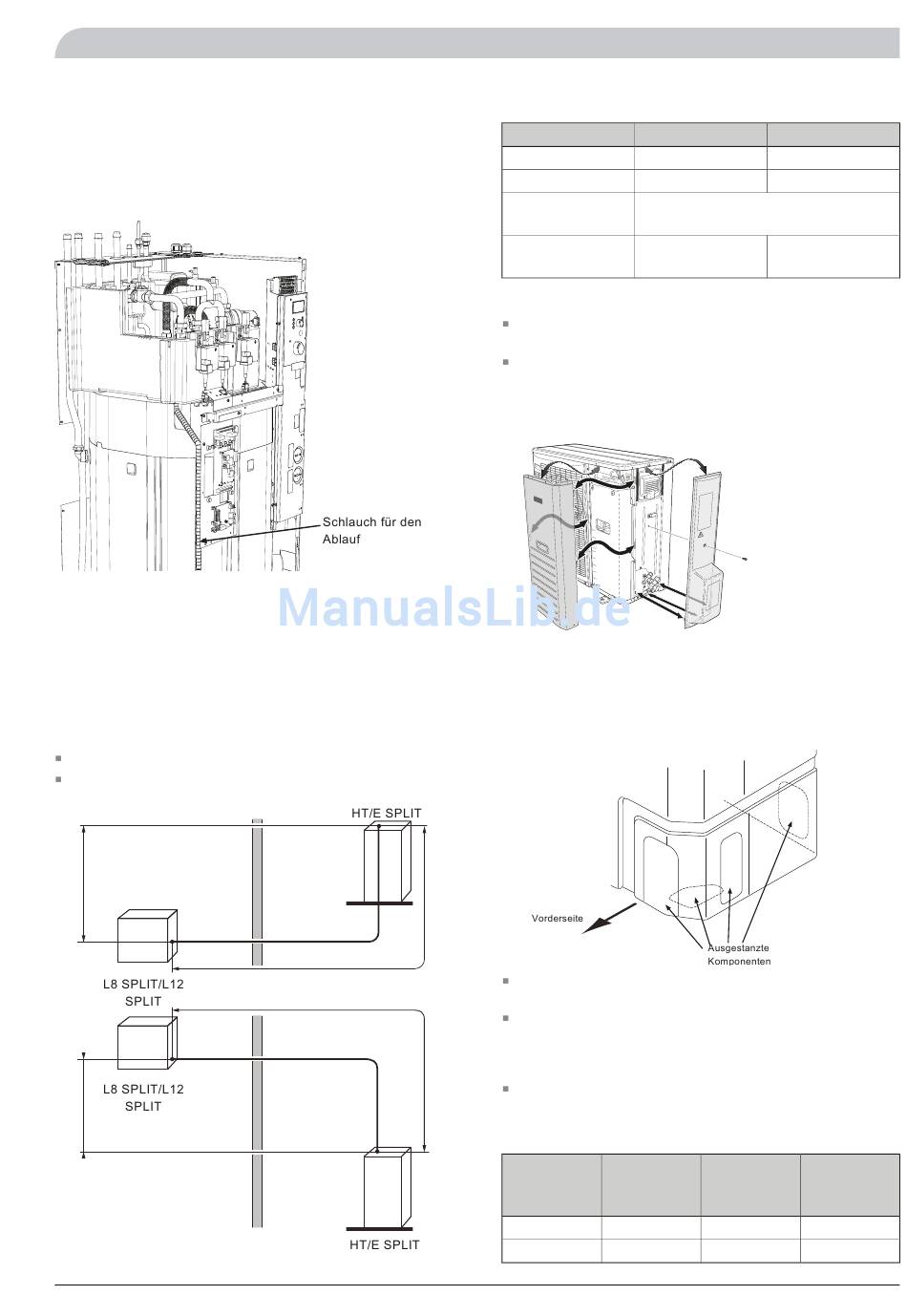

Kondensatablauf Wärmetauscherteil
HT/E SPLIT ist mit einem Ablauf am Wärmetauscherteil
ausgestattet. Ein Schlauch leitet eventuell vorhandenes
Überlaufwasser an der Elektronik des Produkts vorbei, um
die Gefahr für Beschädigungen zu minimieren. Bei Bedarf
lässt sich eine Schlauchverlängerung anschließen.
Anschluss des Kältemittelrohrs (nicht im Liefe-
rumfang)
Die Installation des Kältemittelrohrs erfolgt zwischen Au-
ßenmodul L8 SPLIT/L12 SPLIT und HT/E SPLIT.
Die Installation muss gemäß den geltenden Vorschriften
vorgenommen werden.
Begrenzungen
Maximale Rohrlänge, L8 SPLIT undL12 SPLIT (L): 30 m.
Maximaler Höhenunterschied (H): ±7 m.
H
H
Rohrabmessungen und -material
Rohrabmessungen
Anschluss
Material
Minimale Material-
stärke
Rohranschluss
Führen Sie die Rohrinstallation mit geschlossenen Ser-
viceventilen (QM35, QM36) aus.
L8 SPLIT
Entfernen Sie für eine einfache Erreichbarkeit während
der Installation die Seitenabdeckungen am L8 SPLIT/L12
SPLIT.
L12 SPLIT
Entfernen Sie eine ausgestanzte Komponente am Au-
ßenblech vom L8 SPLIT/L12 SPLIT, wo das Rohr heraus-
zuziehen ist. Die unten aufgeführte Abbildung zeigt
mögliche Rohranschlüsse.
L
Achten Sie darauf, dass kein Schmutz in die Rohre ge-
langt.
L
Biegen Sie das Rohr mit einem so großen Radius wie
möglich (mindestens R100~R150). Um Schäden an
Rohren zu vermeiden, sollten die Rohre nur einmal ge-
bogen werden.
Schließen Sie den Flare-Anschluss an und ziehen sie ihn
mit folgendem Drehmoment an. Richten Sie sich nach
dem "Anzugswinkel", wenn kein Drehmomentschlüssel
verfügbar ist.
Außendurch-
messer, Kup-
ferrohr (mm)
Ø9,52
Ø15,88
SPLIT
Für den Installateur
Rohrinstallation
Gasrohre
Flüssigkeitsrohre
Ø15,88 mm (5/8")
Ø9,52 mm (3/8")
Flare - (5/8")
Flare - (3/8")
Kupfer Qualität SS-EN 12735-1 oder
C1220T, JIS H3300
1,0 mm
0,8 mm
Anzugsdreh-
Anzugswin-
moment (Nm)
kel (°)
34~42
30~45
68~82
15~20
Empfohlene
Werkzeuglän-
ge (mm)
200
300
21
