Für den Installateur
Elektrische Installation

Versorgungsanschluss

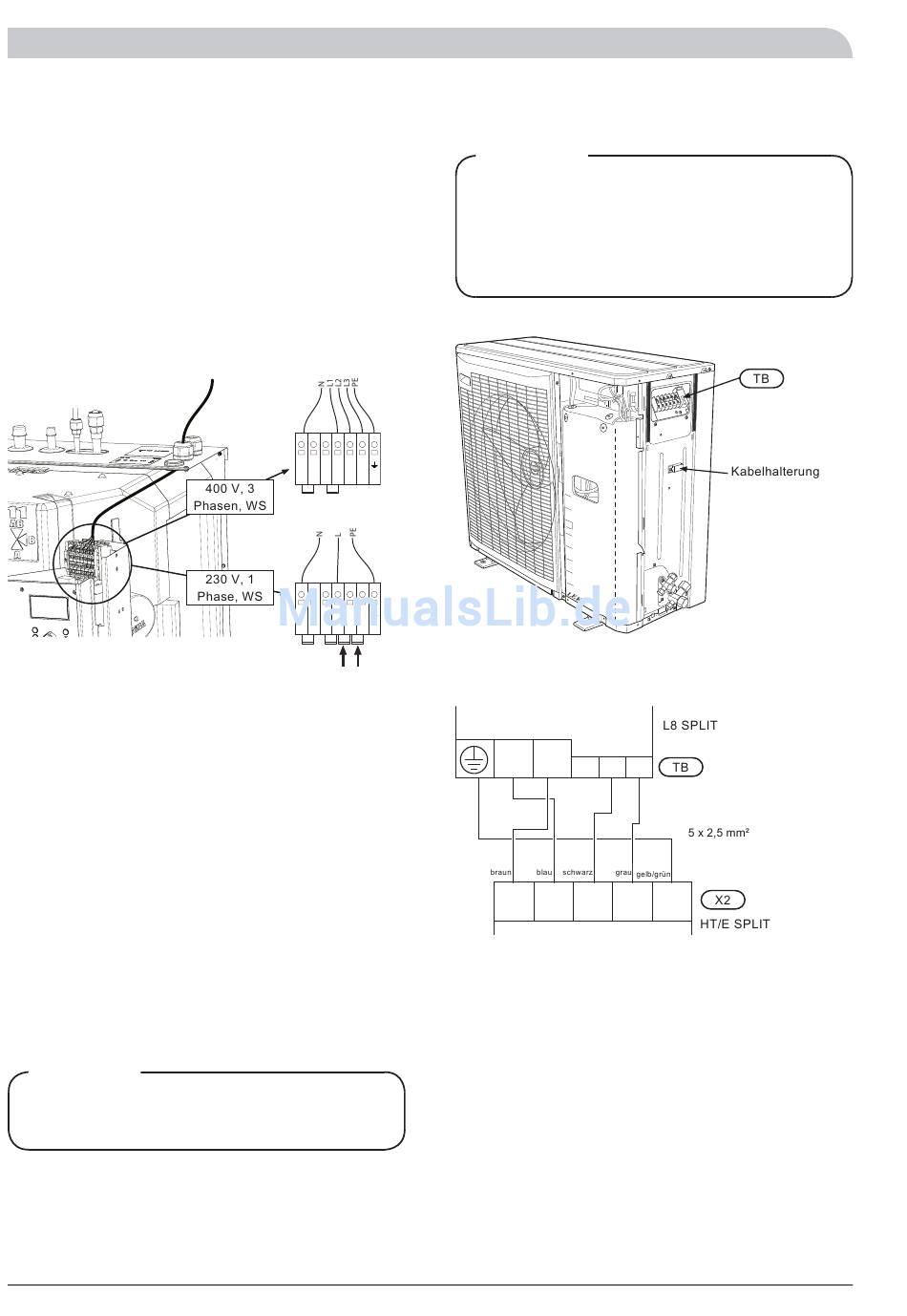

Die Stromversorgung wird mit der Anschlussklemme (X1)
an der Kabeldurchführung (UB1) verbunden. Das Kabel
wird entsprechend den geltenden Normen dimensioniert.
HT/E SPLIT kann entweder mit 400 V 3-phasig WS oder
mit 230 V 1-phasig WS verbunden werden.
400 V 3-phasig WS: Schließen Sie die Stromversorgung
gemäß den Anschlussklemmenmarkierungen an (X1).
230 V 1-phasig WS: Montieren Sie die zwei beiliegenden
Brücken zwischen Position L1 und L2 sowie zwischen L2
und L3 an der versorgenden Anschlussklemme (X1).
Schließen Sie die Stromversorgung gemäß den Anschluss-
klemmenmarkierungen an.

Sicherungsautomat

Automatik, Umwälzpumpen und die zugehörigen Kabel-
führungen von HT/E SPLIT sind intern mit einem Sicherungs-
automat (FA1) abgesichert.
Das Außenmodul L8 SPLIT/L12 SPLIT und seine Ausrüstung
sind in HT/E SPLIT intern mithilfe eines Sicherungsautoma-
ten (FA2) abgesichert.

Temperaturbegrenzer

Der Sicherheitstemperaturbegrenzer (FD1) unterbricht die
Stromzufuhr zur elektrischen Zusatzheizung, wenn die
Temperatur auf 90-100°C ansteigt. Der Sicherheitstempe-
raturbegrenzer muss manuell zurückgesetzt werden.
Reset
Der Sicherheitstemperaturbegrenzer (FD1) befindet sich
hinter der Frontabdeckung. Um den Sicherheitstempera-
turbegrenzer zurückzusetzen, drücken Sie dessen Taste
fest hinein.
HINWEIS!
Setzen Sie den Temperaturbegrenzer zurück, da er
beim Transport ausgelöst haben kann.
Anschluss zwischen HT/E SPLIT und L8
SPLIT/L12 SPLIT
Das Kabel zwischen den Einheiten muss zwischen die An-
schlussklemme für die Stromversorgung (TB) in L8
30
SPLIT/L12 SPLIT und Anschlussklemme (X2) in HT/E SPLIT
per Kabeldurchführung (UB2) angeschlossen werden.
L8 SPLIT
400 V 3NAC
N 0 L L1 L2 L3
230 V 1AC
N 0 L L1 L2 L3
Schließen Sie Phase (braun), Nulleiter (blau), Kommunika-
tion (schwarz und grau) sowie Erdung (gelb/grün) gemäß
Abbildung an:
SPLIT
HINWEIS!
L8 SPLIT/L12 SPLIT muss geerdet werden, bevor die
Kabel zwischen den Einheiten angeschlossen werden.
Die Kabel sind so anzubringen, dass die Anschluss-
klemme keinen Belastungen ausgesetzt wird.
Die Abisolierlänge für die Leiter beträgt 8 mm.
N
L
1
2
3
L
N
2
3
(AMS
PE
