ANLEITUNG
DE
RVAN18-24
i
Lesen Sie diese Anleitung, bevor Sie das
Produkt installieren und anschließen
Ventilstellantrieb zur 3-Punkt-Regelung
RVAN18-24 ist ein Stellantrieb für die Ansteuerung von Regin Ven-
tilen. Weitere Informationen sind auf dem Produktdatenblättern der
einzelnen Ventile zu finden. Mithilfe eines Adaptersatzes kann der
Stellantrieb auch mit anderen erhältlichen Ventilen kombiniert werden.
Der Stellantrieb kann manuell verstellt werden.
Technische Daten
Versorgungsspannung 24 V AC ±15%, 50/60 Hz
Stellsignal 3-Punkt
Max. Leistungsaufnahme 10,9 W / 11,7 VA
Hubweg 10..52 mm
Laufzeit 3 Sek./mm
Stellkraft 1800 N
Umgebungstemperatur 0...50°C
Lager und Transport -40...80°C
Umgebungsfeuchte 10...90% rel. F.
Abmessungen 200 x 300 x 135 mm
Schutzart IP54
Installation
Ventiladapter und Spindeladapter anbringen, falls sie noch nicht am
Ventil montiert sind. Dazu den Ventiladapter mittels der beigelegten
Schrauben (mit Imbussschlüssel 6 mm) auf dem Ventil befestigen.
Jetzt die Ventilspindel so weit wie möglich herausziehen und den
Spindeladapter mit Kontermutter auf der Ventilspindel montieren.
Arretierungsklemme vom Stellantrieb entfernen.
Die Kupplungsplatte der Antriebsstange drücken und gleichzeitig die
Ventilspindel in die große Öffnung einfügen.
Zum Einrasten Knopf loslassen. Jetzt die Antriebskonsole soweit
drehen, bis sich die Bohrung der Arretierungsklemme und die Nut
des Ventiladapters auf gleicher Position befinden. Sollte die Antrieb-
sstange hierfür bewegt werden müssen, ist der mittlere Teil des
Steuerknopfs zu drücken und zu drehen (im Uhrzeigersinn bewegt die
Antriebs-stange nach unten, gegen den Uhrzeigersinn nach oben).
Schrauben und Arretierungsklemme anbringen. Schrauben anziehen
bis der Stellantrieb fest montiert ist.
Demontage erfolgt in umgekehrter Reihenfolge.

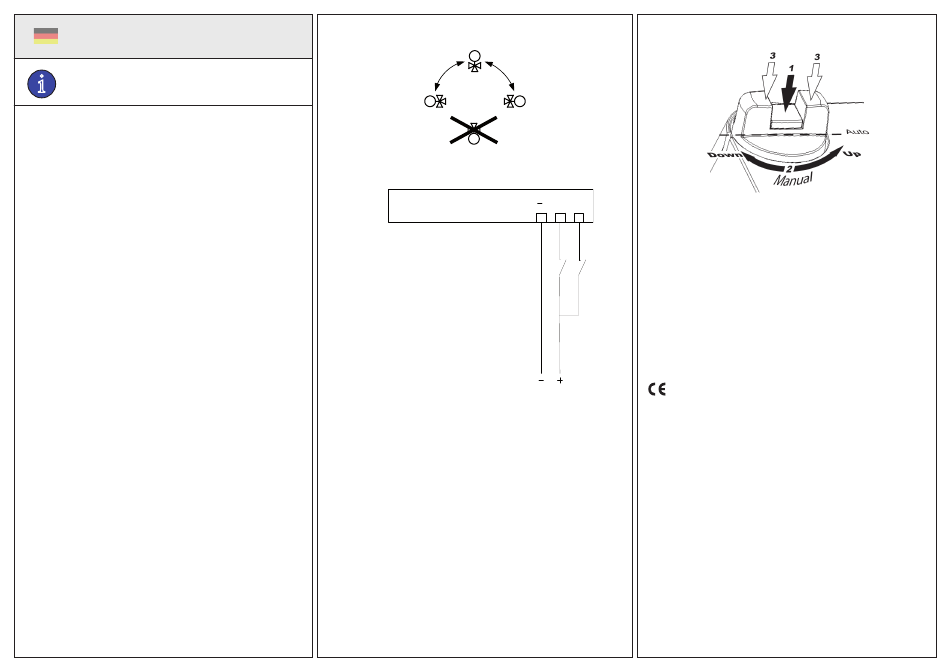

Einbaulagen
90º
Anschluss
G1 offen = Anstriebsspindel ausfahren
G2 geschlossen = Anstriebsspindel einfahren
Kalibrierung
Eine vor Ort Anpassung ist nicht erforderlich. Erreicht das Ventil die
Endposition, wird eine Kraft aufgebaut, die bei Erreichen der festgelegten
Größe einen Hebel im Stellantrieb zum Abschalten des Motors betätigt.
RVAN18-24
Handbedienung
90º
G2 G1
Um die Ventilposition manuell einzustellen, drücken Sie zuerst den
3 2 1
mittleren Teil des Knopfs bis er einrastet und gedrückt bleibt (siehe
1 in der Zeichnung). Es werden das Getriebe und die Versorgungs-
spannung vom Motor weggeschaltet. Danach kann die Ventilposition
manuell verändert werden, indem Sie den Knopf drehen (2 in der
Zeichnung). Das Drehen im Uhrzeigersinn bewegt die Ventilspindel
nach oben. Das Drehen gegen den Uhrzeigersinn bewegt die Ventil-
spindel nach unten.
Um die Versorgungsspannung wieder aufzuschalten, müssen sich
die Knöpfe wieder in der Autoposition und auf einer Höhe befinden.
Durch das Drücken der Außenseite des Drehknopfes (3 in der Zeich-
nung) werden das Getriebe und die Versorgungsspannung wieder
zugeschaltet.
24 V AC
Dieses Produkt trägt das CE-Zeichen. Mehr Information können Sie
auf www.regincontrols.com finden.
