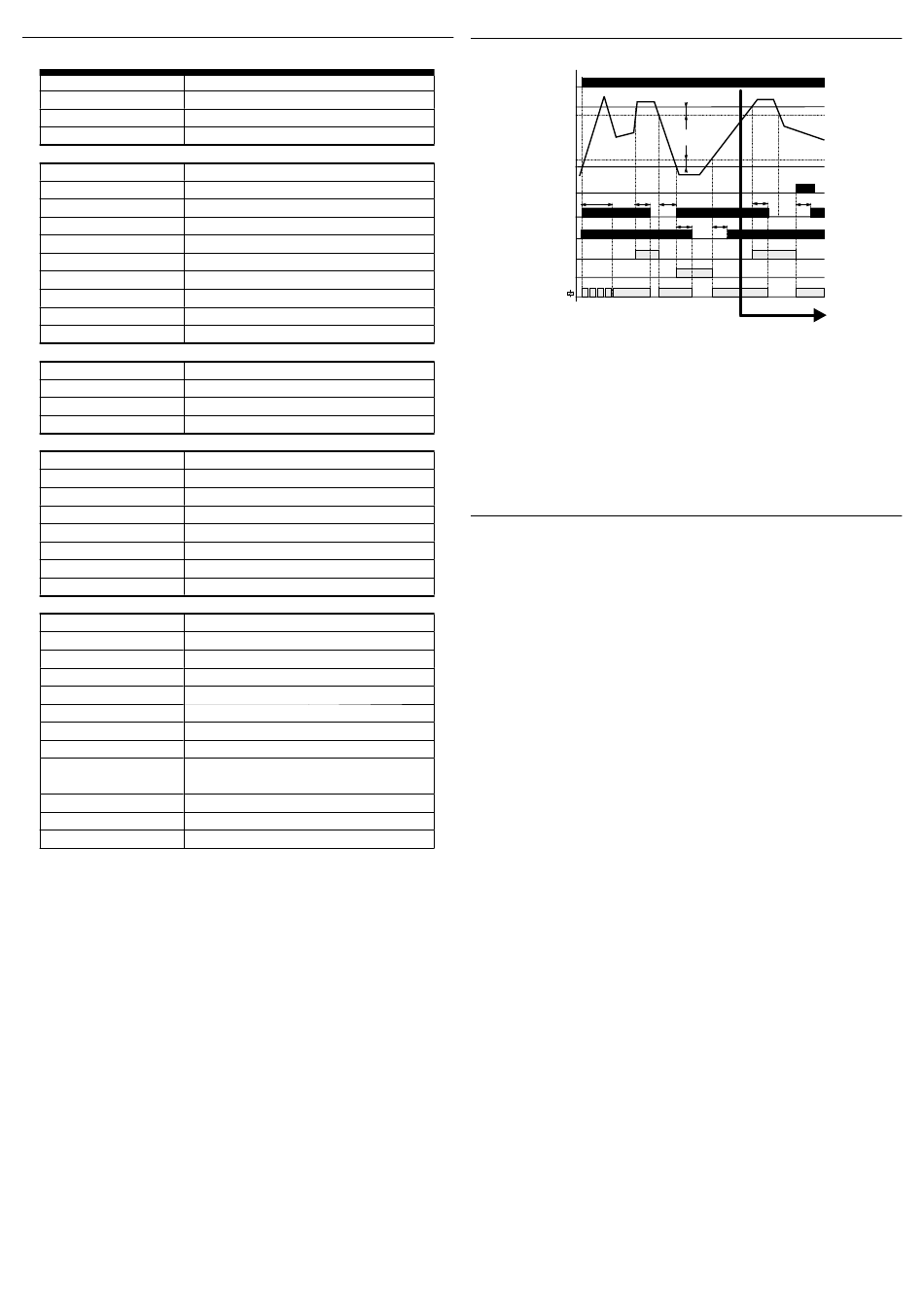

Technické parametry
Napájecí svorky:
Napájecí napětí: AC 230 V, AC 110 V, AC 400 V nebo AC/DC 24 V (AC 50-60 Hz)
Příkon:
Tolerance napájecího napětí:
Měření
Soustava napětí:
Měřící svorky:
Horní úroveň cos-φ:
Spodní úroveň cos-φ:
Max. trvalé napětí:
Rozsah proudu:
Proudové přetížení:
Hystereze:
Časová prodleva - rozběh t1:
Časová prodleva - chyba t2:
Přesnost
Přesnost nastavení (mech.):
Opakovatelná přesnost:
Závislost na teplotě:
Tolerance krajních hodnot:
Výstup
Počet kontaktů:
Jmenovitý proud:
Spínaný výkon:
Špičkový proud:
Spínané napětí:
Indikace výstupu:
Mechanická životnost:
Elektrická životnost (AC1):
Další údaje
Pracovní teplota:
Skladovací teplota:
Elektrická pevnost:
Pracovní poloha:
Upevnění:
Krytí:
Kategorie přepětí:
Stupeň znečištění:
Průřez připoj. vodičů (mm 2 ):
Rozměr:
Hmotnost:
Související normy:
COS-1
A1 - A2
max. 4.5 VA
-15 %; +10 %
3x 400 V / 50 Hz
L1, L2, L3, B1
nastavitelná 0.1 - 0.99
nastavitelná 0.1 - 0.99
(vstupy L1, L2, L3) AC 3x 460 V
0.1 - 16 A
20 A (< 3 sec.)
volitelná 5 % nebo 10 %
nastavitelná 0.5 - 30 s
nastavitelná 0 - 10 s
5 %
< 1 %
< 0.1 % / °C
5 %
2x přepínací (AgNi)
16 A / AC1
4000 VA / AC1, 384 W / DC
20 A / < 3 s
250 V AC1 / 24 V DC
žlutá LED
7
3x10
0.7x10 5
-20.. +55 °C
-30.. +70 °C
4 kV (napájení - výstup)
libovolná
DIN lišta EN 60715
IP40 z čelního panelu, IP20 svorky
III.
2
max. 1x 2.5, max. 2x 1.5 /
s dutinkou max. 1x 1.5
90 x 52 x 65 mm
240 g
EN 60255-6, EN 61010-1
Funkce
L1
L2
L3
max
cos-φ
min
reset
t1
15-18
25-28
LED
>cos-φ
LED
<cos-φ
LED
Po zapnutí přístroje po dobu t1 bliká žlutá LED a obě relé jsou sepnuta (stav OK). Tato
prodleva slouží k eliminaci chybového stavu např. při rozběhu motoru.
Při překročení nastavené horní meze (cos-φ-max) svítí červená LED > cos-φ a po uplynutí
prodlevy t2 rozepne výstupní relé (15-18).
Stejně tak při poklesu cos-φ pod nastavenou dolní mez (cos-φ-min) svítí červená LED <
cos-φ a po uplynutí prodlevy t2 rozepne výstupní relé (25-28).
V případě, že je zátěž odpojena (neteče proud), svítí červená LED > cos-φ (cos-φ = 1).
Varování
Přístroj je konstruován pro připojení do 3-fázové sítě střídavého napětí a musí být
instalován v souladu s předpisy a normami platnými v dané zemi. Instalaci, připojení,
nastavení a obsluhu může provádět pouze osoba s odpovídající elektrotechnickou
kvalifi kací, která se dokonale seznámila s tímto návodem a funkcí přístroje. Přístroj
obsahuje ochrany proti přepěť ovým špičkám a rušivým impulsům v napájecí síti. Pro
správnou funkci těchto ochran však musí být v instalaci předřazeny vhodné ochrany
vyššího stupně (A, B, C) a dle normy zabezpečeno odrušení spínaných přístrojů (stykače,
motory, induktivní zátěže apod.). Před zahájením instalace se bezpečně ujistěte, že
zařízení není pod napětím a hlavní vypínač je v poloze "VYPNUTO". Neinstalujte přístroj
ke zdrojům nadměrného elektromagnetického rušení. Správnou instalací přístroje
zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní
teplotě nebyla překročena maximální dovolená pracovní teplota přístroje. Pro instalaci
a nastavení použijte šroubovák šíře cca 2 mm. Mějte na paměti, že se jedná o plně
elektronický přístroj a podle toho také k montáži přistupujte. Bezproblémová funkce
přístroje je také závislá na předchozím způsobu transportu, skladování a zacházení.
Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti nebo chybějící díl,
neinstalujte tento přístroj a reklamujte ho u prodejce. S výrobkem se musí po ukončení
životnosti zacházet jako s elektronickým odpadem.
