Trotec ide 30 d Bedienungsanleitung Seite 16

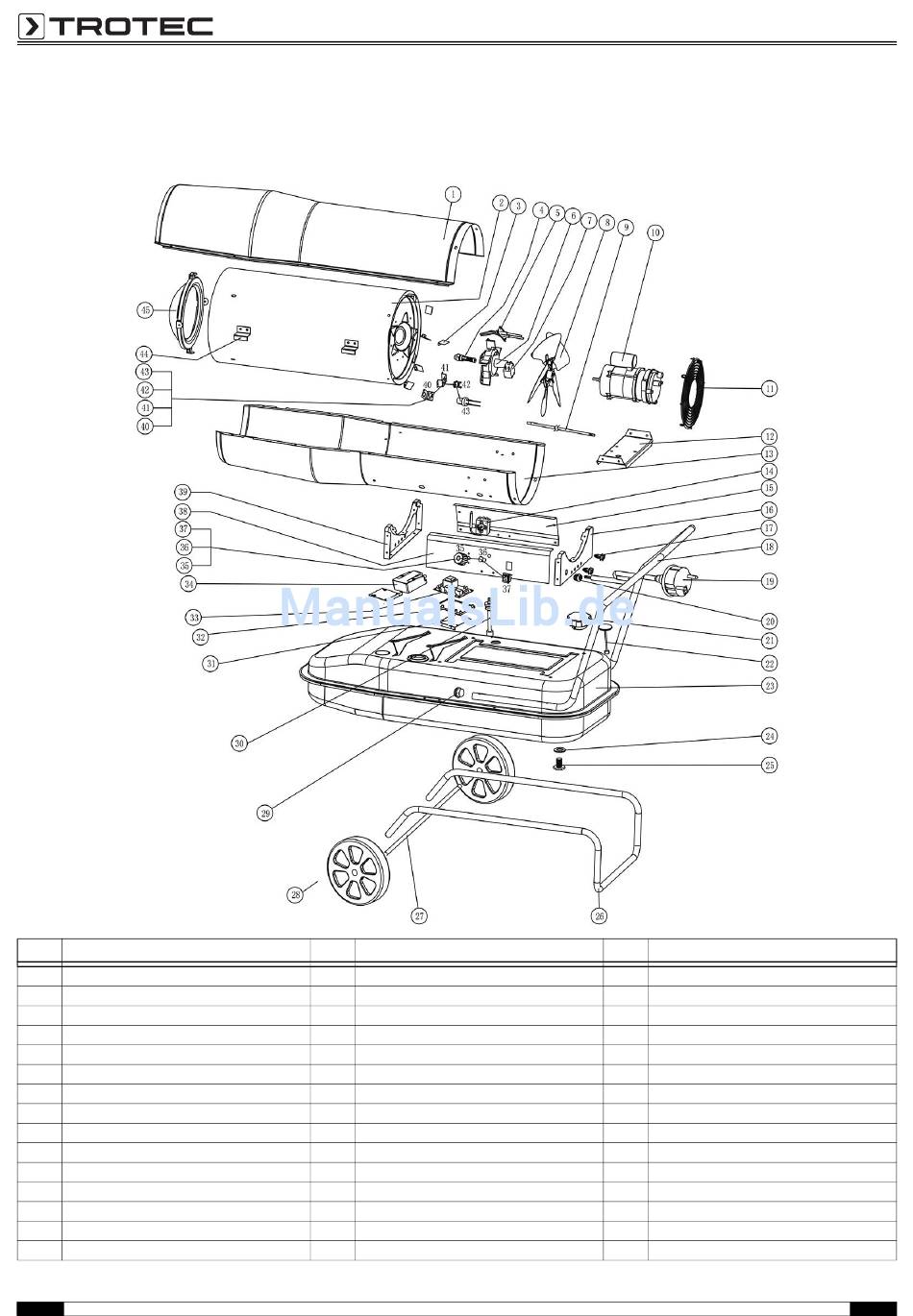

IDE 50 D
Hinweis!
Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedie-
nungsanleitung verwendeten Positionsnummern der Bauteile.
Nr. Ersatzteil
1 top cover
2 combustion chamber
3 air deflector
4 nozzle assembly
5 ignition needle
6 flame plate
7 solenoid valve
8 fan
9 high voltage cable
10 motor assembly
11 back grill
12 motor support
13 bottom cover
14 capillary thermostat
15 side plate
15
Nr. Ersatzteil
16 casing back support
17 support
18 handle
19 power cord
20 lock
21 fuel tank cap
22 oil leveler
23 fuel tank
24 oil drain seal ring
25 oil drain screw
26 feet pipe
27 wheel axis
28 whee
29 feet pipe cover
30 fuel filter
Bedienungsanleitung – Ölheizgerät IDE 20 D / IDE 30 D / IDE 50 D / IDE 60 D / IDE 70 D
Nr. Ersatzteil
31 bracket of ignition transformer
32 PCB bracket
33 power PCB
34 ignition transformer
35 thermostat knob
36 light cover
37 on/off switch
38 control panel
39 casing front support
40 photocell assembly bracket
41 reset thermostat bracket
42 reset thermostat
43 photocell assembly
44 heat insulation casing bracket
45 air outlet
DE
