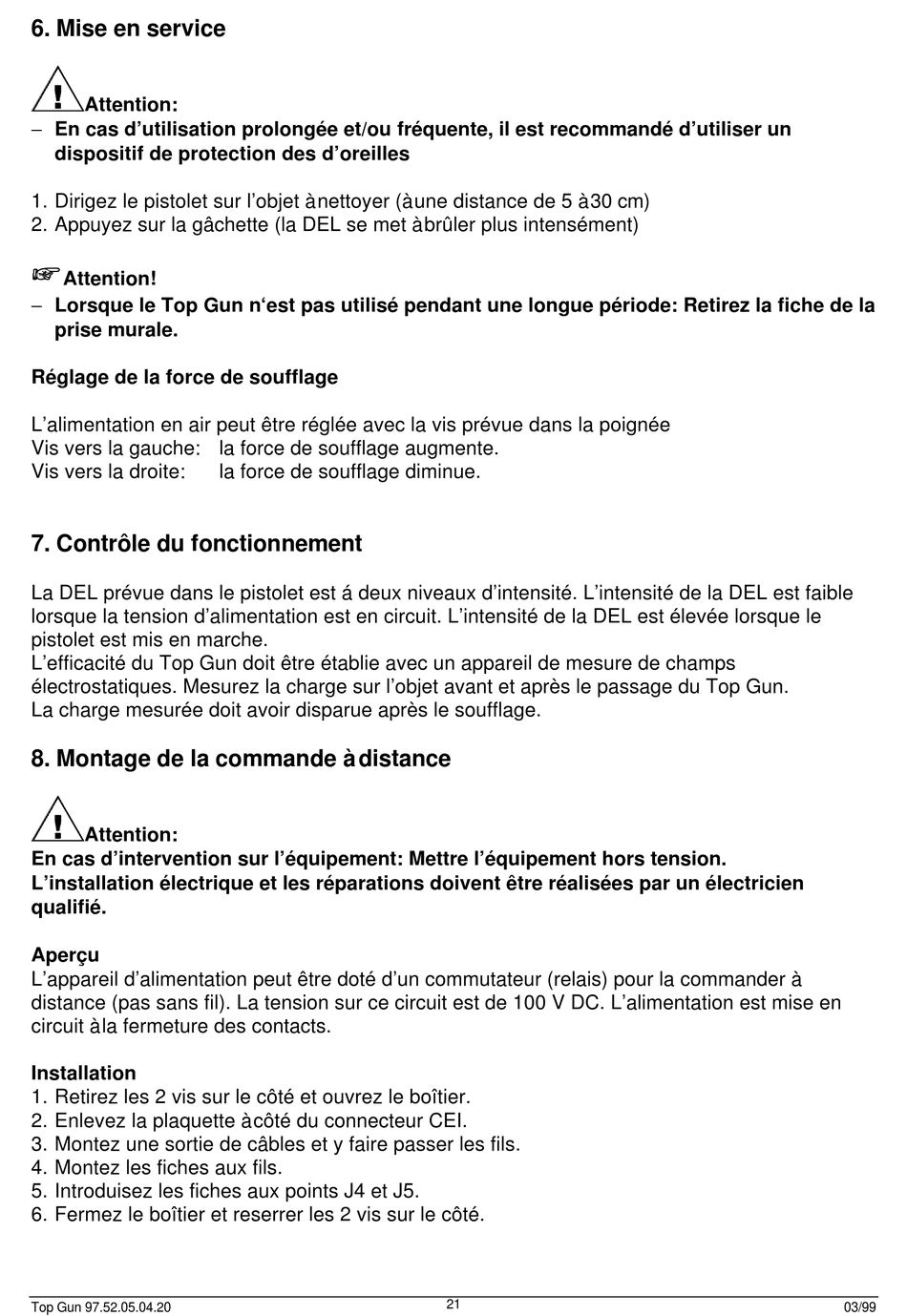

6. Mise en service

Attention:
− En cas d'utilisation prolongée et/ou fréquente, il est recommandé d'utiliser un
dispositif de protection des d'oreilles
1. Dirigez le pistolet sur l'objet à nettoyer (à une distance de 5 à 30 cm)
2. Appuyez sur la gâchette (la DEL se met à brûler plus intensément)
+ +
Attention!
− Lorsque le Top Gun n'est pas utilisé pendant une longue période: Retirez la fiche de la
prise murale.
Réglage de la force de soufflage
L'alimentation en air peut être réglée avec la vis prévue dans la poignée
Vis vers la gauche: la force de soufflage augmente.
Vis vers la droite:
7. Contrôle du fonctionnement
La DEL prévue dans le pistolet est á deux niveaux d'intensité. L'intensité de la DEL est faible
lorsque la tension d'alimentation est en circuit. L'intensité de la DEL est élevée lorsque le
pistolet est mis en marche.
L'efficacité du Top Gun doit être établie avec un appareil de mesure de champs
électrostatiques. Mesurez la charge sur l'objet avant et après le passage du Top Gun.
La charge mesurée doit avoir disparue après le soufflage.
8. Montage de la commande à distance
Attention:
En cas d'intervention sur l'équipement: Mettre l'équipement hors tension.
L'installation électrique et les réparations doivent être réalisées par un électricien
qualifié.
Aperçu
L'appareil d'alimentation peut être doté d'un commutateur (relais) pour la commander à
distance (pas sans fil). La tension sur ce circuit est de 100 V DC. L'alimentation est mise en
circuit à la fermeture des contacts.
Installation
1. Retirez les 2 vis sur le côté et ouvrez le boîtier.
2. Enlevez la plaquette à côté du connecteur CEI.
3. Montez une sortie de câbles et y faire passer les fils.
4. Montez les fiches aux fils.
5. Introduisez les fiches aux points J4 et J5.
6. Fermez le boîtier et reserrer les 2 vis sur le côté.
Top Gun 97.52.05.04.20
la force de soufflage diminue.
