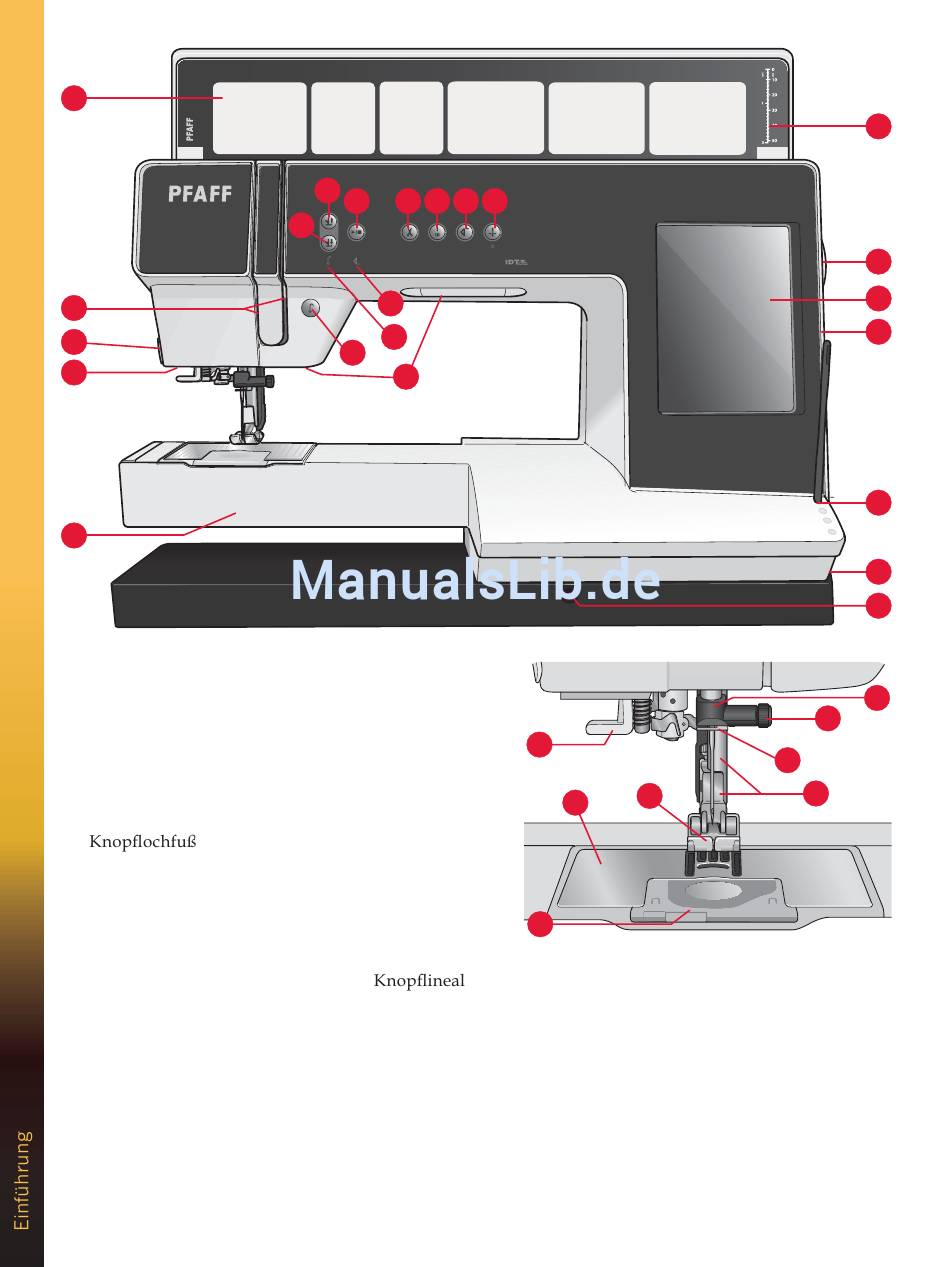

Maschinenübersicht

Vorderseite

1. Klappdeckel mit
Stichkategorien
2. Einfädelschlitze
3. Fadenschneider
4. Anschluss für Sensormatic-
5. Freiarm
6. LEDs
7. Rückwärts
8. Rückwärtsnähanzeige
9. Aktionsanzeige
10. Umschalten „Nähfuß
absenken und in
Drehposition bringen"
11. Umschalten „Nähfußhub und
Nähfuß-Extrahub"
12. Start/Stop
13. Fadenschneiden
14. Sofortiges Vernähen
15. Musteranfang
1:8
11
12 13 14 15 16
10
9
8
7
6
16. Nadel Hoch-/Tiefstellung
17.
18. Handrad
creative™ Farb-
19. PFAFF ®
Tastbildschirm
20. Eingebaute USB-Anschlüsse
21. Halter für Stylus
22. Hauptschalter, Anschlüsse
für Stromversorgung und
Fußanlasser
23. Buchse für Kniehebel
24
27
26
25
Nadelbereich
24. Integrierter Nadeleinfädler
25. Spulenabdeckung
26. Stichplatte
27. Nähfuß
28. Nähfußstange und
Nähfußhalter
29. Nadel-Fadenführung
30. Nadelschraube
31. Nadelstange
17
18
19
20
21
22
23
31
30
29
28
