Nemo D4-Le
Rogowski

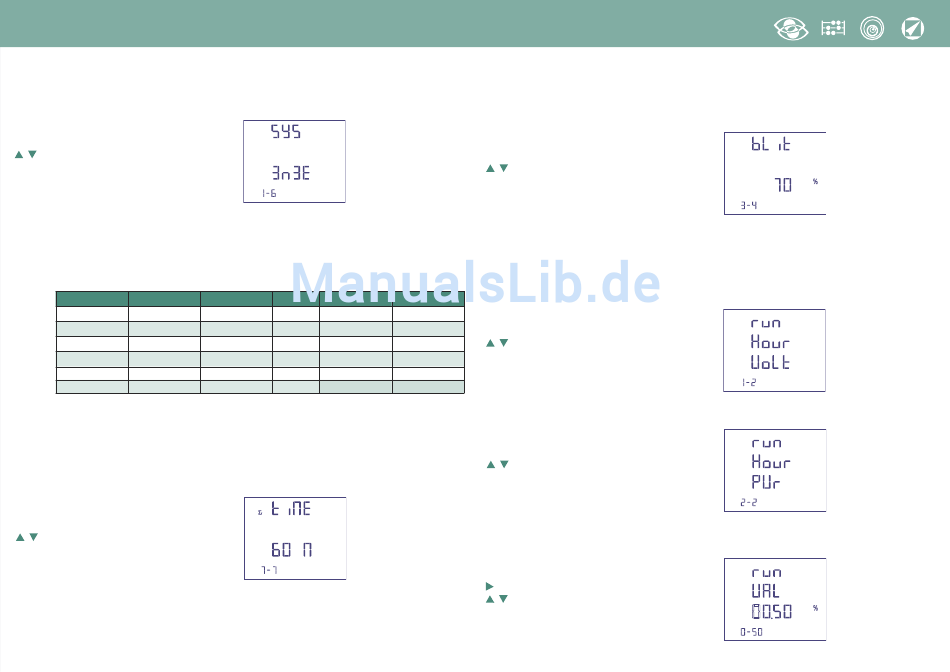

1.2 Connessione
↵
seleziona la connessione
conferma
Selezionare il tipo di inserzione desiderato, rispettando poi scrupolosamente lo
schema di collegamento abbinato.
Le inserzioni selezionabili sono:
Simbolo Linea
1N1E Monofase
3-1E Trifase 3 fili
3N1E Trifase 4 fili
3-2E Trifase 3 fili
3-3E Trifase 3 fili
3N3E Trifase 4 fili
1.3 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile:
Il tempo selezionato, vale sia per la corrente che per la potenza media
↵
seleziona il valore di tempo
conferma
8
Carico Sensori Schema
- 1 S 1000/440
Equilibrato 1 S 1000/441
Equilibrato 1 S 1000/442
Squilibrato 2 S 1000/443
Squilibrato 3 S 1000/444
Squilibrato 3 S 1000/445
5, 8, 10, 15, 20, 30, 60minuti
1.4 Illuminazione display
I 4 livelli selezionabili
display
↵
seleziona il livello di illuminazione
conferma
1.5 Avvio conteggio contaore
Seleziona la grandezza che avvia il conteggio del contaore:
1.5a Avvio conteggio tensione
Tensione: avvio conteggio con tensione di fase > 20V
Inserzione
↵
seleziona tensione o corrente
conferma
Aron L1 - L3
1.5b Avvio conteggio potenza
↵
seleziona tensione o pontenza
conferma
Potenza: potenza attiva totale, valore programmabile 0,5...50%Pn
sposta il cursore
↵
aumenta/diminuisce il valore impostato
conferma
(0 – 35 – 70 – 100%) indicano la percentuale di illuminazione
Tensione o Potenza.
07/16 10783322 WEB I cod.MFD4421SR
(potenza nominale)
