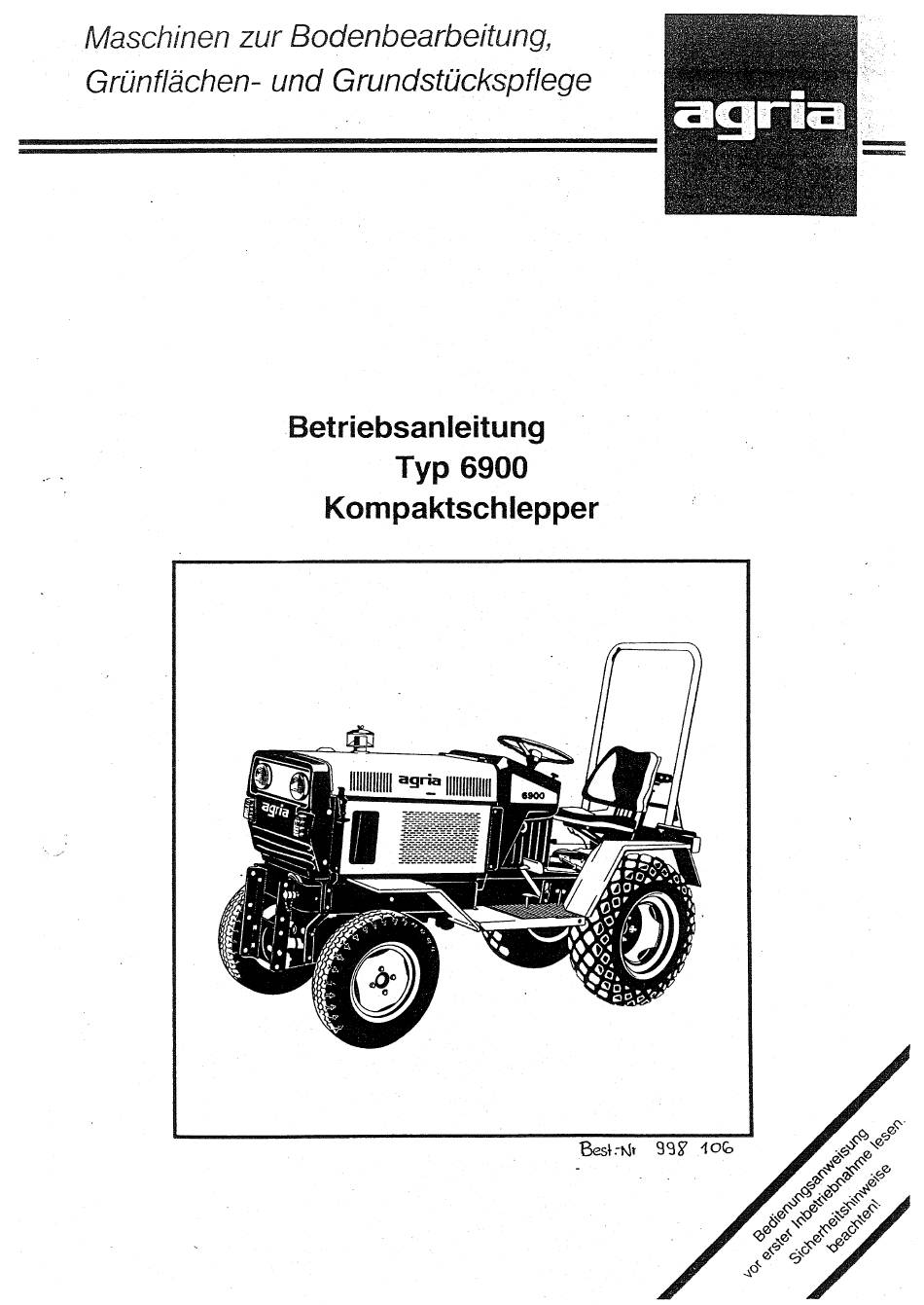

- Seite 1 Maschinen zur Bodenbearbeitung, Grünflächen- und Grundstückspf/ege agria Betriebsanleitung Typ 6900 Kompaktschlepper Bes} .-Nfr...
- Seite 2 Wichtig für Sie! Sicherlich hatIhnenderAgria-Service denKompaktschlepper vorgeführt u nderklärt.Trotzdem solltenSiejetztnochdie Betriebs- anleitung in Ruhedurchlesen undsichdabeimitden DetailsdesSchleppers v ertrautmachen. DerKompaktschleppe darfnurbestimmungsgemäss verwendet werden, anderenfalls entfällt j egliche Haftung. Zurbestimmungs- gemässe Verwendung gehört a uchdieEinhaltung d ervonunsvorgeschriebenen Betriebs- undWartungshinweise sowiedie ausschliesslicheVenvendungvon Original-Ersatzteilen. D er Kompaktschlepper d arf nur von Personenbenutzt,gewartet und in- standgesetzt werden,diehiermit v ertraut u ndüberdieGefahren unterrichtet Sind.
- Seite 3 Unfallverhütungsvorschriften der Berufsgenossenschaft I. Der Fahrer des Schleppers muss sich vor der Inbetriebnahme des Gerätes mit den in dieser Betriebsanleitung aufgeführten Bedienungs- und Sicherheitsvorschriften vertraut machen. Die Sicherheitsvorschriften müssen korrekt eingehaiten werden. 2. Jede Wartungs- und Reinigungsarbeit am Schlepper, sowie das Abnehmen der Schutzvorrichtungen darf nur bei abgestelltem Motor erfolgen.
- Seite 4 Einlegeblätter Betriebsanleitung 690/1 Ausgabe Febr. 86...
-
Seite 5: Wartungsarbeiten
Kompaktschlepper 6900-DI Technische Angaben und allgemeine Beschreibung für Diesel- Motor Motoren-Fabrikat und Typ: Kubota V 1200-B Vierzylinder-Viertakt-Diesel-Motor Bauart: Bohrung: 75 mm Hub: 70 mm Hubraum: 1237 Verdichtung: 20 kW Leistung: 3000 min ¯ bei Drehzahl: Motor- 850 min -1 Leerlaufdrehzahl: Einspritzpumpe: Einspritzdüsen:... - Seite 6 Kompaktschlepper 6900-1 Technische Angaben und allgemeine Beschreibung für Benzin- Motor Motoren-Fabrikat und Typ: Renault 688-7/45 Bauart: Vierzylinder-Viertakt-Benzin-Motor Bohrung: 70 mm Hub: 72 mm Hubraum: 1100 Verdichtung: Leistung: 19 kW bei Drehzahl: 2850 min -1 (geregelt —im Vergaser integriert) Motor- Leerlaufdrehzahi: ca.
-
Seite 7: Wartungsarbeiten (Motor)
Kompaktschlepper 6900-2 (alt) Technische Angaben und allgemeine Beschreibung für Benzin-Motor Motoren-Fabrikat Renault 810 - 45 und Typ: Vierzylinder-Viertakt-Benzin-Motor Bauart: Bohrung: 73 mm Hub: 77 mm Hubraum: 1280 ccm Verdichtung: 26 kW Leistung: 3000 min -1 (geregelt) bei Drehzahl: Motor- 625 - 675 min -l... - Seite 8 Kompaktschlepper 6900-2 (neu) Technische Angaben und allgemeine Beschreibung für Benzin-Motor Motoren-Fabrikat und Typ: Renault 847-7/45 Vierzylinder-Viertakt-Benzin-Motor Bauart: Bohrung: 76 mm Hub: Hubraum: 1387 Verdichtung: 9,25 : 1 Leistung: 26 kW 2800 min -1 (geregelt —im Vergaser integriert) Drehzahl: Motor- Leerlaufdrehzahl: ±...
- Seite 9 Kompaktschlepper 6900-D2 Technische Angaben und allgemeine Beschreibung für Diesel-Motor Motoren-Fabrikat Renault - 245 und Typ: VierzyIinder-Viertakt-Diesel-Motor Bauart: 78 mm Bohrung: Hub: 83,5 mm Hubraum: 1595 Verdichtung: 22,5 26 kW Leistung: bei Drehzahl: 850 min -1 bei warmem Motor Motor- 1100 min -1 bei kaltem...
- Seite 10 Kraftstoffbehälter Verschlussdeckel für Kraftstoffbehälter Wasserkühler Ventilator für Wasserkühler Werkzeugkasten Zündverteiler Einfüllstutzen für Motoröl Kühlwasser-Ausdehnungsgefäss Benzinpumpe Olmesstab Zündspule Motor-Typenschild und Nummer Ölfilter Zündkerzen Verstellstütze für die Keilriemenspannung Hydraulikölpumpe 12 11 Hydraulikölpumpe Keiiriemen für Hydraulikölpumpe Auspufftopf Berührungsschutz Luftfilter Luftregulierschraube Vergaser Oleinfüllöffnung für Regler Drehzahlregler Keilriemen für Regler Keilriemen...
- Seite 11 Anlassen Motors Bei kaltem Motor ist der Zugknopf(Tafel 11/12, S eite 6, ist beim Benzin-Motorder Choke-Zugknopf)herauszuziehen. Anlassvorgangansonstenwie auf Seite 12 unter „Anlassendes Motors" ab Punkt3 - 5 beschrieben. Sobald der Motor läuft Zugknopf für Choke langsam zurückschieben und etwas Gas geben. Bei warmem Motor Zugknopf für Choke nicht betätigen! Während des Anlassvorganges etwas Gas geben.
- Seite 12 Technische Angaben A) Schlepper Zahnrad-Schaltgetriebe mit Vorgelegestufe. Getriebe: Länge Masse: Insgesamt 8 Vonuärts- unci 2 Rückwärts- 2400 Benzinmotor gänge. Differential und Differentialsperre. 2500 Dieselmotor - 1230 1050 Breite (je nach Bereifung) Hydraulikanlage 4,5 Ltr- Mehrbereichsöl Oleinfüllmengen: ohne Kabine —Höhe 10 W-40 1840 mit Sicherheitsbügel Getriebe 11 Ltr.
- Seite 13 Druckknopf für Kabinenheizung (Sonderzubehör) KühIwasser-Temperaturanzeige Sicherungsdose Licht-Zündschalter Betriebsstundenzähler Handgas-Regulierhebel Druckknopf fur Signalhorn Schalthebel für Zusatzhydraulik (Sonderzubehör) Knopf für Sperrkulisse Schalthebel für Betätigung der Heckhydraulikzylinder (Hubgabel) Schalthebel für Betätigung der Front-, Zwischenachs- und Heckhydraulik Schalthebel für Getriebeuntersetzung „Langsam-SchnelI' Verschlusschraube mit Olmesstab (Einfüllöffnung für Getriebeöl) Handbremshebel...
- Seite 14 *4474 Seitenverkleidung links 44.4" Haubenhalter Vorderrad (Bereifung 155R 12 fürAnlagenpflege) (Bereifung 5 .50- 12ASfürBodenbearbeitung) Fronthydraulikanschluss Frontträger Frontzapfwellenschutz Frontzapfwelle Zusatzhydraulikanschlüsse (Sonderzubehör) Fahrgestellnummer undFabrikschild Signalhorn Blinkleuchte Scheinwerfer Vorabscheider für Öibadluftfilter Sicherheitsbügel Kennzeichenleuchte Einstellschraube für Fahrersitz Einstellschraube für Rückenlehnenverstellung Stützschrauben für Warndreieck Steckdose Rückstrahler Zusatzhydraulikanschlüsse (Sonderzubehör)
- Seite 15 Ventilator für Wasserkühier Werkzeugkasten Einfüllöffåungfür Motoröl Haubenstütze Kraftstoffilter Einspritzpumpe Entlüftungsschraube für Einspritzpumpe Kraftstoffpumpe Motorölfilter Hydraulikölpumpe Motoröl-Messtab KühIwasser-Ausdehnungsgefäss Einspritzdüsen Ölbadluftfilter Wasserkühler Kraftstoffbehälter Verschlussdeckel für Kraftstoffbehäiter Schwenkarm für Nachstellung der Lichtmaschinen- Ventilator-Keilriemenspannung Drehstromlichtmaschine Ablasschraube für Motoröl Schubtrieb-Anlasser 10 9 Auspufftopf mit Berührungsschutz Hydraulikölbehälter Entlüftung (mit Messtab)und Einfüllöffnungfür Hydrauliköl...
- Seite 16 VIII I Stellmutter für Motor-Leerlaufdrehzahl 2 Batterie 3 Hydrau!ikölfilter lill 1 Zwischenachszapfwelle 2 Gelenkwelle...
- Seite 17 Beschreibung der wichtigsten Funktionen Schaltgetriebe DerSchlepper ist mit•einem Zahnrad-Schaltgetriebe mitVorgelegestufe ausgerüstet. Esstehen fürdieVorwärtsfahrt insgesamt 8 , fürdieRück- wärtsfahrt 2 verschiedene Fahrgeschwindigkeiten zur Verfügung. Der Schalthebel für langsame bzw. schnelle Geschwindigkeitsstufebefindet sich links vor dem Fahrersitz (Tafel 1/12,Seite 6). Wird dieser Schalthebel nach vorne geschoben ist die schnelle Geschwindigkeitsstufe,Wirder nach hinten gezogen ist die langsame Geschwin- digkeitsstufe geschaltet.
- Seite 18 Zwischenachs- bzw. F rontzapfwel!e, dadnurbei s tillstehendem Schlepper und durchgetretenem Fusspedal der Hauptkupplung edolgen. (l) AbSchlepper- 6900 524 läuft b eiBetätigung dergeräteunabhängigen Kupplung auch dieHeckzapfwelle weiter. Dies istz.B.bei V erwen- dungdeszapfwellenangetriebenen Rasen- undLaubsaugers vongroßem Vorteil. Funktion der elektrischen Einrichtung DerZündschlüss...
- Seite 19 Inbetriebnahme des Schleppers Bitte beachten Sie beim neuen Schlepper, dass Lebensdauer und Betriebssicherheit des Motors in starkem Masse von der Einlaufzeit beeinflusst werden. Während der ersten 10 Betriebsstundensoilteder Motor nur etwa zu 50%, in den nächsten Stunden etwa zu 75% seiner Höchstleistung beansprucht werden.
- Seite 20 6 Monate muss die Bremsanlage auseinandergenomm und g e- reinig werden Dies g eschieht am besten durch d en zuständigen AGRIA-Dienst- . De n Reifendr der Vorder und H interräd öfters prüfen. Es i st b esonders darauf zu achten,...
- Seite 21 (Einstelldaten siehe „Technische Angaben" Seite 5). Kraftstoffeinspritzung Alle 100 Betriebsstunden Einspritzdruck überprüfen. Er soil 205 - 225 bar betragen. Störungen an der Maschine Oder am Motor, welche einen grösseren Eingriff erforderlich machen, immer durch eine AGRIA-Kunden- dienststelle Oder durch eine gute Fachwerkstatt, welche über die erforderlichen...
-
Seite 22: Schmierplan
Schmierplan 1 Einfüllöffnung für Motoröl 2 Motoröl-Messtab 3 Öleinfüllöffnung am Umkehrgetriebe (mitMesstab) Einfüllöffnung für Hydrauliköl Öleinfüllöffnung Lenkgetriebe IllIIIIll Getriebeöleinfüllung (mit Messtab) Schmiernippel für Differentialsperrhebel Schmiernippel für Handbremshebel Schmiernippel für Hubgabel Ablasschrauben für Getriebeöl Schmiernippel f ür Brems-und Kupplungspedai Schmiernippel für Gelenkwelle Ablasschraube für Lenkgetriebeöl Hydrauiikölablass Ablasschraube für Umkehrgetnebeöl...
