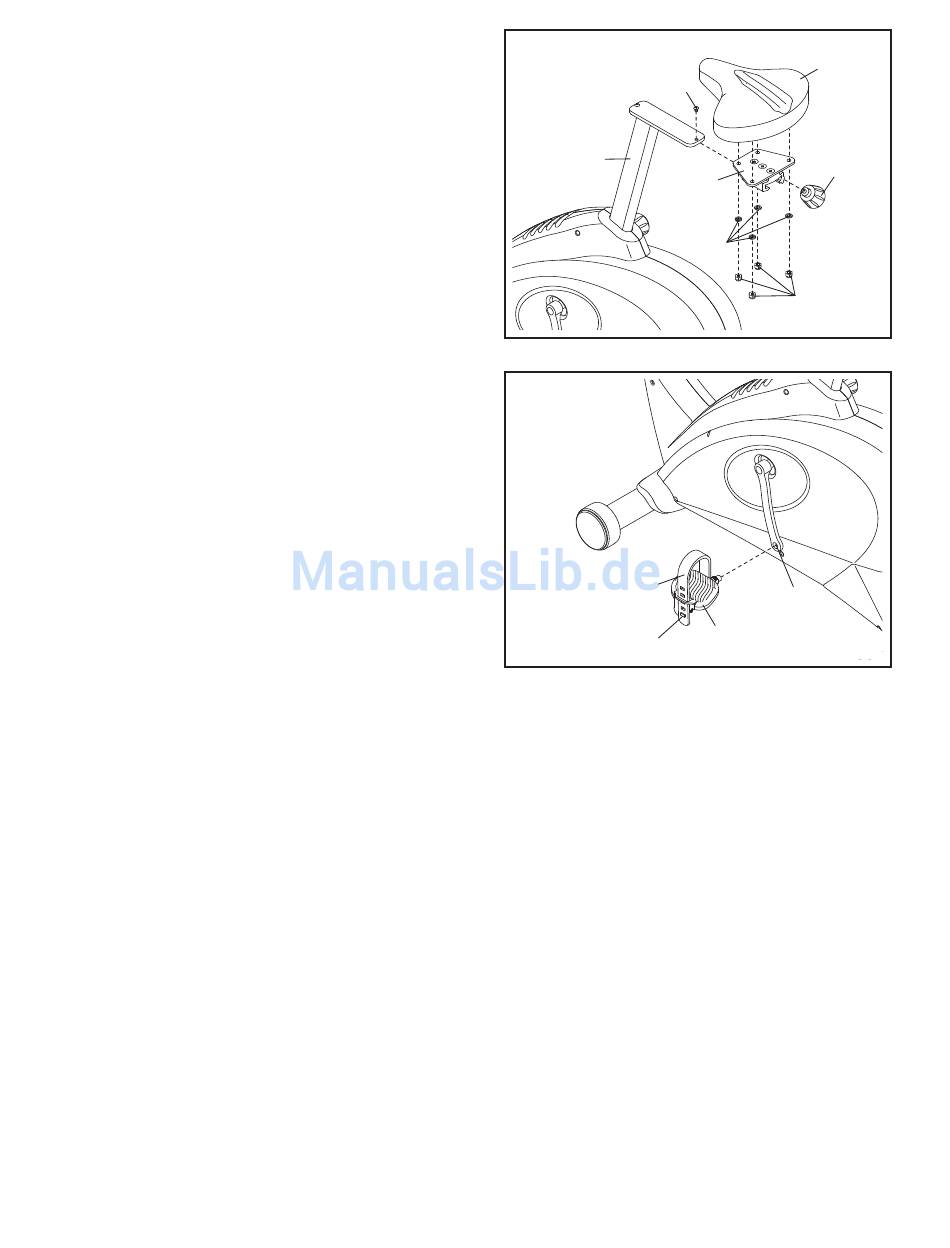

10. Richten Sie den Sitz (12) und die Sitzhalterung (26)
so aus, wie hier angezeigt. Befestigen Sie den Sitz
mit vier M8 Muttern mit Nylon-Klemmteil (37) und
vier M8 Federringen (36) an der Sitzhalterung.
Anmerkung: Sattelhalterung, Federringe sind
möglicherweise schon an der Unterseite des
Sattels befestigt.
Setzen Sie die Sitzhalterung (26) auf der Sitzstange
(5) auf und bewegen Sie die Sitzhalterung nach
vorne und nach hinten, bis sie sich in der
gewünschten Position befindet. Ziehen Sie dann
den Sitzknopf (52) an der Sitzhalterung fest.
Befestigen Sie eine M6 x 8mm Schraube (51) an
der vorderen Sitzstange (5).
11. Suchen Sie das linke Pedal (24). Zur Identifikation
ist es mit einem „L" versehen. Mit einem verstellba-
ren Schraubenschlüssel drehen Sie das linke Pedal
gegen den Uhrzeigersinn in den linken Kurbelarm
(42) fest. Drehen Sie das rechte Pedal (nicht abge-
bildet) im Uhrzeigersinn in den rechten Kurbelarm
(nicht abgebildet). WICHTIG: Ziehen Sie beide
Pedale so fest wie möglich an. Nach einer
wochenlangen Benutzung des Heimfahrrades
ziehen Sie die Pedale unbedingt nach. Um die
Pedale in Bestleistung zu erhalten, müssen sie
hin und wieder nachgezogen werden.
Stellen Sie den Riemen am linken Pedal (24) auf
die gewünschte Position ein und drücken Sie das
Ende des Riemens auf den Vorsprung auf der Seite
des linken Pedals. Stellen Sie den Riemen am rech-
ten Pedal (nicht abgebildet) auf die gleiche Weise
ein.
12. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie das Heimfahrrad benutzen.
Anmerkung: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Um Ihren Boden vor Schäden zu
schützen, legen Sie eine Unterlage unter das Heimfahrrad.
10
5
11
Riemen
Klappe
9
12
51
52
26
36
37
42
24
