Sauter FT 200 Betriebsanleitung

KRAFTMESSGERÄT
Vielen Dank für den Kauf eines SAUTER Kraftmessgeräts.
Wir hoffen, dass Sie mit diesem qualitativ hochwertigen
Gerät und dessen umfangreichen funktionellen Angebot
sehr zufrieden sind. Sollte es irgendwelche Fragen,
Wünsche oder hilfreiche Vorschläge Ihrerseits geben,
erreichen Sie uns gerne unter unserer Service- Nummer.
Sensor
Inside
Inhaltsübersicht
1. Lieferumfang
2. Technische Daten
3. Beschreibung des Bedienfeldes
4. Nulleinstellung und Messung
5. Normale Messung
6. Spitzenwertmessung
7. Display- Hinterleuchtung
8. Serienmäßiger PC- Anschluss RS 232
9. Montage auf den Prüfstand
10. Wichtige Anmerkungen
11. Konformitätserklärung
1. Lieferumfang
- SAUTER FH
- Tragekoffer
- Standardausrüstung
2. Technische Daten
Umgebungsbedingungen:
Temperaturen: 10 bis 30°C
Luftfeuchtigkeit: 15% bis zu 80%
Stromversorgung: 6 x 1,5V AA, (UM-3) Batterien
FT-BA-d-1110
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Sauter GmbH
Betriebsanleitung Sauter Kraftmessgerät FT 200

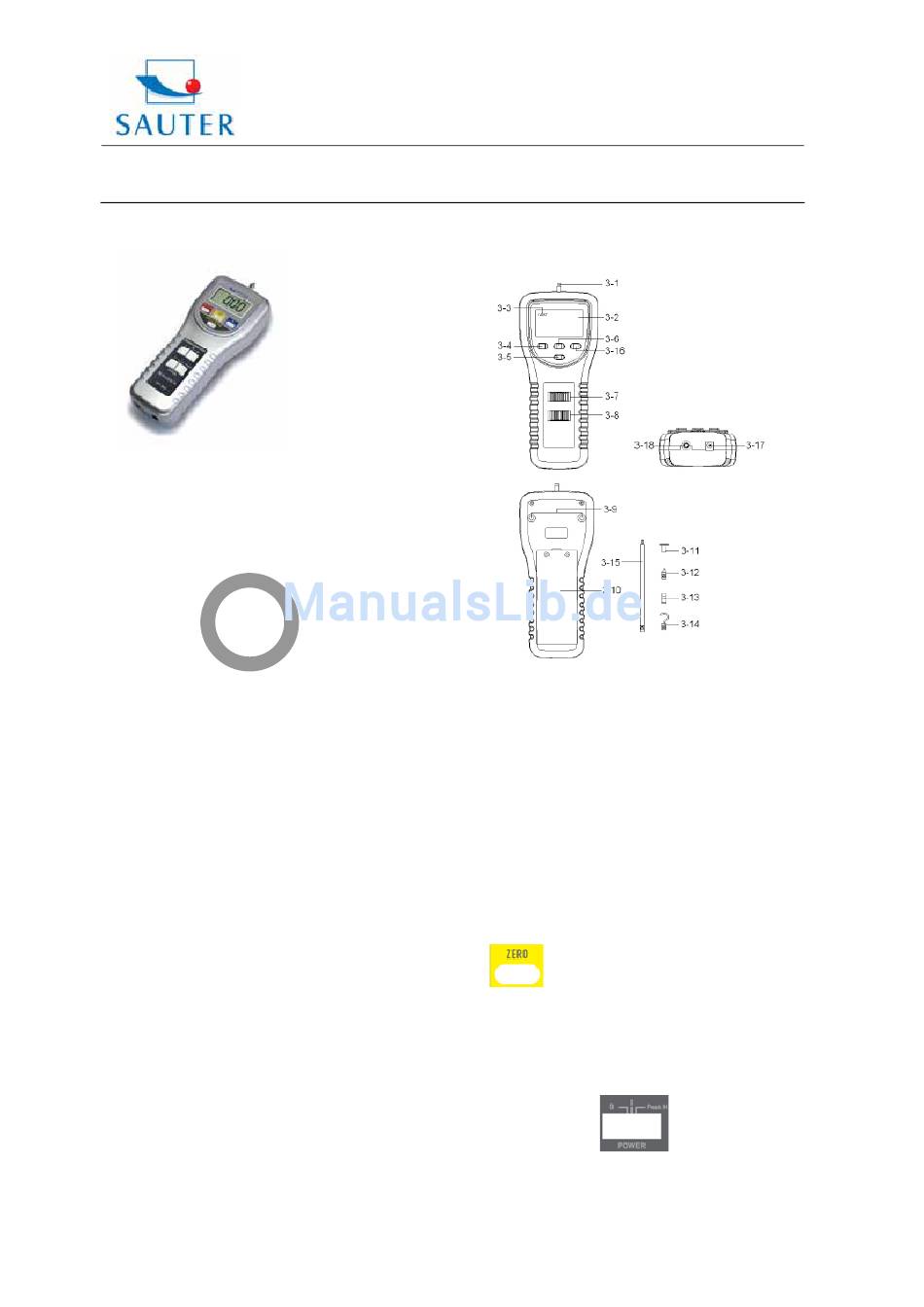

3. Beschreibung des Bedienfeldes
3- 1 Universal Sensorkopf M 5
3- 2 LCD Display
3- 3 FAST (schnell) Anzeige
3- 4 FAST/ SLOW (langsam) Anzeige
3- 5 LCD Display Umschalttaste
3- 6 Null- Taste
3- 7 Auswahltaste für Einheiten (N, g , oz)
3- 8 Ein-/ Ausschalttaste/ Spitzenwert
3- 9 Montagelöcher/ Befestigungsschrauben M 5
3-10 Batterieabdeckung/ Batteriefach
3-11 bis 3-15 Standardausrüstung
3-16 Schalter für LCD Display- Hinterleuchtung
3-17 9V DC Adapter Eingangsbuchse
3-18 RS 232 Ausgangsanschluss
4. Nulleinstellung und Messung
Die Druck- und Zugmessfunktion wird automatisch
durchgeführt. Eine Druckmessung zeigt das Symbol „-„ vor
dem Messergebnis.
5. Normale Messung
-Einschalten des Gerätes über die POWER- Taste auf „I".
- Anschließend wird die gewünschte Einheit festgelegt.
Display Nulleinstellung
