Beispiele mit Induktionsschleifen

Im Folgenden sind Beispiele für die vorprogrammierten
Induktionsschleifenfunktionen von Seite 36 - P630 – Schleifenmodus -
dargestellt. Es wird gezeigt, wie die gewünschte Funktion durch die
Induktionsschleifenauswertung und Richtungslogik realisiert werden kann. Für
die dargestellten Beispiele gibt es in der Steuerung eine Voreinstellung, die
über die Modus-Nummer ausgewählt werden kann.
2.4.1 Modus 1 – Sichern u. Schließen mit einer Schleife
Variante A
Variante B

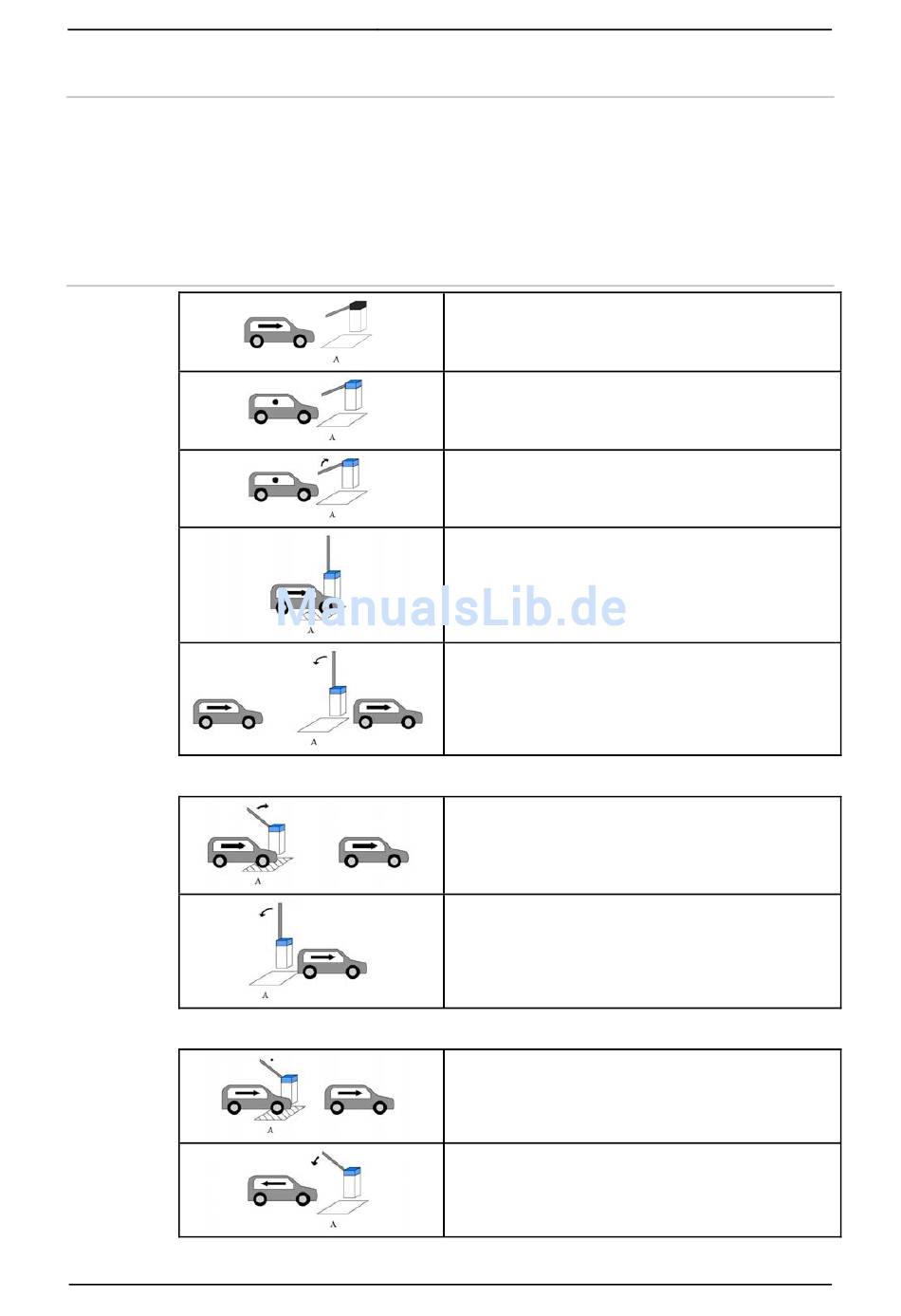

Das Fahrzeug fährt an die Schranke.
Das Fahrzeug stoppt vor der Schranke.
Die Schranke wird durch einen externen
Befehl (Taster, Funk, Bussystem etc.)
geöffnet.
Fahrzeug fährt durch die Schranke. Die
Schleife A sichert.
Nach der Durchfahrt schließt die Schranke.
Der Schließbefehl wird beim Verlassen der
Schleife A erzeugt.
Induktionsschleifen-Sichern (P545 = 0)
Die Schranke öffnet, wenn beim Schließen
ein Fahrzeug auf die Schleife A fährt.
Nach der Durchfahrt schließt die Schranke.
Der Schließbefehl wird beim Verlassen der
Schleife A erzeugt.
Induktionsschleifen-Sichern (P545 = 1)
Die Schranke stoppt, wenn beim Schließen
ein Fahrzeug auf die Schleife A fährt.
Nach dem Zurückfahren und Freigeben der
Schleife A schließt die Schranke.
