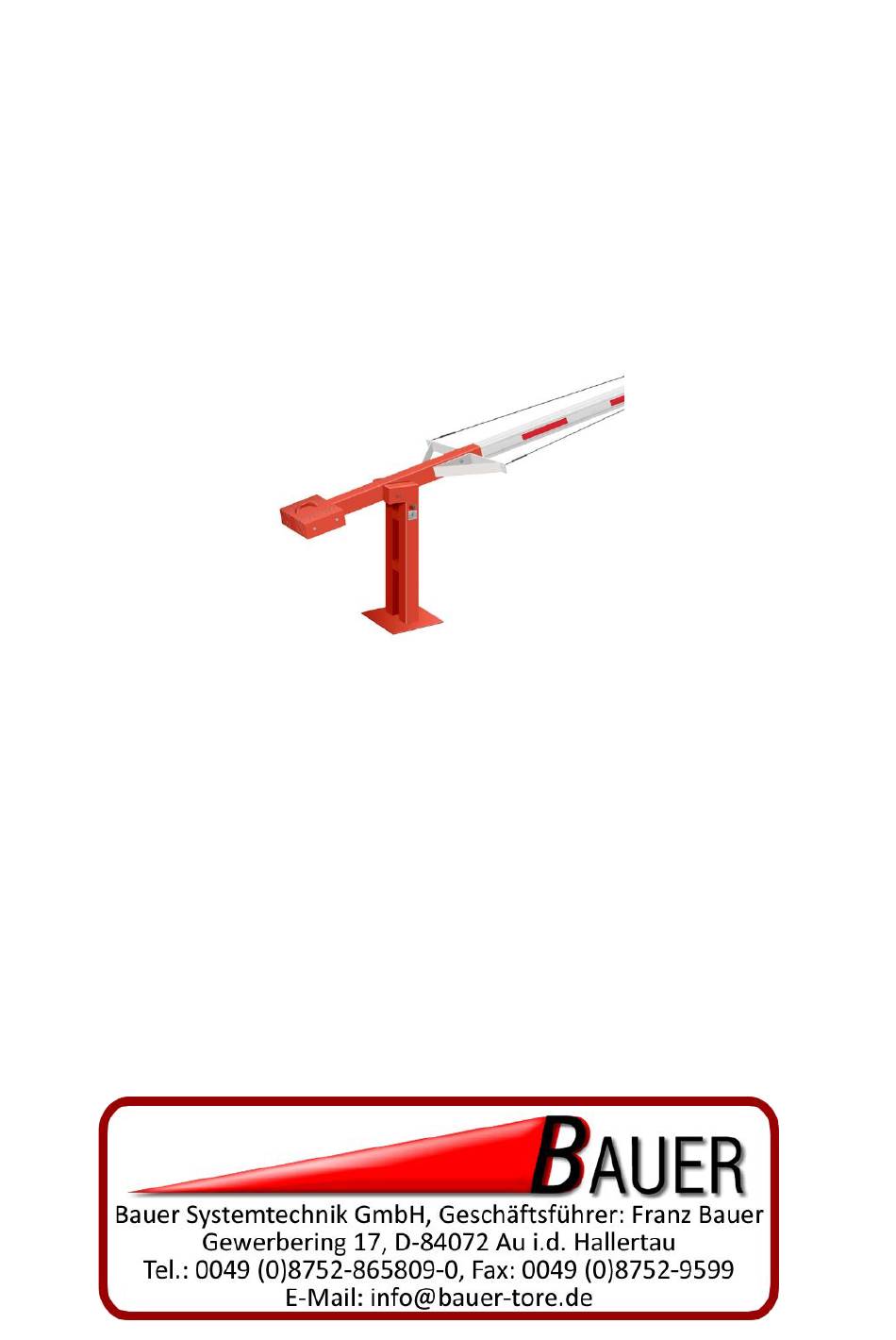

- Seite 1 Montageanleitung Handschranken EH 25L – 75L Original Betriebsanleitung D-ID: V8_3 – 03.16...
-
Seite 2: Inhaltsverzeichnis
EH 25L – 75L Inhaltsverzeichnis Allgemeines Sicherheit Transport und Lagerung Technische Daten Montagemaße Montage Bedienung... -
Seite 3: Allgemeines
EH 25L – 75L Allgemeines Allgemein Die Betriebsanleitung muss ständig am Einsatzort der Geräte verfügbar sein. Sie ist von jeder Person, die mit der Bedienung, Wartung, Instandhaltung und dem Transport der Geräte beauftragt wird, gründlich zu lesen und einzuhalten. Unsachgemäße Bedienung, mangelhafte Wartung oder Nichtbeachten der in dieser Anleitung aufgeführten Anweisungen, kann zur Gefährdung von... - Seite 4 EH 25L – 75L GEFAHR! …weist auf eine unmittelbare gefährliche Situation hin, die zum Tod oder schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! …weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
-
Seite 5: Sicherheit
Bestimmungsgemäße Verwendung Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung der Schranke gewährleistet. Die Schranken der Baureihe EH 25L-75L dienen nach der Montage der Durchfahrtskontrolle von Personen- und Fahrzeugwegen. Jede darüber hinausgehende und/oder andersartige Verwendung ist untersagt und gilt als nicht bestimmungsgemäß. -
Seite 6: Transport Und Lagerung
EH 25L – 75L Transport und Lagerung Transportinspektion Die Lieferung ist unmittelbar nach Erhalt auf mögliche Transportschäden zu untersuchen. Bei vorhandenen Schäden sind Art und Umfang des Schadens auf der Annahmequittung zu vermerken oder die Annahme zu verweigern. Im Schadensfall ist die Firma ELKA-Torantriebe sofort zu informieren. -
Seite 7: Technische Daten
EH 25L – 75L Technische Daten Model Sperrbreite Anzahl Anzahl Gesamt- Gesamt- (mm) gewicht gewicht Gegen- Gegen- ohne gewichte gewichte Pendel- Pendel- ohne stütze (kg) stütze Pendel- Pendel- (kg) stütze stütze EH 25L 2.500 EH 30L 3.000 EH 35L 3.500 EH 40L 4.000... -
Seite 8: Montagemaße
EH 25L – 75L Montagemaße Abbildung 1 (1) Sperrbreite = Baumlänge Holmaufnahme (2) Mitte Fundament = Baumlänge Rastbolzen (3) Auflagepfosten (10) Schloss (4) Schloss (11) Ständer (5) Pendelstütze (12) Riegelscheibe (6) Schutzgummi (13) Gewichtsplatten (7) Baum (14) Griff... -
Seite 9: Montage
EH 25L – 75L Montage HINWEIS! Das Fundament muss unbedingt frostfrei sein mit einer waagerechten Oberfläche von 550mm x 550mm für den Schrankenständer und 350mm x 350mm für den (optionalen) Auflagepfosten. HINWEIS! Wir empfehlen für die Fundamente der Schranken min. eine Betonfestigkeitsklasse von C20/25 (oder höher), sowie die Verwendung von... - Seite 10 EH 25L – 75L Vandalismusschutz Abbildung 3 Die Befestigungsschrauben der Riegelscheibe stellen einen Vandalismusschutz (Sollbruchstelle) dar. Sie verhindern beim Aufdrücken des Baumes größere Schäden an der Mechanik. Die Befestigungsschrauben sollten nur durch gleichwertige Schrauben ersetzt werden (DIN 912 – M6 x 25 – 8.8).
-
Seite 11: Montage Der Baumabspannung
EH 25L – 75L Montage der Baumabspannung Abbildung 4 1. Die Trapezwinkel werden an der Holmaufnahme mit den Schrauben des Schrankenbaumes links und rechts montiert. Achten Sie dabei auf die Ausrichtung (siehe Bild, rechts). 2. Die Abspannwinkel werden zusammen mit der Baumverlängerung an den Schrankenbaum geschraubt. -
Seite 12: Bedienung
EH 25L – 75L Bedienung Standard-Ausführung Abbildung 5 (1) Auflagepfosten (5) Riegelscheibe (2) Holmaufnahme (6) Gewichtsplatten (3) Rastbolzen (7) Griff (4) Ständer Öffnen: 1. Ziehen Sie den Rastbolzen aus der Riegelscheibe. 2. Drücken Sie die Holmaufnahme am Griff nach unten. Bewegen Sie den Schrankenbaum in die senkrechte Position bis der Rastbolzen in der Riegelscheibe wieder arretiert. -
Seite 13: Ausführung Mit Verriegelung Durch Profilhalbzylinder Mit
EH 25L – 75L Ausführung mit Verriegelung durch Profilhalbzylinder mit Zwangsschließung und Feuerwehrdreikant am Schrankenständer Öffnen mit Profilhalbzylinder: 1. Entriegeln Sie am Schrankenständer das Profilhalbzylinderschloss, indem Sie den Profilhalbzylinderschlüssel um ca. 180° nach links drehen. Abbildung 6 Abbildung 7 2. Ziehen Sie den Rastbolzen aus der Riegelscheibe und drücken Sie die Holmaufnahme am Griff nach unten. - Seite 14 EH 25L – 75L Abbildung 8 3. In dieser Position ist es nicht möglich den Profilhalbzylinderschlüssel aus dem Schloss zu entfernen (Zwangsschließung). Abbildung 9 Schließen mit Profilhalbzylinder: 1. Ziehen Sie den Rastbolzen aus der Riegelscheibe. Ziehen Sie die Holmaufnahme am Griff nach oben. Bewegen Sie den Schrankenbaum in die waagerechte Position bis Sie den Rastbolzen in der Riegelscheibe wieder arretieren können.
- Seite 15 EH 25L – 75L Abbildung 10 2. In dieser Position können Sie den Profilhalbzylinderschlüssel entfernen. Abbildung 11...
-
Seite 16: Ausführung Mit Verriegelung Durch Profilhalbzylinder
EH 25L – 75L Ausführung mit Verriegelung durch Profilhalbzylinder ohne Zwangsschließung und Feuerwehrdreikant am Schrankenständer Öffnen mit Profilhalbzylinder: 1. Entriegeln Sie am Schrankenständer das Profilhalbzylinderschloss, indem Sie den Profilhalbzylinderschlüssel um ca. 180° nach links drehen und den Rastbolzen aus der Riegelscheibe ziehen. - Seite 17 EH 25L – 75L Ausführung mit Verriegelung durch Profilhalbzylinder mit / ohne Zwangsschließung und Feuerwehrdreikant am Schrankenständer Öffnen mit Feuerwehrdreikant: 1. Entriegeln Sie am Schrankenständer das Feuerwehrdreikantschloss, indem Sie den Feuerwehrdreikantschlüssel um ca. 180° nach links drehen. Abbildung 13 Abbildung 14...
- Seite 18 EH 25L – 75L Abbildung 15 3. Ziehen Sie den Rastbolzen aus der Riegelscheibe. Drücken Sie die Holmaufnahme am Griff nach unten. Abbildung 16 4. Bewegen Sie den Schrankenbaum in die senkrechte Position bis Sie den Rastbolzen in der Riegelscheibe wieder arretieren können.
- Seite 19 EH 25L – 75L Abbildung 17 Schließen: 1. Entriegeln Sie am Schrankenständer das Profilhalbzylinderschloss, indem Sie den Rastbolzen aus der Riegelscheibe ziehen. Ziehen Sie die Holmaufnahme am Griff nach oben. Bewegen Sie den Schrankenbaum in die waagerechte Position bis Sie den Rastbolzen in der Riegelscheibe wieder arretieren können.
- Seite 20 EH 25L – 75L Abbildung 19...
-
Seite 21: Ausführung Mit Verriegelung Durch Profilhalbzylinder Oder Feuerwehrdreikant Am Auflagepfosten
EH 25L – 75L Ausführung mit Verriegelung durch Profilhalbzylinder oder Feuerwehrdreikant am Auflagepfosten Abbildung 20 (1) Auflagepfosten (5) Riegelscheibe (2) Holmaufnahme (6) Gewichtsplatten (3) Rastbolzen (7) Griff (4) Ständer (8) Schloss Öffnen: 1. Entriegeln Sie am Auflagepfosten das Profilhalbzylinderschloss oder das Feuerwehrdreikantschloss. - Seite 22 EH 25L – 75L Schließen: 1. Entriegeln Sie am Auflagepfosten das Profilhalbzylinderschloss oder das Feuerwehrdreikantschloss. 2. Ziehen Sie den Verriegelungsbolzen aus der Gabel des Pfostens. 3. Ziehen Sie den Rastbolzen aus der Riegelscheibe. 4. Ziehen Sie die Holmaufnahme am Griff nach oben. Bewegen Sie den Schrankenbaum in die waagerechte Position bis der Rastbolzen in der Riegelscheibe wieder arretiert.
- Seite 23 EH 25L – 75L Index Allgemeine Sicherheitshinweise... 4 Montage ........8 Allgemeines ......... 2 Montagemaße ......7 Baumabspannung ..... 10 Sicherheit ........4 Bedienung ......... 11 Sicherheitshinweise für den Betrieb ............ 4 Bestimmungsgemäße Verwendung ............ 4 Symbolerklärung......2 Fundament ........8 Technische Daten .....
