Bauer T 1500 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

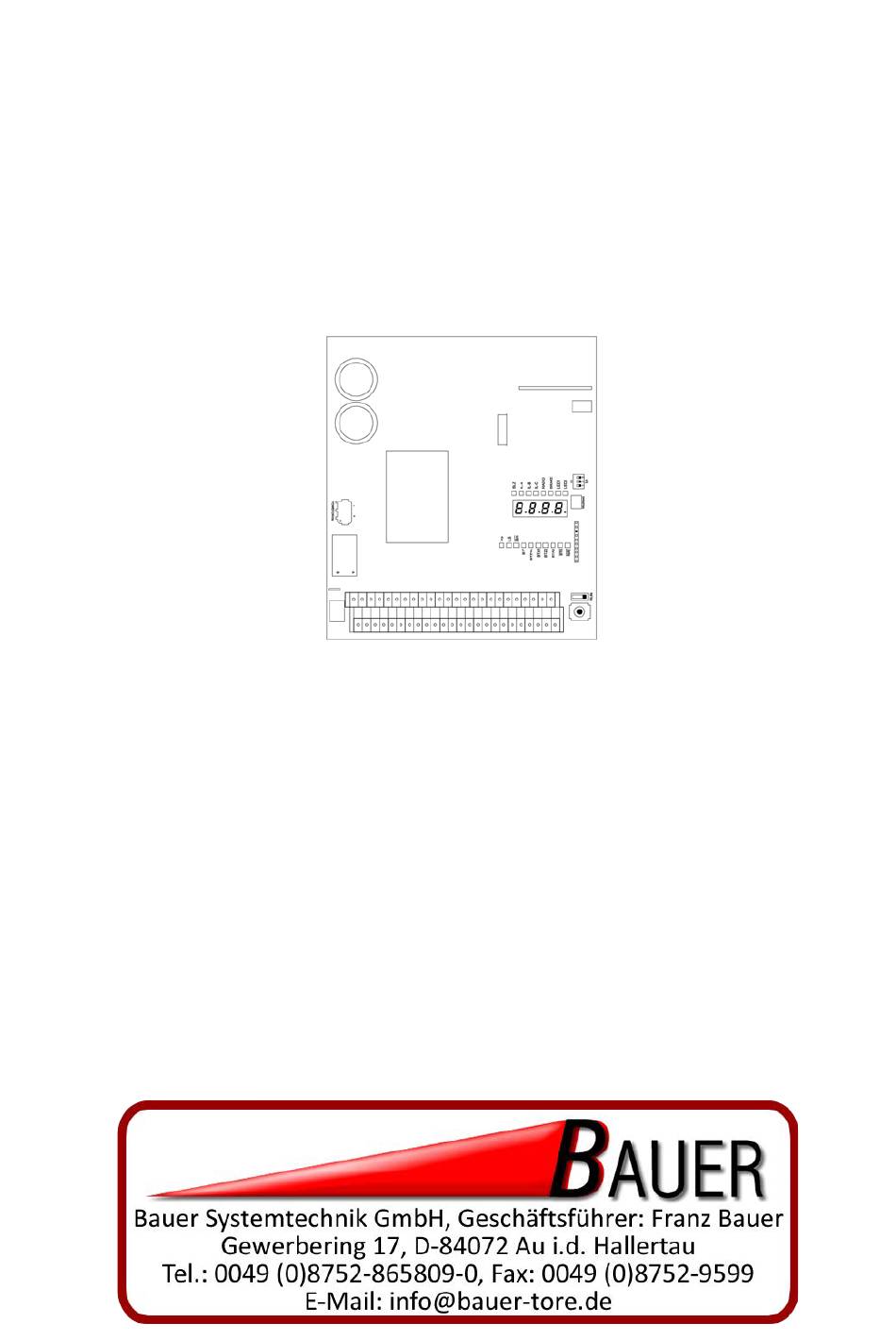

Betriebsanleitung
Schranken T 1500 - T 3500, P 2500 - P 5000
Teil 2 von 2
Motorsteuerung MO 24
Original Betriebsanleitung
D-ID: V3_1 – 03.19
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bauer T 1500

Inhaltszusammenfassung für Bauer T 1500

  • Seite 1 Betriebsanleitung Schranken T 1500 - T 3500, P 2500 - P 5000 Teil 2 von 2 Motorsteuerung MO 24 Original Betriebsanleitung D-ID: V3_1 – 03.19...

  • Seite 2: Inhaltsverzeichnis

    MO 24 Inhaltsverzeichnis   Allgemeines ........................2     Symbolerklärung ....................... 3     Urheberschutz ........................3     Motorsteuerung MO 24....................4       Anschlüsse der MO 24 ..................... 4 2.1.1   Anschlussbild MO 24 ......................4    ...

  • Seite 3: Allgemeines

    MO 24 Allgemeines Die Betriebsanleitung muss ständig am Einsatzort der Geräte verfügbar sein. Sie ist von jeder Person, die mit der Bedienung, Wartung, Instandhaltung und dem Transport der Geräte beauftragt wird, gründlich zu lesen und einzuhalten. Unsachgemäße Bedienung, mangelhafte Wartung oder Nichtbeachten der in dieser Anleitung aufgeführten Anweisungen kann zur Gefährdung von Personen oder zu Sachschäden führen.

  • Seite 4: Symbolerklärung

    MO 24 Symbolerklärung WARNUNG! Hinweise zur Sicherheit von Personen und des Torantriebes/der Schranke selbst sind durch Symbole gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden, um Unfälle und Sachschäden zu vermeiden. GEFAHR! …weist auf eine unmittelbare gefährliche Situation hin, die zum Tod oder schweren Verletzungen führt, wenn sie nicht gemieden wird.

  • Seite 5: Motorsteuerung Mo 24

    MO 24 Motorsteuerung MO 24 Anschlüsse der MO 24 2.1.1 Anschlussbild MO 24 Die folgende Abbildung zeigt eine Übersicht über die Steuerung. Abbildung 1 D-ID: V3_1 – 03.19 Änderungen ohne Vorankündigung vorbehalten!

  • Seite 6: Ausgänge

    MO 24 2.1.2 Ausgänge Ausgang Funktion 1 - 2 12Vdc, stabilisiert, max. 500mA 12V - Gnd 3 - 4 24Vdc, stabilisiert, in Summe mit Klemme 5 und 7 max. 1500mA 24V - Gnd 5 - 6 24Vdc, stabilisiert, in Summe mit Klemme 3 und 7 max. 1500mA 24V - Gnd 7 - 8 24Vdc, stabilisiert, in Summe mit Klemme 3 und 5 max.
  • Seite 7 MO 24 Eingang Kontakt Funktion auf dem Display aus. Es kann über das Bussystem konfiguriert werden, ob die Schranke stoppt solange Baum-Ab gemeldet wird, oder ob nur die Fehlermeldung erzeugt wird. 27 - 28 Induktionsschleife A LOOP-A 29 - 30 Induktionsschleife B LOOP-B 31 - 32...

  • Seite 8: Leuchtanzeigen

    MO 24 2.1.5 Leuchtanzeigen Bezeichnung Farbe Funktion gelb Leuchtet, wenn die Betriebsspannung eingeschaltet ist. grün Leuchtet, wenn der Kontakt LS geöffnet ist. grün Leuchtet, wenn der Kontakt Baum-Ab geschlossen ist. grün Leuchtet, wenn der Kontakt BT-BTA3-BTZ1B geschlossen ist. BTZ1A grün Leuchtet, wenn der Kontakt BTZ1A geschlossen ist.

  • Seite 9: Lernmenü

    MO 24 Lernmenü Abbildung 2 Um die Steuerung einzulernen und Betriebsparameter einzustellen stehen eine vier-stellige 7- Segment-Anzeige und ein Joystick (1) auf der Steuerungsplatine zur Verfügung. Der Joystick hat die Funktionen UP, DOWN und PROG. In der folgenden Beschreibung wird folgende Schreibweise verwendet: Joystick nach oben drücken.
  • Seite 10 MO 24 Abbildung 3 Einstellen einer Zahl Die Eingabe einer Zahl im Menü erfolgt immer in gleicher Weise und ist deshalb nur an dieser Stelle beschrieben. Bei Aktivierung eines Menüpunktes, bei dem eine Zahl eingestellt werden soll, wird der aktuell eingestellte Zahlenwert im Display angezeigt.
  • Seite 11 MO 24 Haupt- Unter- Funktion menü menü Seite P100 Grundfunktionen P101 Auswahl der Schrankengeschwindigkeit und Lernen der Lichtschranken P102 Funkcode P103 Auswahl der Stromversorgung: Normal (optional mit Akku) Normal mit Netzausfallerkennung P104 Öffnungsbegrenzung P105 Ausblendung der Sicherheitseinrichtung vor der Endlage ZU P1PP Rücksprung ins Hauptmenü...
  • Seite 12 MO 24 Haupt- Unter- Funktion menü menü Seite P510 Rotampel (RtApl) in Endlage ZU P511 Rotampel (RtApl) bei Vorwarnung vor dem Öffnen P512 Rotampel (RtApl) bei Vorwarnung vor dem Schließen P513 Rotampel (RtApl) beim Öffnen P514 Rotampel (RtApl) beim Schließen P515 Rotampel (RtApl) bei Zwischenstopp P516...
  • Seite 13 MO 24 Haupt- Unter- Funktion menü menü Seite P570 Auswahl der Schrankenserie P5PP Rücksprung ins Hauptmenü zu P600 P600 Induktionsschleifen-Grundeinstellung P601 Empfindlichkeitsstufe Schleife A P602 Empfindlichkeitsstufe Schleife B P603 Empfindlichkeitsstufe Schleife C P610 Haltezeit Schleife A P611 Haltezeit Schleife B P612 Haltezeit Schleife C P620...

  • Seite 14: Menü P100 - Grundfunktionen

    MO 24 Haupt- Unter- Funktion menü menü Seite links P748 Richtungslogik 2: Anwesenheit melden oder sperren bei Drauffahrt von rechts P7PP Rücksprung ins Hauptmenü zu P800 P800 Rücksetzen P801 Rücksetzen auf Werkseinstellungen P802 Rücksetzen auf Kunden-Werkseinstellungen P8PP Rücksprung ins Hauptmenü zu PPPP PPPP Speichern und Verlassen des Lernmenüs Tabelle5...
  • Seite 15 2.2.1.4 P104 – Einstellen der Öffnungsbegrenzung HINWEIS! Die Funktion "Öffnungsbegrenzung" muss bei den Schranken T 1500 - T 3500 auf 90° gesetzt sein. Ein Öffnungsbegrenzung (P104 ≠ 0) ist nicht zulässig. HINWEIS! Bei der Funktion "Öffnungsbegrenzung" kann es aufgrund der verkürzten Bewegung zu einem unruhigen Anlaufverhalten aus der (begrenzten) Position AUF kommen.

  • Seite 16: Menü P200 - Einstellungen Bussystem

    MO 24 Öffnungsbegrenzung bei ca. 75° Öffnungsbegrenzung bei ca. 70° Öffnungsbegrenzung bei ca. 65° Öffnungsbegrenzung bei ca. 60° Öffnungsbegrenzung bei ca. 55° Tabelle 9 Danach ist dieser Punkt abgeschlossen und es erfolgt ein Rücksprung in den Menüpunkt P105. 2.2.1.5 P105 – Einstellen der Ausblendung der Sicherheitsfunktion Mit der Ausblendung der Sicherheitsfunktion wird festgelegt, ob die Sicherheitseinrichtung Lichtschranke (LS), Sicherheitskontaktleiste ZU (SLZ) und Sichern durch Induktionsschleife in dem ausgewählten Bereich vor der Endlage ZU ausgewertet oder ausgeblendet werden.

  • Seite 17: Menü P300 - Einstellungen Div. Zeiten

    MO 24 2.2.2.4 P230-P233 – Subnetz-Maske Die 4 Byte der Subnetz-Maske werden in dezimaler Form unter P230 bis P233 eingestellt. Beispiel: Für 255.255.255.0 müssen folgende Einstellungen vorgenommen werden:  P230 = 255  P231 = 255  P232 = 255 ...
  • Seite 18 MO 24 2.2.3.2 P302 – Vorwarnzeit (Öffnen) Im Menüpunkt P302 kann die Vorwarnzeit vor dem Öffnen im Bereich von 0,0s bis 655,0s eingestellt werden. Mit dem Wert 0,0s ist die Vorwarnzeit vor dem Öffnen ausgeschaltet. Werkseinstellung: 0,0s = keine Vorwarnzeit vor dem Öffnen 2.2.3.3 P303 –...

  • Seite 19: Menü P400 - Einstellungen Div. Zähler

    MO 24 2.2.4 Menü P400 – Einstellungen div. Zähler 2.2.4.1 P401 – Wartungsintervall Bei jeder Schrankenbewegung wird der Wartungszähler inkrementiert (+1). Wenn der Wartungszähler höher ist als das eingestellte Wartungsintervall, dann wird die Wartungsmeldung erzeugt. In diesem Fall kann z.B. ein Multifunktionsrelais eingeschaltet werden. Der Einstellbereich ist 1000 bis 9999000 in Vielfachen von 1000.
  • Seite 20 MO 24 Anzeige Betriebsart / Funktion Steuerung angezeigt wird. Wartung: Das Multirelais wird aktiviert, wenn der Wartungszähler größer als das eingestellte Wartungsintervall ist. Baum-Ab-Meldung: Das Multirelais wird aktiviert, wenn der Kontakt „Baum-ab“ geöffnet wird. Tandembetrieb: Das Multirelais ist aktiv, wenn die Schranke nicht in Endlage ZU steht. Bei der Vorwarnung vor dem Öffnen ist es bereits aktiviert.
  • Seite 21 MO 24 Anzeige Betriebsart / Funktion Durchfahrt von rechts erkannt hat. Richtungslogik von links: Relais gibt einen Puls aus, wenn die Richtungslogik eine Durchfahrt von links erkannt hat. Das Relais ist eingeschaltet, wenn die Schranke geschlossen ist. Während der Vorwarnung vor dem Öffnen ist das Relais bereits ausgeschaltet. Das Relais ist ebenfalls ausgeschaltet, wenn Kontakt von BTS geöffnet ist.
  • Seite 22 MO 24 2.2.5.3 P520-P526 – Betriebsarten für Grünampel Die Steuerung besitzt sechs Multifunktionsrelais. Das Multirelais 6 ist werkseitig für eine Grünampel vorgesehen, kann aber auch anders verwendet werden - siehe Seite 21. Die folgende Tabelle zeigt die möglichen Betriebsarten für die Grünampel. Menü- Funktion Anzeige...
  • Seite 23 MO 24 2.2.5.5 P540 – Auswahl Tasterfunktion BT-BTA3-BTZ1B Für die Funktionen BT, BTA3 und BTZ1B steht nur ein gemeinsamer Eingang zur Verfügung. Im Menüpunkt P540 kann eingestellt werden, welche Funktion der Eingang hat. Anzeige Funktion BT – Bedientaster mit Folgelogik. Die Bedienfolge von BT ist abhängig von der Betriebsart der Zulaufautomatik und der Zählfunktion.
  • Seite 24 MO 24 Wenn in der zweiten Phase ein Fehler auftritt, wird angenommen, dass ein Hindernis in die Lichtschranke geraten ist. Das Schließen wird abgebrochen. Eine Fehlermeldung wird nicht erzeugt. An die Steuerung können bis zu 6 Lichtschranken angeschlossen und getestet werden. Dazu werden alle Relaisausgänge der Empfänger in Reihe geschaltet.
  • Seite 25 MO 24 2.2.5.10 P545 – Induktionsschleifen-Sichern-Modus Eine oder mehrere Induktionsschleifen können die Funktion „Sichern“ haben. In P545 wird festgelegt, welche Funktion durch die Induktionsschleife beim Sichern ausgelöst wird. Anzeige Funktion Stopp und sofort öffnen Stopp (= „FREEZE“) Tabelle 20 Die Funktion „ … und nach Freigabe der Induktionsschleife Schließen“ wird realisiert, indem bei der entsprechenden Schleife die Funktion „Schließen beim Verlassen der Schleife“...
  • Seite 26 Zuwiderhandlungen erlischt die Konformität und ELKA lehnt jede Gewährleistung ab. Schranken-Modell Schrankengeschwindigkeit "TOLL" Modell Kennziffer schnell standard langsam (P570) (P101) Laufzeit (P101) Laufzeit (P101) Laufzeit T 1500 0,3s 0,45s T 3000 0,6s 0,9s D-ID: V3_1 – 03.19 Änderungen ohne Vorankündigung vorbehalten!
  • Seite 27 MO 24 T 3500 0,9s 1,3s Tabelle26 Schranken-Modell Schrankengeschwindigkeit "Parking" Modell Kennziffer schnell standard langsam (P570) (P101) Laufzeit (P101) Laufzeit (P101) Laufzeit P 2500 0,9s 1,3s 2,5s P 3000 1,3s 1,8s 2,5s P 3500 1,8s 2,5s 3,8s P 4000 2,8s 3,8s 4,5s P 5000...

  • Seite 28: Menü P600 - Induktionsschleifen-Grundeinstellungen

    MO 24 2.2.6 Menü P600 – Induktionsschleifen-Grundeinstellungen 2.2.6.1 Technische Daten (Schleifendetektoren) Zulässiger Bereich: 30µH bis 450µH Schleifeninduktivität Empfohlener Bereich: 50µH bis 300µH Schleifenwiderstand < 8Ohm (inklusive Zuleitung) Schutzbeschaltung Galvanische Trennung (1kV Spannungsfestigkeit) Tabelle 28 2.2.6.2 Induktionsschleifenauswertung Die Induktionsschleifenauswertung der MO 24 besteht aus drei Auswertegeräten (Schleife A, B und C), zwei Richtungslogiken und einem Fahrzeugzähler.
  • Seite 29 MO 24 Menüpunkt Schleife Einstellbereich Stufe Empfindlichkeit P601 Schleife A P602 Schleife B P603 Schleife C Tabelle 30 2.2.6.5 P610-P612 – Haltezeitstufen der Schleifen A, B, C Ist die Schleife länger als die eingestellte Haltezeit belegt, wird ein Neuabgleich der Schleife durchgeführt.

  • Seite 30: Anzeige Beschreibung

    MO 24 Durch Aktivierung des Menüpunktes P630 wird geprüft, ob die aktuelle Konfiguration der Schleifenlogik einem der vordefinierten Modi entspricht. Bei Übereinstimmung wird die Nummer des Modus angezeigt, sonst die Nummer „9“. Anzeige Beschreibung Siehe auch Alle Schleifen ausgeschaltet. Modus 1 – Sichern u. Schließen mit einer Schleife Seite 37 Modus 2 –...
  • Seite 31 MO 24 2.2.7.2 P730-P748 – Richtungslogik 1 und Richtungslogik 2 einstellen Die Signale „Schleife belegt“ von jeweils zwei Schleifen können von der Richtungslogik (1 oder 2) ausgewertet werden. Damit lässt sich erkennen, ob ein Fahrzeug von einer bestimmten Richtung auf die beiden Schleifen gefahren ist, oder ob ein Fahrzeug aus einer bestimmten Richtung über die zwei Schleifen gefahren ist.
  • Seite 32 MO 24 Drauffahrt von Schließen rechts Anwesenheit Keine Funktion P737 P747 melden oder Anwesenheit melden sperren bei der Drauffahrt Anwesenheitsmeldung sperren von links Anwesenheit Keine Funktion P738 P748 melden oder Anwesenheit melden sperren bei Anwesenheitsmeldung sperren der Drauffahrt von rechts Tabelle 34 D-ID: V3_1 –...

  • Seite 33: Menü P800 - Werkseinstellungen

    MO 24 2.2.8 Menü P800 – Werkseinstellungen Abbildung 6 Wenn die Steuerung ausgeliefert wird, sind der Konfigurationsspeicher und der Kundenspeicher mit der Werkseinstellung voreingestellt. Im Betrieb arbeitet die Steuerung mit den Parametern aus dem Konfigurationsspeicher. Beim Einlernen und beim Einstellen, sei es Konfigurieren per Display und Joystick oder über den Bus, werden die Daten im Konfigurationsspeicher verändert und gespeichert.
  • Seite 34 MO 24 Hauptmenü Untermenü Werkseinstellung P1PP P200 P201 RS485- Schrankenadresse P210 IP-Adresse - Teil 1 P211 IP-Adresse - Teil 2 P212 IP-Adresse - Teil 3 P213 IP-Adresse - Teil 4 P220 Gateway-Adresse - Teil 1 P221 Gateway-Adresse - Teil 2 P222 Gateway-Adresse - Teil 3 P223...
  • Seite 35 MO 24 Hauptmenü Untermenü Werkseinstellung P522 Grünampel - Vorwarnung ZU P523 Grünampel - Öffnen P524 Grünampel - Schließen P525 Grünampel - Zwischenstopp P526 Grünampel - Endlage AUF P530 Warnlicht - Endlage ZU P531 Warnlicht - Vorwarnung AUF P532 Warnlicht - Vorwarnung ZU P533 Warnlicht - Öffnen P534...
  • Seite 36 MO 24 Hauptmenü Untermenü Werkseinstellung P701 Schleife A - Ein-/Ausschalten P702 Schleife A - Befahren und Sichern P703 Schleife A - Verlassen P704 Schleife A - Anwesenheit P711 Schleife B - Ein-/Ausschalten P712 Schleife B - Befahren und Sichern P713 Schleife B - Verlassen P714 Schleife B - Anwesenheit...

  • Seite 37: Fehlermeldungen

    MO 24 Fehlermeldungen Die Steuerung überwacht 16 verschiedene Betriebsparameter und generiert im Fehlerfall eine Fehlermeldung auf dem Display. Anzeige Telegrammbezeichnung Bedeutung eR01 f_baum_ab Der Kontakt Baum-ab ist geöffnet. eR02 f_uext_12v Die externe 12V Versorgungsspannung wurde auf Grund einer Überlasterkennung abgeschaltet. Prüfen Sie die ext.

  • Seite 38: Beispiele Mit Induktionsschleifen

    MO 24 Tritt ein Fehler auf, wird dessen Nummer auf dem Display angezeigt. Sind mehrere Fehler gleichzeitig vorhanden, werden ihre Nummern nacheinander auf dem Display angezeigt. Die Steuerung hat einen 10-stufigen Fehlerspeicher. Bei jeder Änderung wird der aktuelle Fehlerstatus zusammen mit dem Betriebsstundenzähler als Zeitstempel gespeichert. Über das Bussystem kann der Fehlerspeicher abgefragt und analysiert werden.
  • Seite 39 MO 24 Variante B Induktionsschleifen-Sichern (P545 = 1) Die Schranke stoppt, wenn beim Schließen ein Fahrzeug auf die Schleife A fährt. Nach dem Zurückfahren und Freigeben der Schleife A schließt die Schranke. Weitere Hinweise - Siehe 2.2.5.10 P545 – Induktionsschleifen-Sichern-Modus D-ID: V3_1 –...

  • Seite 40: Modus 2 - Sichern U. Schließen Mit Zwei Schleifen

    MO 24 2.4.2 Modus 2 – Sichern u. Schließen mit zwei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug stoppt. Die Schranke wird durch einen externen Befehl geöffnet. Durch die Schleifen B und A wird gesichert. Beim Verlassen von Schleife B wird ein Schließbefehl erzeugt, aber durch Schleife A wird gesichert.
  • Seite 41 MO 24 Beim Verlassen von Schleife B wird ein Schließbefehl ausgelöst. Die Schranke bleibt aber geöffnet, da die Sicherungsschleife A belegt ist. Das zweite Fahrzeug löst beim Befahren von Schleife B einen Öffnungsbefehl aus. Gleichzeitig wird die Schranke durch das erste Fahrzeug auf Schleife A offengehalten. Das erste Fahrzeug löst beim Verlassen der Schleife A ein Schließbefehl aus.

  • Seite 42: Modus 4 - Anwesenheit, Sichern U. Schließen Mit Zwei Schleifen

    MO 24 2.4.4 Modus 4 – Anwesenheit, Sichern u. Schließen mit zwei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug stoppt auf der Schleife B. Die Anwesenheit wird von der Schrankensteuerung an den Ticketgeber gemeldet. Die Schranke wird durch einen externen Befehl geöffnet. Das Fahrzeug kann durchfahren.

  • Seite 43: Modus 5 - Anwesenheit, Öffnen, Sichern U. Schließen Mit Drei Schleifen

    MO 24 2.4.5 Modus 5 – Anwesenheit, Öffnen, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug stoppt auf der Schleife B. Die Anwesenheit wird von der Schrankensteuerung an den Ticketgeber gemeldet. Die Schranke wird durch einen externen Befehl geöffnet. Beim Verlassen von Schleife B wird ein Schließbefehl erzeugt.

  • Seite 44: Modus 6 - Öffnen Mit Richtungslogik, Sichern U. Schließen Mit Drei Schleifen

    MO 24 2.4.6 Modus 6 – Öffnen mit Richtungslogik, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug fährt auf Schleife C. Es gibt noch keinen Öffnungsbefehl. Das Fahrzeug fährt zusätzlich auf Schleife B. Jetzt wird ein Öffnungsbefehl erzeugt.

  • Seite 45: Modus 7 - Öffnen, Sichern U. Schließen Mit Drei Schleifen

    MO 24 2.4.7 Modus 7 – Öffnen, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke. Beim Befahren von Schleife B wird die Schranke geöffnet. Das erste Fahrzeug fährt durch die Schranke. Beim Verlassen von Schleife B wird ein Schließbefehl erzeugt. Schleife A sichert.

  • Seite 46: Modus 8 - Anwesenheit, Sichern U. Schließen Mit Drei Schleifen

    MO 24 Die beschriebenen Funktionen gelten auch für die Gegenrichtung. Hinweis für die Schleifenfunktion "Öffnen und Sichern": Bei Verwendung der Schleifenfunktion "Öffnen und Sichern" (P702, P712 oder P722) muss die "Auto- Sync-Funktion" (P549 - Seite 24) aktiviert werden. 2.4.8 Modus 8 – Anwesenheit, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke.

  • Seite 47: Außerbetriebnahme

    MO 24 Außerbetriebnahme Ein nicht mehr verwendbares Produkt sollte nicht als ganze Einheit, sondern in Einzelteilen und nach Art der Materialien recycelt werden. Nicht recycelbare Materialien sind umweltgerecht zu entsorgen.  Die Außerbetriebnahme, Demontage und Entsorgung des Produktes darf nur durch Fachpersonal durchgeführt werden.
  • Seite 48 MO 24 Index A  M  Allgemeines ..........2 Multirelais ..........18, 25 Anschlussbild MO 24 ........4 O  Ausblendung der Sicherheitsfunktion ..15 Ausgänge ............ 5 Offenhaltezeit ..........16 Auto-Sync-Funktion ........24 Öffnungsbegrenzung ......... 14 B  P  Baum-ab-Funktion ........24 Passwortschutz .........
