SW-Motech STREET-RACK Anbauanleitung Seite 5

04
Medium
0 4 M OE
Copyright by
SW-MOTECH GmbH & co KG
90
1
15

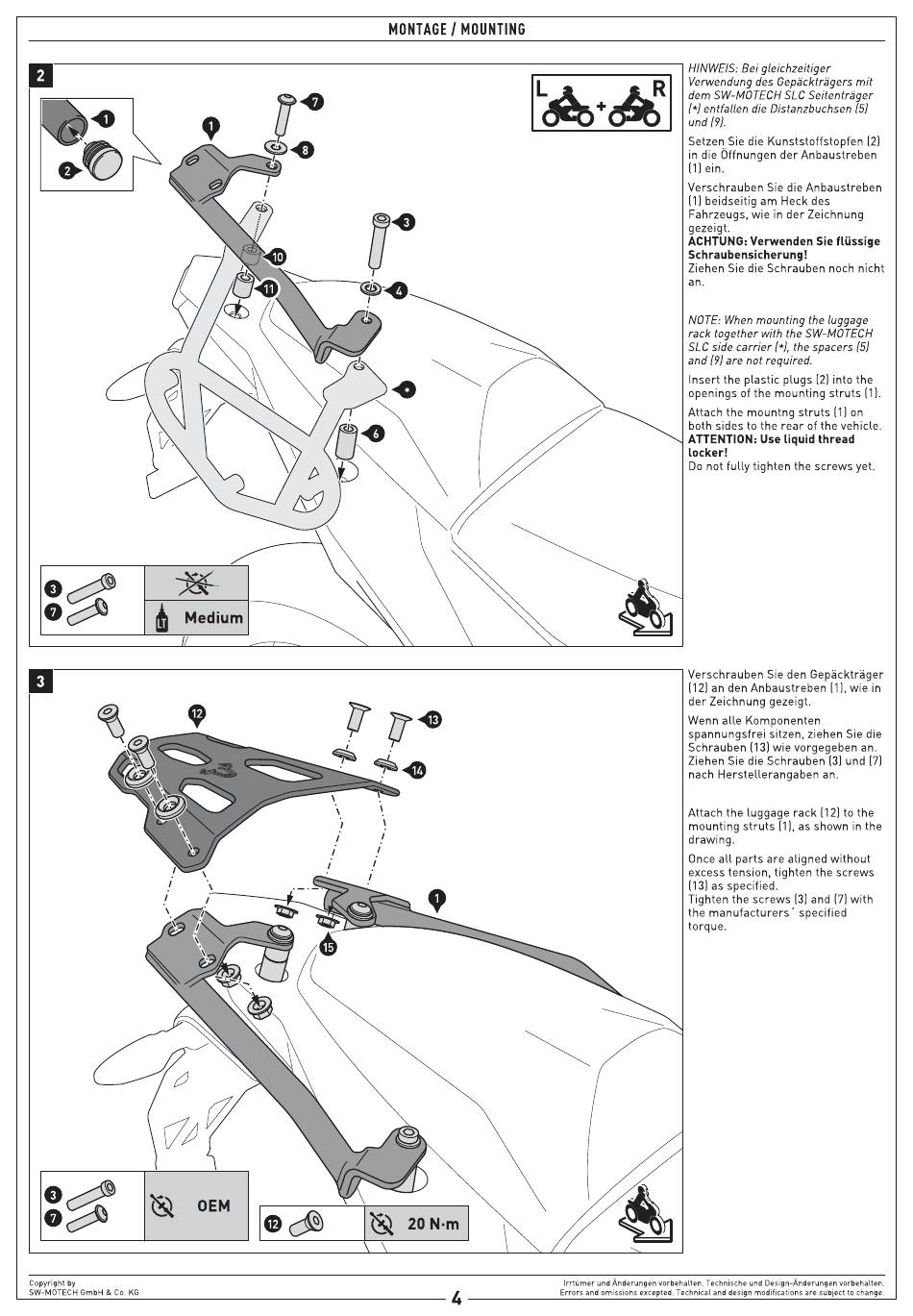

MONTAGE 1 MOUNTING
20 N.m
Errors and omissions excepted Technical and design modifications are subject to change
4
HINWEIS: Bei gleichzeitiger
Verwendung des Gepåcktrågers mit
R
dem SW-MOTECH SLC Seitentråger
entfallen die Distanzbuchsen
und
Setzen Sie die Kunststoffstopfen
in die Öffnungen der Anbaustreben
(1) ein.
Verschrauben
(1)beidseitig am Heck des
Fahrzeugs, wie in der Zeichnung
gezeigt.
ACHTUNG: Verwenden Sie flüssige
Schraubensicherung!
Ziehen Sie die Schrauben
an
NOTE: When mounting the luggage
rack together with the SW-MOTECH
SLC side carrier
and (9) are not required.
Insert the plastic plugs (2)into the
openings of the mounting struts (1).
Attach the mountng struts (1) on
both sides
ATTENTION: Use liquid thread
locker!
Do not fully tighten the screws yet
Verschrauben Sie den Gepäckträger
(12) an den Anbaustreben (1), wie in
der Zeichnung gezeigt
Wenn alle Komponenten
spannungsfrei
Schrauben (13)wie vorgegeben an
Ziehen Sie die Schrauben
nach Herstellerangaben
Attach the luggage rack (12)to the
mounting struts (1), as shown in the
drawing
Once all parts are aligned without
excess tension, tighten the screws
(13)as specified
Tighten the screws (3) and (7)with
the manufacturers
torque
Irrtümer undÄnderungenvorbehalten Technische und Design-Änderungen vorbehalten
(5)
(2)
Sie die Anbaustreben
noch nicht
the spacers (5)
to the rear of the vehicle
sitzen, ziehen Sie die
(3) und (7)
an.
' specified
