2.3.5
Peripheriegeräte für die Übertragung
Ethernet-Schnittstelle
Die Ethernet-Schnittstelle mit RJ-45-Stecker, beschrieben als ETH, befindet sich an der Frontseite des Gerätes. Die Ethernet-
Schnittstelle kann als Ersatz für die primäre RS-485-Schnittstelle für die Verbindung des Geräts mit LAN und für die einfache
Verbindung mit einem PC verwendet werden.
•
100Base-T
•
integrierter Switch für Daisy-Chain
•
empfohlene Kettenlänge: max. 10 Geräte
•
keine Netzwerkschleifen zulässig
•
ungenutzte Ports abdecken
•
funktional isoliert
USB
Die USB-Schnittstelle (USB-C) befindet sich an der Vorderseite des Gerätes und dient der Übertragung aktueller Messwerte,
des Gerätespeichers und der Gerätekonfiguration. Für den ordnungsgemäßen Betrieb der USB-Schnittstelle kann ein Treiber
auf Ihrem Betriebssystem notwendig sein.
•
USB 2.0
•
nicht galvanisch getrennt
•
Masse direkt mit PE verbunden
•
maximale Kabellänge: 3 m
Das Gerät kann über USB auch ohne Hauptversorgung betrieben werden (Service-Modus).
In diesem Zustand:
•
keine Messung
•
keine weiteren Kommunikationsschnittstellen
•
kein Displaybetrieb
•
Anzeige über grüne „Run"-LED
Empfohlen wird ein hochwertiges USB-Kabel ≤ 1,5 m.
RS485-Schnittstelle
Der serielle Anschluss RS485 dient der Übertragung aktueller Messwerte, des Gerätespeichers und der Gerätekonfiguration.
Für die serielle RS485-Schnittstelle werden die Anschlüsse A, B und GND verwendet. Die Endpunkte der Übertragungsleitung
müssen mit einem 120-Ω-Widerstand terminiert werden.
•
maximale Leitungslänge: 1200 m
•
galvanisch getrennt (funktionale Isolation)
Empfohlene Leitung:
•
geschirmtes Twisted-Pair 2×2×0,2 mm²

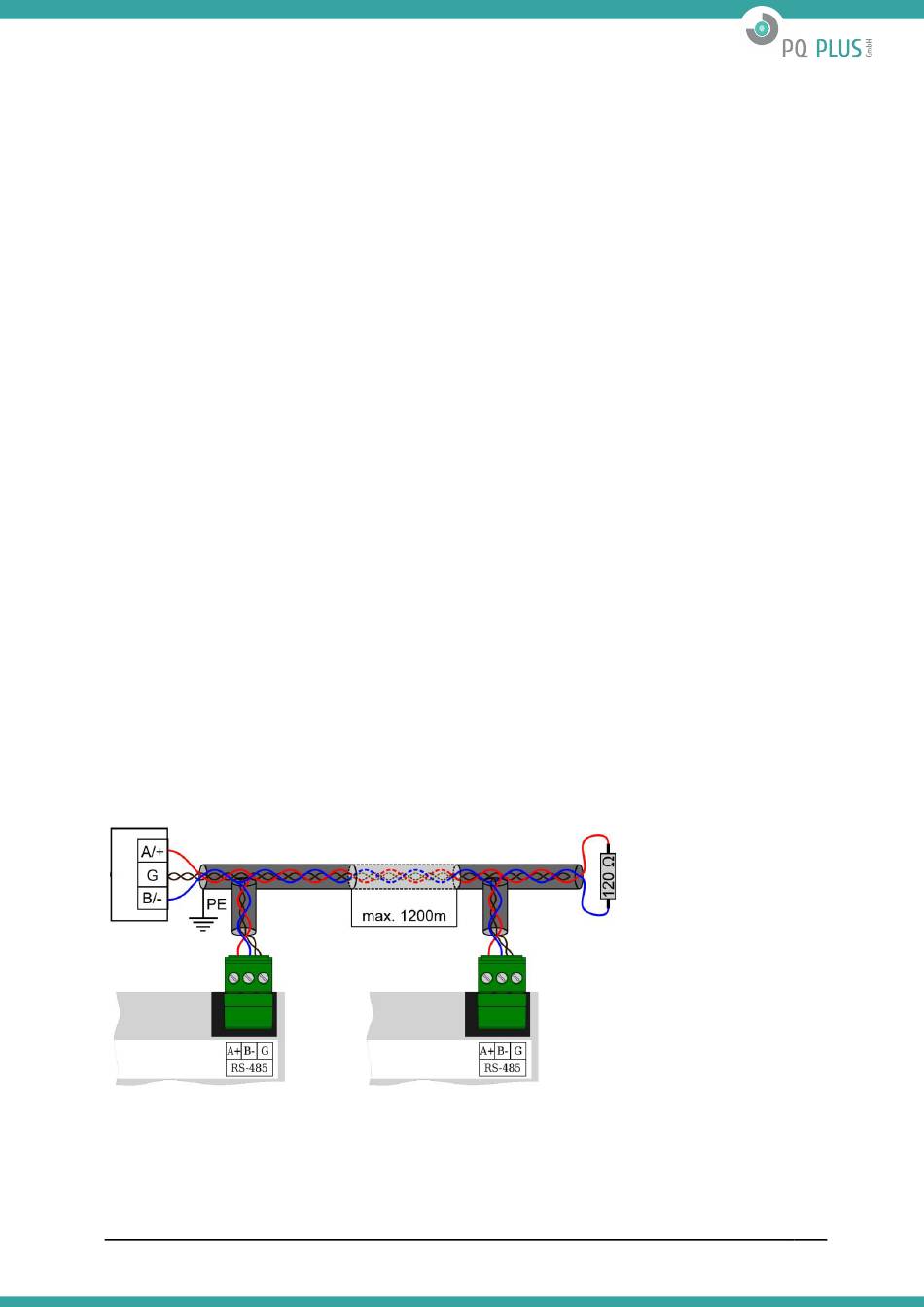

Abbildung 4: Typische Verdrahtung der RS485-Schnittstelle am UMD 705
