Unterstützte Firmware-Module (optional)
•
Power Quality (PQ S)
•
General Oszillogramm (GO)
•
Rundsteuersignale (RCS)
•
Modbus Master (MM)
•
Sampler (SV)
•
IEC 60870-5-104 (IEC104)
Der UMD 705 ist für Messungen in 3×230/400-V-Netzen mit 50 Hz vorgesehen und entspricht:
•
EN 62586-1, Klasse PQI-S-FI2
•
Genauigkeitsklasse S gemäß EN 61000-4-30
•
EN 62586-2 (Funktionstests und Unsicherheiten)
•
Zusätzlich erfüllt das Gerät die Anforderungen der EN IEC 61557-12 für Leistungs- und Energiemessung sowie IEEE 1459-
2010.
2 Betrieb des Messgeräts
2.1 Sicherheitsanforderungen für die Verwendung des UMD 705
Warnung!
Beim Betrieb des Geräts sind alle notwendigen Maßnahmen zu treffen, um Personen und Sachwerte
vor elektrischem Schlag und Schäden durch elektrischen Strom zu schützen.
•
Installation und Betrieb dürfen nur durch fachkundiges Personal erfolgen.
•
Bei Anschluss an spannungsführende Teile sind geeignete Schutzmaßnahmen vorzusehen.
•
Bei Montage und Wartung ist geeignete persönliche Schutzausrüstung zu verwenden.
•
Wird das Gerät nicht gemäß Herstellerangaben betrieben, kann die Schutzfunktion beeinträchtigt sein.
•
Beschädigte oder fehlfunktionierende Geräte dürfen nicht weiter betrieben werden.
•
Stromwandler mit 5-A-Ausgang müssen vor dem Abklemmen kurzgeschlossen werden, sofern kein integrierter
Kurzschlussmechanismus vorhanden ist.
•
Der Schutzleiter (PE) muss immer zuerst angeschlossen und zuletzt getrennt werden.
•
Für sicherheitskritische Anwendungen ist eine Risikoanalyse durchzuführen; ggf. sind redundante Systeme vorzu-
sehen.

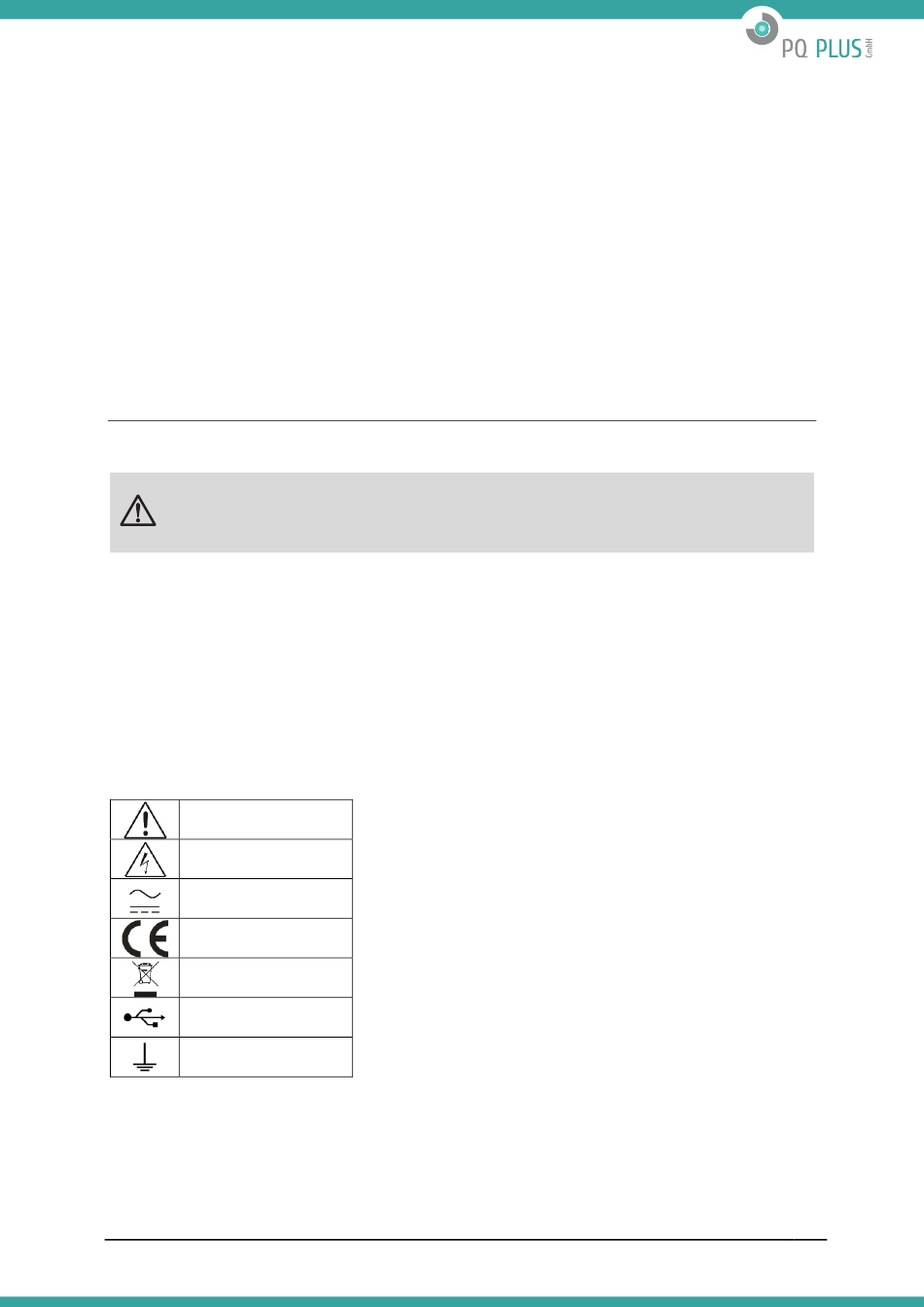

Bedeutung der verwendeten Symbole:
Warnung
Gefahr elektrischer Schlag
Wechselstrom
Gleichstrom
CE-Kennzeichnung
Entsorgung gemäß WEEE
USB-Schnittstelle
Schutzleiteranschluss
