2.2

Anzeige und Bedienelemente

Das UMD 705 ist mit einem farbigen LCD-Display ausgestattet, das zur Anzeige der aktuellen Messwerte sowie zur Paramet-
rierung des Geräts dient.
Die Bedienung erfolgt über fünf kapazitive Sensortasten, die sich unterhalb des Displays befinden.
Jede Tastenbetätigung wird durch ein akustisches Signal bestätigt. Die Lautstärke dieses Signals kann sowohl direkt im Gerä-
temenü als auch über die Software ENVIS.Daq eingestellt werden.
Zur Vermeidung unbeabsichtigter Betätigungen und zur Erhöhung der Störfestigkeit gegenüber starken elektromagnetischen
Feldern kann eine Tastensperre aktiviert werden.
Nach Ablauf einer einstellbaren Zeit deaktiviert diese Sperre die Sensortasten. Zur Reaktivierung ist eine vorgegebene Ent-
sperrsequenz auszuführen, wobei das Display schrittweise anzeigt, welche Taste zu drücken ist.
Bei sehr starken elektromagnetischen Störungen kann die Tastensperre automatisch aktiviert werden. Dieses Verhalten ist
vorgesehen und stellt keine Fehlfunktion dar. Nach Abklingen der Störung und Ablauf der Zeitverzögerung kehrt das Gerät
selbstständig zur zuvor angezeigten Seite zurück.
Hinweis:
Während des Betriebs darf keine Taste länger als 15 Sekunden gedrückt gehalten werden. Bei längerer Betätigung wird die
jeweilige Taste für etwa 15 Sekunden gesperrt. Die kapazitiven Tasten erfordern keine mechanische Betätigungskraft.
2.3 Installation des Geräts
Das UMD 705 ist für die Montage auf einer DIN-Hutschiene ausgelegt. Die Gerätemaße sind in der entsprechenden Abbil-
dung dargestellt.
Die gestrichelten Linien kennzeichnen die Bohrungen für einen optionalen Schalttafeleinbau, der mit zwei Schrauben erfolgt.
Maximaler Leiterquerschnitt für Spannungs- und Stromanschlüsse: 2,5 mm²
Das Gerät muss geerdet werden.
Bei der Verwendung von Steckbrücken (HBus) zur Erweiterung über den Local-Bus darf sich im Bereich unterhalb des Ge-
räts keine Schraube oder sonstige Erhebung auf der Hutschiene befinden. Alternativ kann eine tiefere DIN-Schiene verwen-
det werden.
Für eine zuverlässige Funktion ist auf eine ausreichende natürliche Luftzirkulation im Schaltschrank zu achten.
In unmittelbarer Nähe dürfen keine Geräte installiert werden, die eine erhebliche Wärmequelle darstellen.
Der UMD 705 darf nicht:
Wasser oder Kondensfeuchte ausgesetzt werden oder in explosionsgefährdeten, stark staubbelasteten oder brennbaren Umge-
bungen betrieben werden.
Zur Erzielung maximaler Messgenauigkeit wird empfohlen, das Gerät mindestens 1 m entfernt von starken Hochfrequenzquel-
len (z. B. LTE-/5G-Modems und Antennen) zu montieren.
Warnung:
Das Berühren der Anschlussklemmen während des Betriebs ist strengstens untersagt.
Pro Klemme darf nur ein massiver oder flexibler Leiter angeschlossen werden.
Bei flexiblen Leitern dürfen zwei Adern nur dann gemeinsam angeschlossen werden, wenn eine Doppeladerendhülse verwen-
det wird und der zulässige Gesamtquerschnitt nicht überschritten wird.
Flexible Leiter sind immer mit Aderendhülsen mit Kunststoffkragen zu versehen. Die Verwendung von Vierkant-Crimpzan-
gen wird empfohlen.

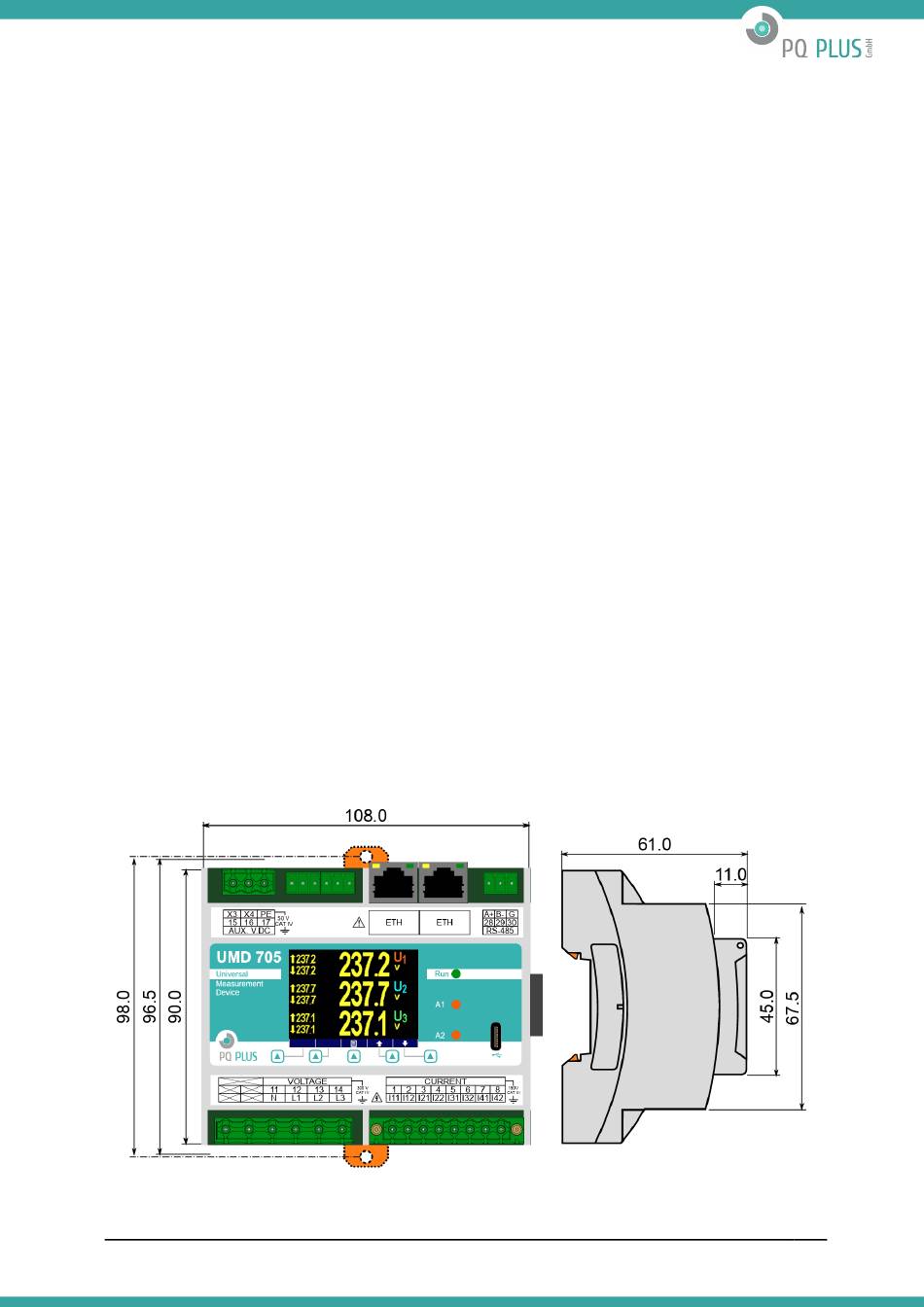

Abbildung 1: Abmessungen des UMD 705.
