2.3.1

Versorgungsspannung

Die Versorgungsspannung des UMD 705RCM-T ist über die Klemmen X1 und X2, die Variante UMD 705LB über die Klemmen
X3 undX4 anzuschließen.
Die Zuleitung muss über eine geeignete Überstrom-Schutzeinrichtung geführt werden. Die Trenneinrichtung muss sich links
vom Gerät befinden und muss leicht zugänglich sein. Der Leitungsschutzschalter ist eindeutig als Trennschalter zu kenn-
zeichnen („0 / I" gemäß IEC EN 61010-1)
Ein Leitungsschutzschalter mit 1 A Nennstrom ist in der Regel ausreichend.
Bei Versorgung zusätzlicher Erweiterungsmodule kann der Nennstrom auf bis zu 3 A erhöht werden.
Das Netzteil trennt die Versorgungsspannung galvanisch von den übrigen internen Schaltungen, jedoch nicht vom Local-
Bus, sodass über diesen weitere Module versorgt werden können. Der Gesamtstrom des Systems darf 3 A nicht über-
schreiten.
Je nach Gerätevariante erfolgt die Versorgung:
über SELV-Gleichspannung (typisch 24 V DC, Variante „LB")
oder über Niederspannungs-Wechselspannung (Variante „RCM-T")
Die beiden Varianten verwenden separate, eindeutig gekennzeichnete Klemmenblöcke, um Verdrahtungsfehler zu vermei-
den.
Bei der Variante „LB" ist zusätzlich eine PE-Klemme vorhanden:
•
Der PE muss immer angeschlossen werden
•
Der PE ist zuerst anzuschließen und zuletzt zu trennen
•
Die Klemme ist mit beiden Sicherungsschrauben zu fixieren
Der Betrieb in IT-Netzen ist nicht zulässig.
Empfohlene Leiter: Typ: H07V-U (CY)
Mindestquerschnitt: 0,75 mm² (PE: 2,5 mm²)
Maximaler Querschnitt: 2,5 mm²
In einem 300-V-/CAT-IV-Netz muss für die DC-„LB"-Variante ein Netzteil mit der entsprechenden Überspannungskategorie ver-
wendet werden!
2.3.2

Spannungsmesusng

Die Spannungseingänge des UMD 705 sind für Signale der Messkategorie bis 300 V / CAT IV ausgelegt.
Anschluss der Phasenspannungen an L1, L2, L3. Anschluss des Neutralleiters an N
Alle Spannungseingänge sind über hochohmige Schutzbeschaltungen mit den internen Schaltungen verbunden
Es wird empfohlen, die Messspannungen z. B. mit einer 1-A-Sicherung mit geeigneter Charakteristik abzusichern.
In Mittel- und Hochspannungsnetzen können die Eingänge auch über Messspannungswandler beschaltet werden.
Empfohlene Leiter:
Typ: H07V-U (CY)
Mindestquerschnitt: 0,75 mm²
Maximaler Querschnitt: 2,5 mm²

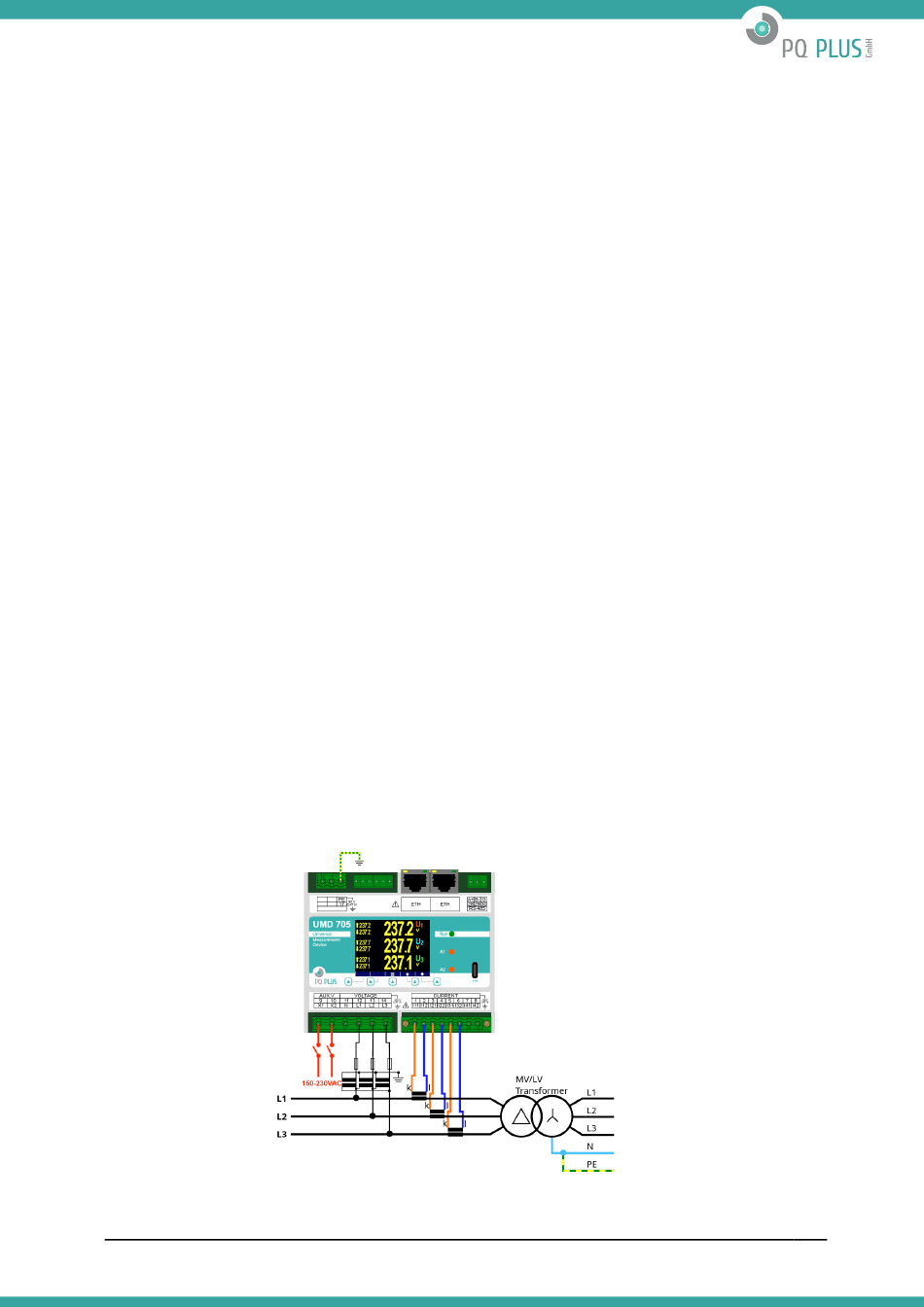

Abbildung 2: Beispiel einer typischen Schaltung des UMD 705 mit einer indirekten Messung über Spannungswandler.
