Funktionsbeschreibung

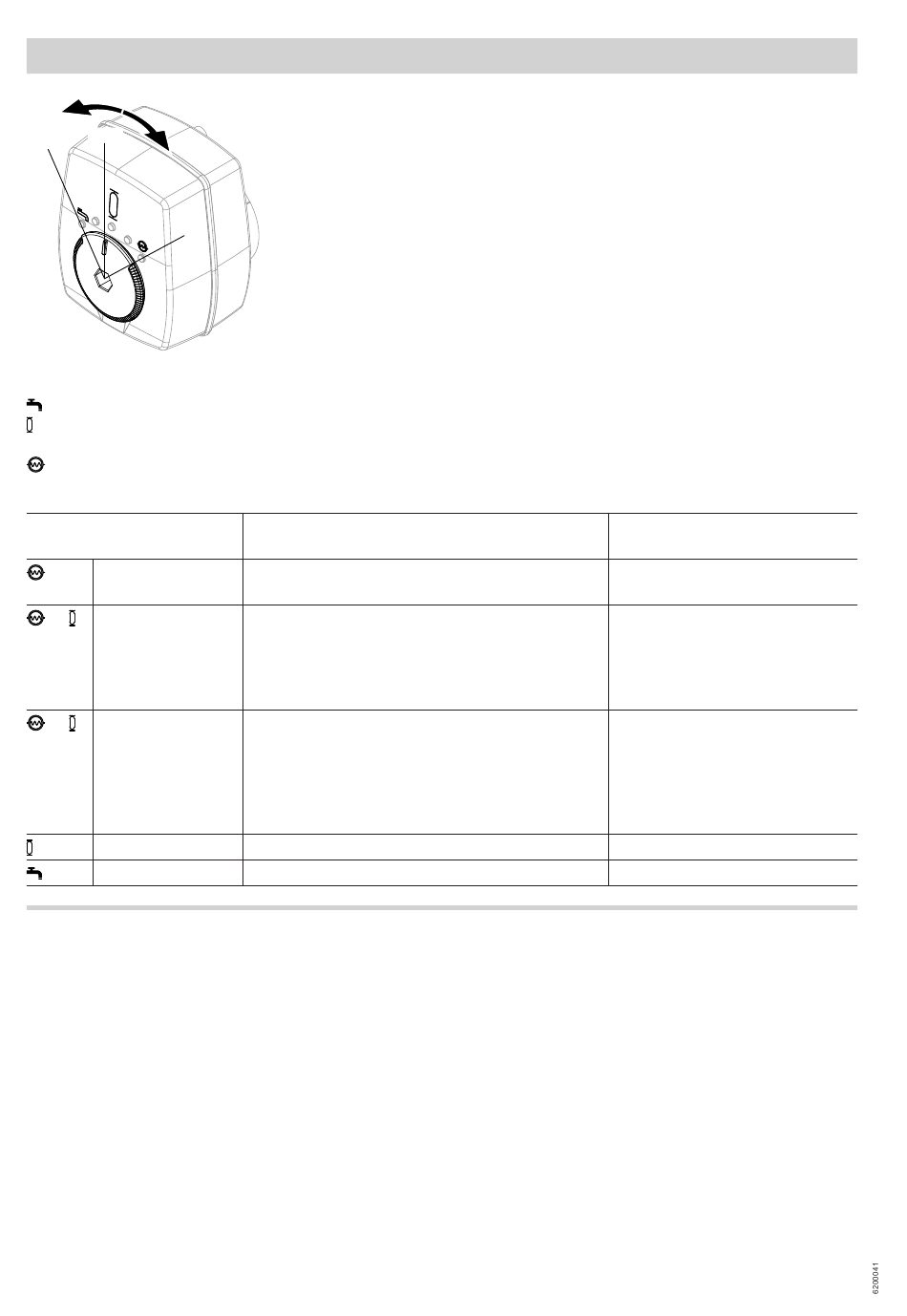

Volumenstromregelung mit Hydro AutoControl
50 %
100 %
0 %
Abb. 9
≙
100 %: Nur Trinkwassererwärmung
≙
50 %: Nur integrierter Pufferspeicher oder Heiz-/
Kühlkreis 2
≙
0 %: Nur Heiz-/Kühlkreis 1
Übersicht durchströmte Anlagenkomponenten
Stellung 4/3-Wege-Ventil
0 % bis < 5 %
5 % bis
25 %
—
≥
≤
> 25 % bis 50 %
—
50 %
95 % bis 100 %
≥
Mindestvolumenströme
■
Zwischen Innen- und Außeneinheit:
Mit Hilfe des 4/3-Wege-Ventils wird unter allen
Betriebsbedingungen ein Mindestvolumenstrom von
> 300 l/h eingestellt.
■
Heiz-/Kühlkreise:
Mit Hilfe des 4/3-Wege-Ventils wird unter allen
Betriebsbedingungen ein Mindestvolumenstrom von
> 300 l/h eingestellt.
34
Inneneinheit mit 1 integrierten Heiz-/Kühl-
kreis
Sekundärkreis (Heiz-/Kühlkreis 1 oder externer
Pufferspeicher)
Mischbetrieb:
Sekundärkreis (Heiz-/Kühlkreis 1 oder exter-
■
ner Pufferspeicher)
und
Integrierter Pufferspeicher
■
Mischbetrieb:
Sekundärkreis (Heiz-/Kühlkreis 1 oder exter-
■
ner Pufferspeicher)
oder
Abtauen
■
Integrierter Pufferspeicher
Trinkwassererwärmung
(Fortsetzung)
Inneneinheit mit 2 integrierten
Heiz-/Kühlkreisen
Heiz-/Kühlkreis 1
Mischbetrieb:
■
■
Mischbetrieb:
■
■
■
Integrierter Pufferspeicher
Trinkwassererwärmung
■
Heizwasser-Durchlauferhitzer:
Der erforderliche Mindestvolumenstrom für den Heiz-
wasser-Durchlauferhitzer ist abhängig von der ange-
forderten Leistungsstufe:
Stufe 1: 250 l/h
Stufe 2: 425 l/h
Stufe 3: 600 l/h
Hinweis
Falls der Volumenstrom im Sekundärkreis geringer
ist als die angegebenen Werte, wird ggf. eine nied-
rigere Stufe eingeschaltet.
Heiz-/Kühlkreis 1
und
Integrierter Pufferspeicher
Heiz-/Kühlkreis 1
oder
Abtauen
oder
Heiz-/Kühlkreis 2
