Funktionsbeschreibung
Trinkwassererwärmung
4/3-Wege-Ventil
D
Positionen:
Trinkwasserwärmung
Integrierter Pufferspeicher
Bei Inneneinheit mit 2 integrierten Heiz-/
Kühlkreisen auch Heiz-/Kühlkreis 2
Heiz-/Kühlkreis 1
Offene Fließrichtungen
Einschalt- und Ausschaltbedingungen der Trink-
wassererwärmung
Falls die Speichertemperatur den Speichertempera-
■
tur-Sollwert um die Einschalthysterese unterschritten
hat, beginnt die Trinkwassererwärmung unter folgen-
den Bedingungen:
– Eine Zeitphase für die Trinkwassererwärmung ist
aktiv.
Die min. Wartezeit bis zur nächsten Trinkwasser-
–
erwärmung ist abgelaufen (Parameter 1087.1).
– Die einmalige Trinkwassererwärmung ist einge-
schaltet.
Falls 1 der folgenden Bedingungen erfüllt ist, endet
■
die Trinkwassererwärmung:
Die Speichertemperatur überschreitet den Spei-
–
chertemperatur-Sollwert um die Ausschalthyste-
rese.
– Die eingestellte max. Dauer für die Trinkwasser-
erwärmung ist abgelaufen (Parameter 1087.0).
Hinweis
Nachdem die Trinkwassererwärmung endet, läuft die
Umwälzpumpe zur Speicherbeheizung nach um die in
Parameter 534.0 eingestellte Nachlaufzeit.
A
C
B
G
E
F

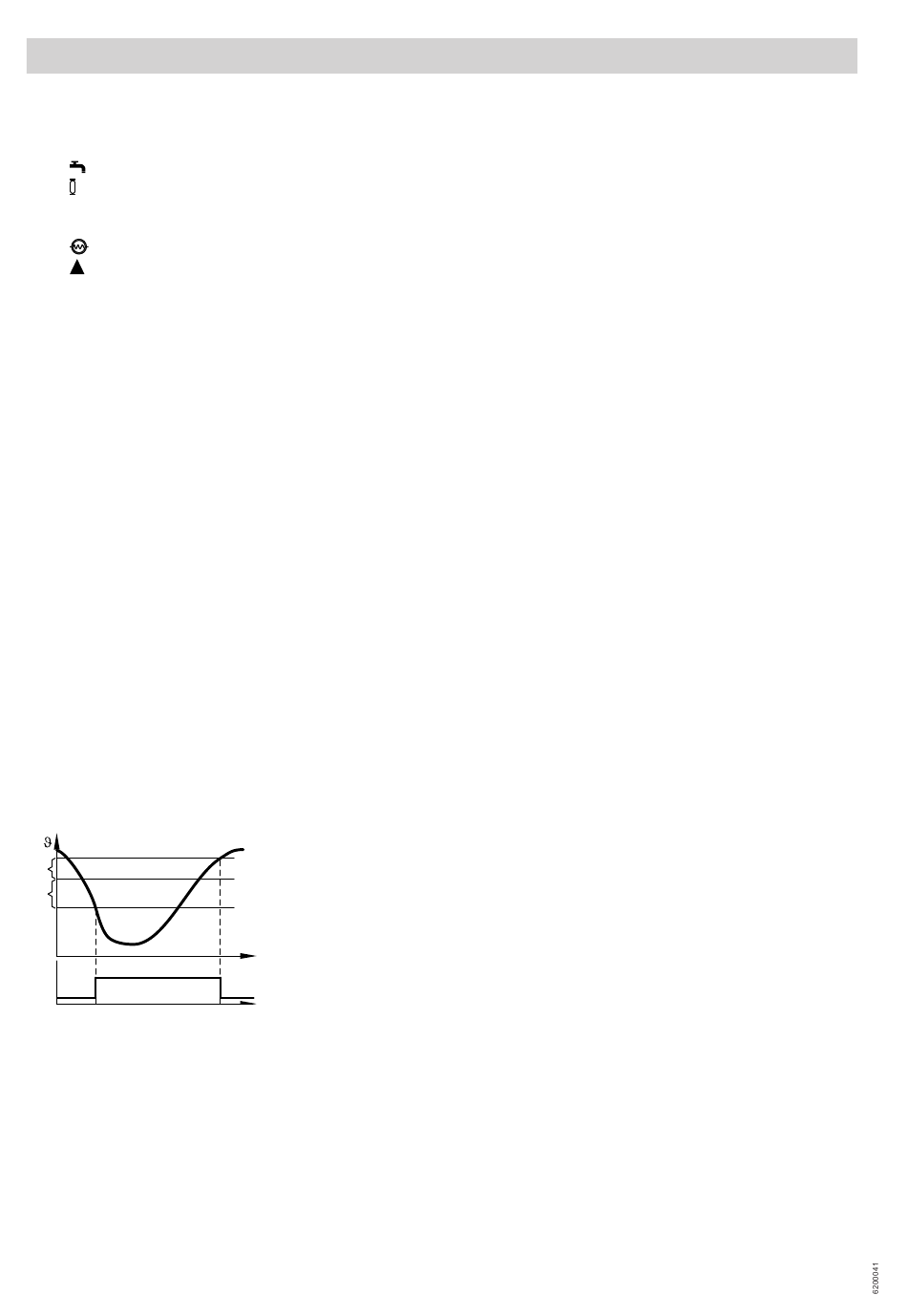

Abb. 7
Ausschalthysterese (Parameter 1085.1)
A
Einschalthysterese (Parameter 1085.0)
B
Speichertemperatur-Sollwert
C
Speichertemperatur
D
Anforderung Trinkwassererwärmung durch Wär-
E
mepumpe
Verdichter AUS
F
Verdichter EIN
G
30
(Fortsetzung)
D
t
F
Vorlauftemperatursensor Heiz-/Kühlkreis 2
E
Inneneinheit mit 2 integrierten Heiz-/Kühlkreisen:
F
Heizkreispumpe Heiz-/Kühlkreis 2
Integrierter Pufferspeicher
G
Sekundärpumpe
H
Bei Inneneinheit mit 2 integrierten Heiz-/Kühlkrei-
sen auch Heizkreispumpe Heiz-/Kühlkreis 1
Volumenstromsensor
K
Hinweis
Die Trinkwassererwärmung erfolgt nach dem vom
Anlagenbetreiber einstellbaren Modus:
Eco Energiesparende Warmwasserbereitung
Komfort Schnelle Warmwasserbereitung, ggf. mit
höherem Energiebedarf
Zusatzheizungen zur Trinkwassererwärmung
Folgende Zusatzheizungen können zur Trinkwasser-
erwärmung von der Wärmepumpenregelung einge-
schaltet werden:
■ In Inneneinheit integrierter Heizwasser-Durchlaufer-
hitzer
Externer Wärmeerzeuger
■
Elektro-Heizeinsatz-EHE im Speicher-Wassererwär-
■
mer
Innerhalb der Einsatzgrenzen der Wärmepumpe wird
die Zusatzheizung nur bei Bedarf zusätzlich zur Wär-
mepumpe eingeschaltet. Falls die Außentemperatur
die Einsatzgrenze der Wärmepumpe unterschreitet,
erfolgt die Trinkwassererwärmung ausschließlich über
den integrierten Heizwasser-Durchlauferhitzer oder
den externen Wärmeerzeuger.
Die zur Trinkwassererwärmung erforderliche Heizleis-
tung ist abhängig von der erforderlichen Wärmemenge
und der Aufheizdauer. Z. B. ist im Eco-Modus eine
geringere Heizleistung erforderlich, dafür dauert die
Trinkwassererwärmung länger.
Heizwasser-Durchlauferhitzer
Bei Anforderung einer Trinkwassererwärmung ermittelt
die Regelung zuerst die zur Verfügung stehende Heiz-
leistung der Wärmepumpe. Diese Heizleistung ist
abhängig von der Außentemperatur und der erforderli-
chen Vorlauftemperatur. Falls die aktuelle Heizleistung
der Wärmepumpe nicht ausreicht, wird der Heizwas-
ser-Durchlauferhitzer nach einer Wartezeit von 5 min
eingeschaltet. Die Heizleistung des Heizwasser-Durch-
lauferhitzers wird je nach Wärmebedarf stufenweise
erhöht.
