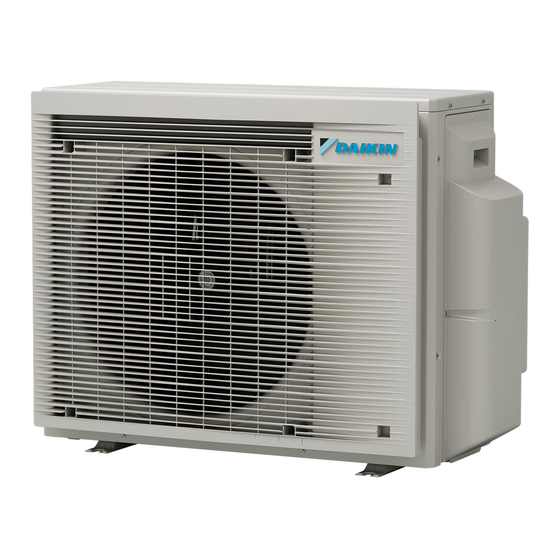

Daikin 2MXM40A2V1B9 Referenz Für Installateure
  1. Anleitungen
  2. Marken
  3. Daikin Anleitungen
  4. Klimaanlagen
  5. 2MXM40A2V1B9
  6. Referenz für installateure

Daikin 2MXM40A2V1B9 Referenz Für Installateure

R32 split-baureihen
Vorschau ausblenden Andere Handbücher für 2MXM40A2V1B9:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
2MXM40A2V1B9
2MXM50A2V1B9
Referenz für Installateure
R32 Split-Baureihen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin 2MXM40A2V1B9

Inhaltszusammenfassung für Daikin 2MXM40A2V1B9

  • Seite 1 Referenz für Installateure R32 Split-Baureihen 2MXM40A2V1B9 2MXM50A2V1B9...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................1.1.1 Bedeutung der Warnhinweise und Symbole ....................2 Allgemeine Sicherheitsvorkehrungen Für den Monteur................................2.1.1 Allgemein ................................ 2.1.2 Installationsort..............................2.1.3 Kältemittel – im Fall von R410A oder R32 ..................... 11 2.1.4 Elektrik ................................
  • Seite 3 Inhaltsverzeichnis 9 Elektroinstallation Über das Anschließen der elektrischen Leitungen......................52 9.1.1 Vorsichtshinweise zum Anschließen der elektrischen Leitungen ..............52 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen................54 9.1.3 Technische Daten von elektrischen Leitungen ....................56 Anschluss der elektrischen Leitungen an das Außengerät .................... 56 10 Abschließen der Installation des Außengeräts 10.1 So schließen Sie die Installation des Außengeräts ab ....................

  • Seite 4: Über Die Dokumentation

    Die jüngsten Überarbeitungen der gelieferten Dokumentation sind möglicherweise verfügbar auf der regionalen Website Daikin oder bei Ihrem Fachhändler. Um den vollständigen Satz der Dokumentationen und weitere Informationen über Ihr Produkt auf der Website Daikin zu erhalten, scannen Sie den QR-Code unten. 2MXM40+50A9 Referenz für Installateure R32 Split-Baureihen 4P600463-6G –...

  • Seite 5: Bedeutung Der Warnhinweise Und Symbole

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 1.1.1 Bedeutung der Warnhinweise und Symbole GEFAHR Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

  • Seite 6: Erläuterung

    Über die Dokumentation Symbol Erläuterung Lesen Sie sich vor der Installation die Installations- und Bedienungsanleitung sowie die Anleitung für die Verkabelung durch. Lesen Sie vor der Ausführung von Wartungs- und Servicearbeiten das Wartungshandbuch. Weitere Informationen finden Sie im Monteur- Referenzhandbuch oder im Referenzhandbuch für den Benutzer.

  • Seite 7: Allgemeine Sicherheitsvorkehrungen

    Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). WARNUNG Verpackungsbeutel aus Plastik zerreißen und entsorgen, damit niemand – vor allem kein Kind –...

  • Seite 8: Installationsort

    Allgemeine Sicherheitsvorkehrungen HINWEIS Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt. Möglicherweise muss entsprechend der geltenden Gesetzgebung ein Logbuch für das Produkt angelegt werden, das mindestens Informationen zur Instandhaltung, zu Reparaturen, Testergebnissen, Bereitstellungszeiträumen usw. enthält. Außerdem MÜSSEN mindestens die folgenden Informationen an einer zugänglichen Stelle am Produkt zur Verfügung gestellt werden: ▪...
  • Seite 9 Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden:...

  • Seite 10: Mindest-Fußbodenfläche Bestimmen

    Allgemeine Sicherheitsvorkehrungen Platzbedarf für Installation WARNUNG Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m ). Das gilt für: ▪...

  • Seite 11: Kältemittel - Im Fall Von R410A Oder R32

    Allgemeine Sicherheitsvorkehrungen Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) A m (kg) A ≤1.842 — ≤1.842 — ≤1.842 — 1.843 28.9 1.843 3.64 1.843 4.45 3.95 4.83 34.0 4.34 5.31 41.2 5.79 49.0 4.74 5.13 6.39 57.5 7.41 66.7 5.53...
  • Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG Während eines Tests NIEMALS das Produkt unter Druck setzen mit einem Druck, der höher ist als der maximal zulässige Druck (der auf dem Typenschuld der Einheit angegeben ist). WARNUNG Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren: ▪...

  • Seite 13: Elektrik

    Allgemeine Sicherheitsvorkehrungen Wenn Dann Ein Siphonrohr vorhanden ist Füllen Sie den Zylinder in aufrechter Position. (d. h. der Zylinder ist mit "Siphon zum Einfüllen von Flüssigkeiten vorhanden") KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum. ▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪...
  • Seite 14 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte Verkabelung MUSS gemäß dem mit dem Produkt mitgelieferten Elektroschaltplan erfolgen. ▪...
  • Seite 15 Allgemeine Sicherheitsvorkehrungen HINWEIS Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung: ▪ Schließen KEINE Kabel verschiedener Stärken Stromversorgungsklemmenleiste (Ein Kabelzuschlag Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.) ▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der Abbildung oben dargestellt vor. ▪...

  • Seite 16: Besondere Sicherheitshinweise Für Installateure

    Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. So handhaben Sie die Außeneinheit (siehe "4.1.2 So bewegen Sie das Außengerät" [  23]) VORSICHT Um Verletzungen zu vermeiden, NICHT den Lufteinlass oder die Aluminiumlamellen des Geräts berühren.
  • Seite 17 Besondere Sicherheitshinweise für Installateure WARNUNG Das Gerät muss in einem Raum so gelagert werden, dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein elektrisches Heizgerät). Die Größe des Raums muss den Spezifikationen in den Allgemeinen Sicherheitshinweisen entsprechen.
  • Seite 18 Besondere Sicherheitshinweise für Installateure VORSICHT ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. VORSICHT NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind.
  • Seite 19 Besondere Sicherheitshinweise für Installateure "9 Elektroinstallation" [  52]) Elektroinstallation (siehe WARNUNG ▪ Sämtliche Verkabelungen MÜSSEN von einem zugelassenen Elektriker installiert werden und sie MÜSSEN den geltenden gesetzlichen Vorschriften entsprechen. ▪ Bei der festen Verkabelung sind die elektrischen Anschlüsse herzustellen. ▪ Alle vor Ort beschafften Teile und alle Elektroinstallationen MÜSSEN den geltenden gesetzlichen Vorschriften entsprechen.

  • Seite 20: Abschließen Der Installation

    Besondere Sicherheitshinweise für Installateure WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht- thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können. GEFAHR: STROMSCHLAGGEFAHR Alle elektrischen Teile (einschließlich Thermistoren) werden über den Netzanschluss mit Strom versorgt. Die Teile NICHT mit bloßen Händen berühren. GEFAHR: STROMSCHLAGGEFAHR Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an...
  • Seite 21 Besondere Sicherheitshinweise für Installateure GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN WARNUNG ▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, IMMER erst im Verteilerschrank den Netzschalter auf Aus schalten, die Sicherungen herausnehmen oder die elektrische Verbindung durch entsprechende Schalterstellung an der Sicherungseinrichtung unterbrechen. ▪...
  • Seite 22 Besondere Sicherheitshinweise für Installateure GEFAHR: STROMSCHLAGGEFAHR ▪ Falls die Einheit NICHT arbeitet, sind die LEDs auf der Platine auf AUS geschaltet, um Strom zu sparen. ▪ Auch wenn die LEDs ausgeschaltet sind, kann die Klemmleiste und die Platine mit Strom versorgt werden. 2MXM40+50A9 Referenz für Installateure R32 Split-Baureihen...

  • Seite 23: Über Das Paket

    Über das Paket 4 Über das Paket Beachten Sie Folgendes: ▪ Bei Auslieferung MUSS die Einheit auf Beschädigungen und Vollständigkeit überprüft werden. Beschädigungen oder fehlende Teile MÜSSEN unverzüglich dem Schadensreferenten der Spedition mitgeteilt werden. ▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.

  • Seite 24: So Entfernen Sie Das Zubehör Vom Außengerät

    Über das Paket VORSICHT Die Außeneinheit NUR wie folgt handhaben: HINWEIS ▪ Die Einheit auf einer ebenen Oberfläche platzieren. ▪ Dafür sorgen, dass die Aluminiumlamellen der Einheit auf Gerade gestellt sind. Falls nicht, machen Sie sie wieder gerade mit einem Rippenkamm (bauseitig zu liefern).

  • Seite 25: Über Die Einheit

    WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist schwer entflammbar. INFORMATION Hinweise zu Betriebsgrenzen finden Sie in den jüngst veröffentlichten technischen Daten der Außeneinheit auf der regionalen Daikin-Website (öffentlich zugänglich). 5.1 Kennzeichnung 5.1.1 Typenschild: Außengerät 2MXM40+50A9 Referenz für Installateure R32 Split-Baureihen 4P600463-6G –...

  • Seite 26: Installation Der Einheit

    Installation der Einheit 6 Installation der Einheit WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. In diesem Kapitel Den Ort der Installation vorbereiten............................6.1.1 Anforderungen an den Installationsort des Außengeräts..................

  • Seite 27: Anforderungen An Den Installationsort Des Außengeräts

    Installation der Einheit HINWEIS Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.
  • Seite 28 Installation der Einheit (mm) >250 HINWEIS ▪ Stapeln Sie KEINE Geräte übereinander. ▪ Hängen Sie das Gerät NICHT an eine Decke. Starke Winde (≥18  km/h) die auf den Luftauslass des Außengeräts auftreffen, führen zu einem Kurzschluss (Ansaugung der Abluft). Dies kann die nachfolgend aufgeführten Folgen haben.

  • Seite 29: Zusätzliche Anforderungen An Den Installationsort Des Außengeräts In Kalten Klimazonen

    Installation der Einheit ▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in der Luft sein können. Kunststoffteile könnten beschädigt und unbrauchbar werden und zu Wasserleckagen führen. Es wird davon abgeraten, das Gerät an den folgenden Orten zu installieren, da dies zu einer Beeinträchtigung der Gesamtnutzungsdauer des Geräts führen kann: ▪...

  • Seite 30: Einheit Öffnen

    Installation der Einheit a Schneeabdeckung oder Unterstand b Untergestell c Vorherrschende Windrichtung d Luftauslass Unterhalb der Einheit sollte ein Abstand von mindestens 150  mm frei gelassen werden (in Gegenden mit starken Schneefällen 300  mm). Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird, dass sie sich bei Schnee mindestens 100 mm über der maximal zu erwartenden Schneehöhe befindet.

  • Seite 31: Montieren Des Außengeräts

    Installation der Einheit GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN 2× 2× 6.3 Montieren des Außengeräts 6.3.1 Informationen zur Montage des Außengeräts Wenn Sie müssen erst die Außen- und die Inneneinheit installieren, bevor Sie die Leitungen für Kältemittel installieren können. Typischer Ablauf Die Montage des Außengeräts erfolgt in der Regel in diesen Phasen: Vorbereiten des Installationsorts.

  • Seite 32: So Installieren Sie Das Außengerät

    Installation der Einheit Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mithilfe der Fundamentschrauben. Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen, Muttern und Unterlegscheiben bereit (bauseitig zu liefern). (mm) a 100 mm über erwartbarer Schneehöhe 6.3.4 So installieren Sie das Außengerät 4×...

  • Seite 33: So Vermeiden Sie Ein Kippen Des Außengeräts

    Installation der Einheit ▪ Bringen Sie bei Installation des Geräts auf einem Rahmen eine wasserdichte Platte innerhalb von 150  mm von der Unterseite des Geräts an, um ein Eindringen des Wassers in das Gerät und ein Tropfen des Abwassers zu vermeiden (siehe Abbildung unten).
  • Seite 34 Installation der Einheit 2MXM40+50A9 Referenz für Installateure R32 Split-Baureihen 4P600463-6G – 2022.09...

  • Seite 35: Rohrinstallation

    Rohrinstallation 7 Rohrinstallation In diesem Kapitel Kältemittelleitungen vorbereiten............................7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 7.1.2 Kältemittelleitungen isolieren..........................7.1.3 Länge der Kältemittelleitung und Höhenunterschied ................... Kältemittelleitungen anschließen............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................7.2.4 Leitfaden für Biegen von Rohren ...........................

  • Seite 36: Kältemittelleitungen Isolieren

    Rohrinstallation INFORMATION Je nach Inneneinheit kann es erforderlich sein, Reduzierstücke zu benutzen. Weitere Einzelheiten dazu siehe "7.2.6 Verbindungen zwischen Außen- und Inneneinheit mit Reduzierstücken" [  41]. Anforderungen an das Material von Kältemittel-Rohrleitungen ▪ Rohrmaterial: Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden ▪...

  • Seite 37: Kältemittelleitungen Anschließen

    Rohrinstallation Kältemittel-Rohrlänge zu jeder Inneneinheit ≤20 m Kältemittel-Rohrlänge insgesamt ≤30 m Höhenunterschied Höhenunterschied zwischen Außen- und zwischen Innen- und Inneneinheiten Inneneinheiten Die Außeneinheit ist ≤15 m ≤7,5 m höher als die Inneneinheit installiert Die Außeneinheit ist ≤7,5 m ≤15 m niedriger als mindestens 1 Inneneinheit installiert 7.2 Kältemittelleitungen anschließen VORSICHT ▪...

  • Seite 38: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen

    Rohrinstallation 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [  7] ▪ "7.1 Kältemittelleitungen vorbereiten" [  35] GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN HINWEIS ▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪...

  • Seite 39: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Rohrinstallation Einheit Installationszeitraum Schutzmethode Außeneinheit >1 Monat Zusammenkneifen der Rohrenden <1 Monat Zusammenkneifen der Rohrenden oder Abdichten Inneneinheit Unabhängig vom Zeitraum mit Klebeband HINWEIS Das Kältemittel-Absperrventil erst dann öffnen, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

  • Seite 40: Leitfaden Für Biegen Von Rohren

    Rohrinstallation Rohrstärke (mm) Anzugsdrehmomen Aufweitungsmaße Form der t (N•m) (A) (mm) Aufweitung (mm) 90° ±2 Ø6,4 15~17 8,7~9,1 ØA Ø9,5 33~39 12,8~13,2 0.4~0.8 Ø12,7 50~60 16,2~16,6 7.2.4 Leitfaden für Biegen von Rohren Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).

  • Seite 41: Verbindungen Zwischen Außen- Und Inneneinheit Mit Reduzierstücken

    Rohrinstallation 7.2.6 Verbindungen zwischen Außen- und Inneneinheit mit Reduzierstücken Die gesamte Leistungsklasse der Inneneinheiten, die an diese Außeneinheit angeschlossen werden können: Außeneinheit Gesamte Inneneinheit-Leistungsklasse 2MXM40 ≤6,0 kW 2MXM50 ≤8,5 kW Port Klasse Reduzierstück 2MXM40 15, 20, 25, 35 — 15, 20, 25, 35 —...

  • Seite 42: Absperrventil Und Service-Stutzen Benutzen

    Rohrinstallation HINWEIS Verwenden Sie einen geeigneten Drehmomentschlüssel, um die Beschädigung des Anschlussgewindes durch Überziehen der Überwurfmutter zu vermeiden. Achten Sie darauf, NICHT die Mutter zu überziehen, sonst könnte das kleinere Rohr beschädigt werden (ungefähr 2/3-1× des normalen Drehmoments). 7.2.7 Absperrventil und Service-Stutzen benutzen Handhabung des Absperrventils Beachten Sie Folgendes: ▪...

  • Seite 43: So Schließen Sie Kältemittelrohre An Die Außeneinheit An

    Rohrinstallation Zum Öffnen nach links drehen Zum Schließen nach rechts drehen 3 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter drehen. 4 Die Absperrventil-Abdeckung installieren. Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen. So handhaben Sie die Schaftabdeckung ▪ Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT beschädigen. ▪...

  • Seite 44: Kältemittelleitungen Überprüfen

    Rohrinstallation b Gas-Absperrventil (Raum A) c Flüssigkeits-Absperrventil (Raum B) d Gas-Absperrventil (Raum B) e Service-Stutzen 2 Den Anschluss des gasförmigen Kältemittels von der Inneneinheit an das Gas- Absperrventil der Außeneinheit anschließen. HINWEIS Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.

  • Seite 45: So Führen Sie Eine Leckprüfung Durch

    Rohrinstallation HINWEIS ▪ Schließen Sie die Vakuumpumpe an den Wartungsanschluss des Gasleitungs- Absperrventils an. ▪ Stellen Sie sicher, dass die Gas- und Flüssigkeits-Absperrventile ordnungsgemäß geschlossen sind, bevor Sie eine Dichtheitsprüfung oder Vakuumtrocknung durchführen. 7.3.3 So führen Sie eine Leckprüfung durch HINWEIS Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High”...
  • Seite 46 Rohrinstallation Wenn der Druck… Dann… zunimmt befindet sich Feuchtigkeit im System. Fahren Sie mit dem nächsten Schritt fort. 3 Im System für mindestens 2  Stunden einen Ansaugdruck von −0,1  MPa (−1 bar) herstellen. 4 Nach AUSSCHALTEN der Pumpe mindestens 1 Stunde lang den Druck prüfen. 5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der Unterdruck NICHT 1 Stunde lang aufrecht gehalten werden kann, wie folgt vorgehen: ▪...

  • Seite 47: Kältemittel Einfüllen

    Kältemittel einfüllen 8 Kältemittel einfüllen In diesem Kapitel Kältemittel einfüllen ................................Über das Kältemittel................................Sicherheitsvorkehrungen beim Einfüllen von Kältemittel ..................... Die zusätzliche Kältemittelmenge bestimmen........................Die Menge für eine komplette Neubefüllung bestimmen ....................So füllen Sie zusätzliches Kältemittel ein ..........................Etikett für fluorierte Treibhausgase anbringen........................Auf Kältemittel-Leckagen prüfen nach Einfüllen ........................

  • Seite 48: Über Das Kältemittel

    Kältemittel einfüllen 3 Bei den internen Kältemittelleitungen der Außeneinheit ist die Vakuumtrocknung durchgeführt worden. HINWEIS Führen Sie vor der kompletten Neubefüllung auch eine Vakuumtrocknung der internen Rohrleitungen des Außengeräts durch. Typischer Arbeitsablauf – Die komplette Neubefüllung mit Kältemittel umfasst üblicherweise die folgenden Schritte: 1 Feststellen, wie viel Kältemittel eingefüllt werden muss.

  • Seite 49: Sicherheitsvorkehrungen Beim Einfüllen Von Kältemittel

    Kältemittel einfüllen WARNUNG ▪ Teile des Kältemittelkreislaufs auf KEINEN FALL durchbohren oder zum Glühen bringen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden. ▪ Beachten Sie, dass das Kältemittel innerhalb des Systems geruchlos ist. WARNUNG Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit auslaufendem Kältemittel.

  • Seite 50: Die Menge Für Eine Komplette Neubefüllung Bestimmen

    Kältemittel einfüllen 8.5 Die Menge für eine komplette Neubefüllung bestimmen INFORMATION Wenn eine komplette Neubefüllung erforderlich ist, beträgt die Kältemittel- Gesamtmenge: werkseitig eingefüllte Kältemittelmenge (siehe Typenschild des Geräts) + ermittelte zusätzliche Menge. 8.6 So füllen Sie zusätzliches Kältemittel ein WARNUNG ▪...

  • Seite 51: Auf Kältemittel-Leckagen Prüfen Nach Einfüllen

    Kältemittel einfüllen HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird. Formel zur Berechnung der Menge des CO -Äquivalents in Tonnen: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000 Benutzen Sie den auf dem Etikett zur Kältemittelfüllung angegebenen GWP-Wert.

  • Seite 52: Elektroinstallation

    Elektroinstallation 9 Elektroinstallation In diesem Kapitel Über das Anschließen der elektrischen Leitungen ........................ 9.1.1 Vorsichtshinweise zum Anschließen der elektrischen Leitungen ................. 9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................9.1.3 Technische Daten von elektrischen Leitungen...................... Anschluss der elektrischen Leitungen an das Außengerät ....................9.1 Über das Anschließen der elektrischen Leitungen Vor dem Anschließen der elektrischen Leitungen Prüfen, dass die Kältemittelleitung angeschlossen und überprüft ist.
  • Seite 53 Elektroinstallation c LED A d S40 – Zuleitung zu thermischem Überlastungsrelais e S20 (weiß) Raum A Spule des elektronischen Expansionsventils f S21 (rot) Raum B Spule des elektronischen Expansionsventils g S80 (weiß) Konnektor für Zuleitung zu 4-Wege-Ventil h S70 Ventilatormotor-Zuleitung i S99 Heizbetrieb-Verriegelung j S91 (rot) Zuleitung zu Flüssigkeit-Thermistor k S92 (weiß) Zuleitung zu Gas-Thermistor...

  • Seite 54: Richtlinien Zum Anschließen Der Elektrischen Leitungen

    Elektroinstallation WARNUNG Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. WARNUNG Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr. WARNUNG ▪ Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden. ▪...
  • Seite 55 Elektroinstallation Gehen Sie beim Installieren der Kabel wie folgt vor: Kabeltyp Installationsverfahren Einadriges Kabel AA´ Oder A´ Litzendraht verdrillt zu einer "massiven" Verbindung a Geringeltes Kabel (einadriges oder verdrilltes Litzenkabel) b Schraube c Flache Unterlegscheibe Litzenkabel mit runder, gecrimpter Anschlussklemme a Anschluss b Schraube c Flache Unterlegscheibe...

  • Seite 56: Technische Daten Von Elektrischen Leitungen

    Elektroinstallation 9.1.3 Technische Daten von elektrischen Leitungen Komponente Stromversorgungskab Elektrische Spannung 220~240 V Aktuell 2MXM40: 9,8 A 2MXM50: 13,3 A Phase Frequenz 50 Hz Kabelstärke MUSS den vor Ort geltenden gesetzlichen Vorschriften entsprechen 3-adriges Kabel Kabelstärke basierend auf der Stromstärke, aber mindestens 2,5 mm Verbindungskabel Elektrische Spannung 220~240 V (innen↔außen)
  • Seite 57 Elektroinstallation b Wenn Sie zu viel von der Kabelisolierung entfernen, kann dies zu einem Stromschlag oder Ableitstrom führen 3 Schließen Sie die Anschlussdrähte zwischen den Innen- und Außeneinheiten so an, dass die Klemmennummern übereinstimmen. Darauf achten, dass die Symbole bei Rohrleitungen und Verkabelungen einander entsprechen. 4 Achten Sie darauf, die richtigen Kabel am richtigen Raum anzuschließen (A an A, B an B).

  • Seite 58: Abschließen Der Installation Des Außengeräts

    Abschließen der Installation des Außengeräts 10 Abschließen der Installation des Außengeräts 10.1 So schließen Sie die Installation des Außengeräts ab GEFAHR: STROMSCHLAGGEFAHR ▪ Achten Sie darauf, dass das System korrekt geerdet wird. ▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen. ▪...

  • Seite 59: Konfiguration

    Konfiguration 11 Konfiguration In diesem Kapitel 11.1 Über die ECONO-Unterbindungseinstellung.......................... 11.1.1 ECONO-Modus-Verbotseinstellung auf EIN schalten.................... 11.2 Über geräuscharmen Betrieb bei Nacht ..........................11.2.1 Den geräuscharmen Betrieb bei Nacht auf EIN schalten ..................11.3 Über Heizbetrieb-Verriegelung .............................. 11.3.1 Heizbetrieb-Sperre auf EIN schalten........................11.4 Über die Standby-Stromsparfunktion ............................

  • Seite 60: Über Geräuscharmen Betrieb Bei Nacht

    Konfiguration 4 Die Abdeckung des Elektroschaltkastens und die obere Abdeckplatte in umgekehrter Reihenfolge wieder installieren und dann die Stromversorgung einschalten. 11.2 Über geräuscharmen Betrieb bei Nacht Die Funktion geräuscharmer Betrieb bei Nacht reduziert bei Nacht die Betriebsgeräusche der Außeneinheit. Dadurch wird die Kühlleistung der Einheit reduziert.

  • Seite 61: Über Die Standby-Stromsparfunktion

    Konfiguration 2× 8× a Frontplatte b Obere Abdeckplatte c S99-Konnektor Modus S99-Konnektor Wärmepumpe (Kühlen, Heizen) Verbunden Nur Heizen Getrennt 4 Die obere Abdeckplatte und die Frontplatte wieder installieren. INFORMATION Erzwungener Betrieb ist auch im Heizmodus verfügbar. 11.4 Über die Standby-Stromsparfunktion Die Standby-Stromsparfunktion: ▪...
  • Seite 62 Konfiguration 3 Die Hauptstromversorgung auf EIN schalten. 2MXM40+50A9 Referenz für Installateure R32 Split-Baureihen 4P600463-6G – 2022.09...

  • Seite 63: Inbetriebnahme

    Allgemeine Checkliste für die Inbetriebnahme. Neben den Anweisungen zur Inbetriebnahme in diesem Kapitel ist auch eine allgemeine Checkliste für die Inbetriebnahme im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Inbetriebnahme soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der Inbetriebnahme und Übergabe an den Benutzer verwendet werden.

  • Seite 64: Checkliste Vor Inbetriebnahme

    Inbetriebnahme HINWEIS Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom auf EIN schalten, damit die Kurbelgehäuseheizung aktiv wird und den Verdichter schützt. Während des Probebetriebs werden die Außeneinheit und die Inneneinheiten gestartet. Vergewissern Sie sich, dass alle Arbeiten an den Inneneinheiten abgeschlossen sind (bauseitiger Anschluss von Rohren, elektrische Verkabelung, Entlüftung, ...).

  • Seite 65: Checkliste Während Der Inbetriebnahme

    Inbetriebnahme 12.4 Checkliste während der Inbetriebnahme Überprüfen der Verdrahtung. So führen Sie eine Entlüftung durch So führen Sie einen Testlauf durch 12.5 Probebetrieb und Testen Bevor Sie den Probelauf starten, messen Sie die Spannung an der Primärseite des Sicherheitstrennschalters. Prüfen Sie, ob Rohrleitungen und Verkabelungen passen. Die Sperrventile (Gas und Flüssigkeit) am Außengerät sind vollständig geöffnet.

  • Seite 66: Inbetriebnahme Des Außengeräts

    Inbetriebnahme INFORMATION ▪ Falls erforderlich kann der Probelauf deaktiviert werden. ▪ Nachdem die Einheit auf AUS geschaltet worden ist, kann sie erst nach ungefähr 3 Minuten wieder gestartet werden. ▪ Während des Kühlbetriebs kann sich am Gas-Absperrventil oder an anderen Teilen Frost bilden.

  • Seite 67: Übergabe An Den Benutzer

    Übergabe an den Benutzer 13 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist.

  • Seite 68: Instandhaltung Und Wartung

    Allgemeine Prüfliste für die Wartung/Inspektion. Neben den Anweisungen zur Wartung in diesem Kapitel ist auch eine allgemeine Checkliste für die Wartung im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Die allgemeine Checkliste für die Wartung soll die Anweisungen in diesem Kapitel ergänzen und kann als Richtlinie und Vorlage für die Berichterstellung während der...

  • Seite 69: Checkliste Für Die Jährliche Wartung Des Außengeräts

    Instandhaltung und Wartung WARNUNG ▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, IMMER erst im Verteilerschrank den Netzschalter auf Aus schalten, die Sicherungen herausnehmen oder die elektrische Verbindung durch entsprechende Schalterstellung an der Sicherungseinrichtung unterbrechen. ▪ Nach Abschalten der Stromversorgung 10 Minuten lang KEINE stromführenden Teile berühren.

  • Seite 70: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 15 Fehlerdiagnose und -beseitigung 15.1 Überblick: Fehlerdiagnose und -beseitigung Dieses Kapitel beschreibt, wie Sie im Falle von Problemen vorgehen müssen. Hier finden Sie Informationen zur Problemlösung auf Basis der Problemsymptome. Vor Fehlerdiagnose und -beseitigung Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose Anschlüsse oder defekte Verkabelung.

  • Seite 71: Symptom: Das Gerät Heizt Oder Kühlt Nicht Wie Erwartet

    Fehlerdiagnose und -beseitigung 15.3.2 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet Mögliche Ursachen Abhilfe Elektrische Kabel fehlerhaft Elektrische Kabel korrekt anschließen. angeschlossen. Gas tritt aus. Das System auf Gas-Leckagen überprüfen. Kennzeichnungen auf Kabeln und Bei jeder Inneneinheit MÜSSEN Rohren stimmen NICHT überein.
  • Seite 72 Fehlerdiagnose und -beseitigung LED ist… Diagnose Versorgungsspannung anlegen (für Stromsparmodus). Fehler bei Stromversorgung. Stromzufuhr auf AUS und dann wieder auf EIN schalten und ungefähr 3 Minuten lang die LED beobachten. Falls die LED erneut auf AUS ist, hat die Platine der Außeneinheit einen Fehler.

  • Seite 73: Entsorgung

    Entsorgung 16 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

  • Seite 74: So Starten Und Stoppen Sie Die Zwangskühlung

    Entsorgung 3 Nach 5 bis 10  Minuten (bei sehr niedrigen Außentemperaturen (<−10°C) höchstens nach 1 oder 2  Minuten) das Flüssigkeits-Absperrventil mit einem Sechskantschlüssel schließen. 4 Prüfen Sie, ob der Ansaugdruck erreicht ist. 5 Nach 2 bis 3  Minuten das Gas-Absperrventil schließen und den Zwangs- Kühlbetrieb beenden.

  • Seite 75: Technische Daten

    Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 17.1 Schaltplan Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Außeneinheit (Unterseite der oberen Abdeckung).
  • Seite 76 Technische Daten Symbol Bedeutung Drucktaste EIN/AUS, Betriebsschalter BZ, H*O Summer Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Informationen zu Sicherung Eigenschaften siehe Platine innerhalb Ihrer Einheit)
  • Seite 77 Technische Daten Symbol Bedeutung Hauptschalter Q*DI, KLM Fehlerstrom-Schutzschalter Überlastschutz Thermoschalter Fehlerstrom-Schutzschalter Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter...

  • Seite 78: Rohrleitungsplan: Außengerät

    Technische Daten 17.2 Rohrleitungsplan: Außengerät Kategorie-Klassifizierung von Komponenten PED: ▪ Hochdruckschalter: Kategorie IV ▪ Verdichter: Kategorie II ▪ Andere Komponenten: siehe PED Artikel 4, Paragraf 3 2MXM50 7.9CuT 6.4CuT 6.4CuT (6.4CuT) 7.9CuT 6.4CuT 6.4CuT 6.4CuT (6.4CuT) 4.8CuT 4.8CuT 9.5CuT 9.5CuT 9.5CuT (9.5CuT) 9.5CuT...

  • Seite 79: Glossar

    Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
  • Seite 80 4P600463-6G 2022.09 Verantwortung für Energie und Umwelt...
