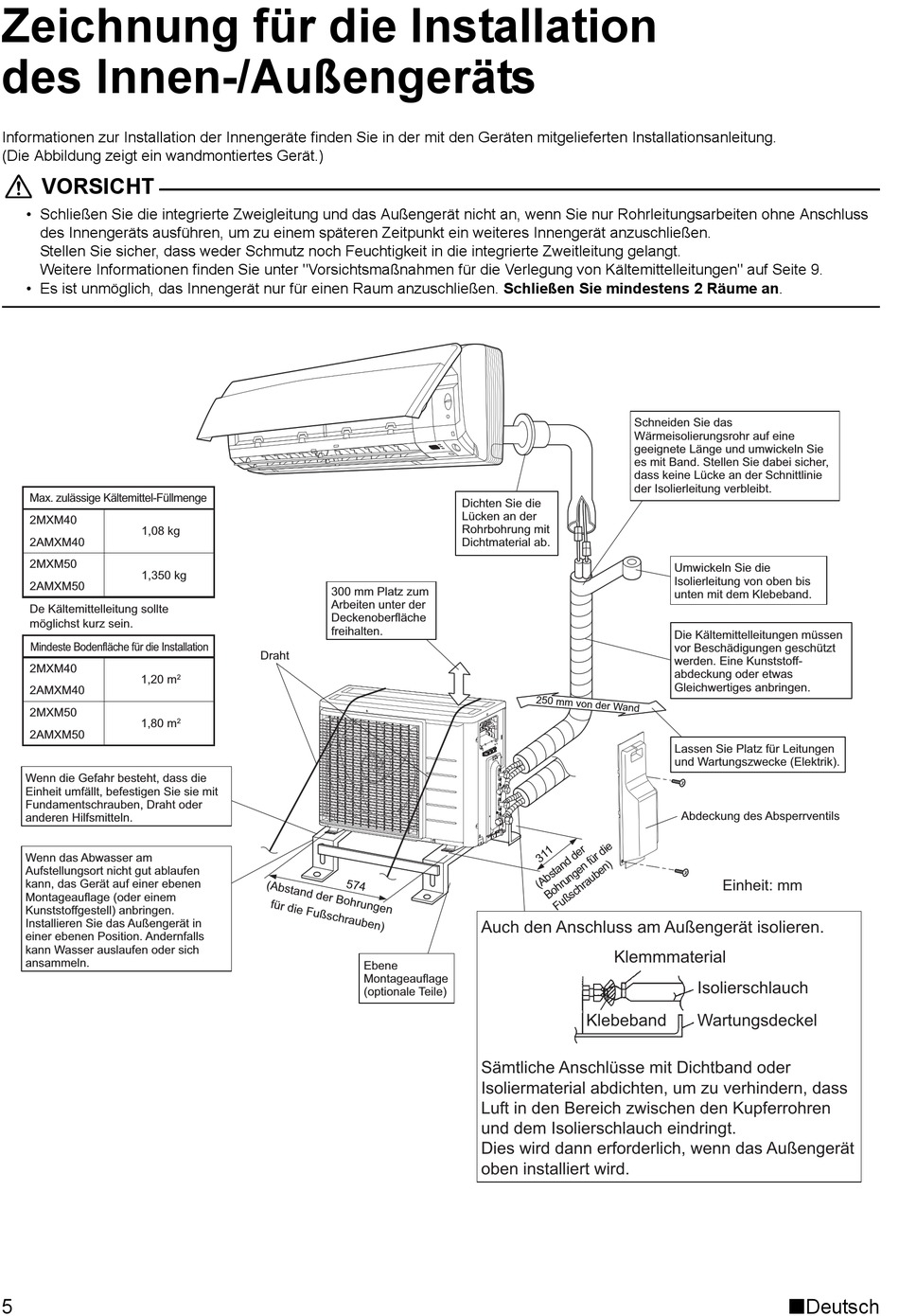

Zeichnung für die Installation
des Innen-/Außengeräts
Informationen zur Installation der Innengeräte finden Sie in der mit den Geräten mitgelieferten Installationsanleitung.
(Die Abbildung zeigt ein wandmontiertes Gerät.)
VORSICHT
• Schließen Sie die integrierte Zweigleitung und das Außengerät nicht an, wenn Sie nur Rohrleitungsarbeiten ohne Anschluss
des Innengeräts ausführen, um zu einem späteren Zeitpunkt ein weiteres Innengerät anzuschließen.
Stellen Sie sicher, dass weder Schmutz noch Feuchtigkeit in die integrierte Zweitleitung gelangt.
Weitere Informationen finden Sie unter "Vorsichtsmaßnahmen für die Verlegung von Kältemittelleitungen" auf Seite 9.
• Es ist unmöglich, das Innengerät nur für einen Raum anzuschließen. Schließen Sie mindestens 2 Räume an.
Max. zulässige Kältemittel-Füllmenge
2MXM40
1,08 kg
2AMXM40
2MXM50
1,350 kg
2AMXM50
De Kältemittelleitung sollte
möglichst kurz sein.
Mindeste Bodenfläche für die Installation
2MXM40
1,20 m
2AMXM40
2MXM50
1,80 m
2AMXM50
Wenn die Gefahr besteht, dass die
Einheit umfällt, befestigen Sie sie mit
Fundamentschrauben, Draht oder
anderen Hilfsmitteln.
Wenn das Abwasser am
Aufstellungsort nicht gut ablaufen
kann, das Gerät auf einer ebenen
Montageauflage (oder einem
Kunststoffgestell) anbringen.
Installieren Sie das Außengerät in
einer ebenen Position. Andernfalls
kann Wasser auslaufen oder sich
ansammeln.
5
300 mm Platz zum
Arbeiten unter der
Deckenoberfläche
freihalten.
Draht
2
2
Dichten Sie die
Lücken an der
Rohrbohrung mit
Dichtmaterial ab.
Auch den Anschluss am Außengerät isolieren.
Ebene
Montageauflage
(optionale Teile)
Sämtliche Anschlüsse mit Dichtband oder
Isoliermaterial abdichten, um zu verhindern, dass
Luft in den Bereich zwischen den Kupferrohren
und dem Isolierschlauch eindringt.
Dies wird dann erforderlich, wenn das Außengerät
oben installiert wird.
Schneiden Sie das
Wärmeisolierungsrohr auf eine
geeignete Länge und umwickeln Sie
es mit Band. Stellen Sie dabei sicher,
dass keine Lücke an der Schnittlinie
der Isolierleitung verbleibt.
Umwickeln Sie die
Isolierleitung von oben bis
unten mit dem Klebeband.
Die Kältemittelleitungen müssen
vor Beschädigungen geschützt
werden. Eine Kunststoff-
abdeckung oder etwas
Gleichwertiges anbringen.
Lassen Sie Platz für Leitungen
und Wartungszwecke (Elektrik).
Abdeckung des Absperrventils
Einheit: mm
Klemmmaterial
Isolierschlauch
Klebeband Wartungsdeckel
