Inhaltszusammenfassung für D-Link DWM-156
-
Seite 2: Vorwort
Vorwort D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Überarbeitungen des Handbuchs Version Datum Beschreibung 25. -
Seite 3: Inhaltsverzeichnis
SIM-Verwaltung ............25 Software-Installation ..........10 Einen PIN-Code aktivieren oder deaktivieren ..25 Installationsprogramm ausführen ......11 Einen PIN-Code ändern ........26 Deinstallation des DWM-156 ......... 13 Sperre eines PIN-Codes aufheben ......26 Grundfunktionen ............14 Profileinstellungen ............ 27 Software-Übersicht ..........14 Frequenzbandeinstellungen ........ -
Seite 4: Einführung
• MicroSD-Kartenleser als optionaler austauschbarer Speicher • SMS-Nachrichten an Gruppen mit bis zu 25 Kontakten gleichzeitig versenden • Speicher für bis zu 1000 ausgehende SMS (je nach Kapazität der SIM-Karte) • Weiterleitungs-, Besetztzeichen- oder kontinuierliche Klingelzeichen-Option zur Steuerung eingehender Daten D-Link DWM-156 Benutzerhandbuch... -
Seite 5: Produktübersicht

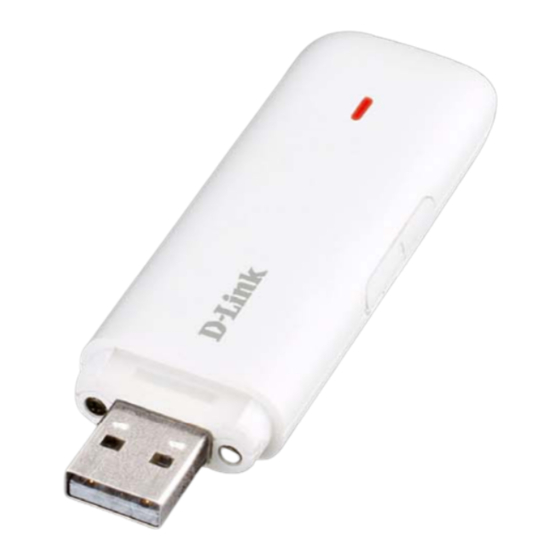

Abschnitt 1 - Produktübersicht Produktübersicht Packungsinhalt D-Link DWM-156 - 3.75G HSUPA USB Adapter Systemanforderungen • Betriebssystem: Mac OS X 10.4 oder höher • Hauptprozessor: PowerPC G3 Prozessor oder höher • RAM: 256 MB • Festplatte: 64 MB • USB-Port: 2.0 Schnittstelle... -
Seite 6: Hardware-Überblick
Abschnitt 1 - Produktübersicht Hardware-Überblick Statusanzeige Eine mehrfarbige LED zeigt den Verbindungsstatus an. MicroSD-Steckplatz Akzeptiert MicroSD-Karte (bis zu 8 GB). SIM-Karteneinschub Akzeptiert Standard-SIM-Karte. USB-Port Verbindet den DWM-156 mit einem Computer. D-Link DWM-156 Benutzerhandbuch... -
Seite 7: Übersicht Zu Den Led-Anzeigen
Farbe Dienst LED blinkt Leuchtet durchgehend Gerät wird initialisiert/ Gelb System – Kein Signal SIM- Fehler Wird gesucht Kartendienst (Kein SIM / Ungültiges SIM) Grün WCDMA Registriert Verbunden Blau HSUPA – Verbunden GPRS/ Violett Registriert Verbunden EDGE D-Link DWM-156 Benutzerhandbuch... -
Seite 8: Installation
Abbildung 3 5. Stecken Sie den Adapter in einen USB-Port Ihres Computers. (Abbildung 4) Hinweis: Um eine installierte SIM-Karte zu entfernen, ziehen Sie das Fach für die SIM-Karte heraus und nehmen Sie die Karte vorsichtig heraus. Abbildung 4 D-Link DWM-156 Benutzerhandbuch... -
Seite 9: Installation Der Microsd-Karte
Abschnitt 2 - Installation Installation der MicroSD-Karte Der DWM-156 kann MicroSD-Karten mit Kapazitäten von bis zu 8 GB lesen. Führen Sie zur Installation einer MicroSD-Karte die folgenden Schritte aus: 1. Ziehen Sie den DWM-156 USB Adapter vom Computer. 2. Heben Sie vorsichtig die obere linke Seite der MicroSD- Steckplatzabdeckung. -
Seite 10: Software-Installation
Bevor Sie die Software installieren, müssen Sie zunächst eine SIM-Karte in den USB-Adapter installieren und diesen in einen USB-Port Ihres Computers stecken. 1. Klicken Sie auf das mit DWM-156 bezeichnete Symbol auf Ihrem Desktop. 2. Klicken Sie in der Ordneransicht auf das durch D-Link USB Modem Application and Driver Package.mpkg... -
Seite 11: Installationsprogramm Ausführen
Sie ein bestimmtes Paket installieren möchten. Hier können Sie auch den Speicherort für die Installation ändern. Klicken Sie nach Bedarf auf Change Install Location (Speicherort für die Installation ändern). Ansonsten wird das logische Standardlaufwerk verwendet. Klicken Sie anschließend auf Install (Installieren). D-Link DWM-156 Benutzerhandbuch... - Seite 12 Abschnitt 2 - Installation 4. Die Anwendung wird auf dem angegebenen Speicherort installiert. 5. Sobald die Installation erfolgreich abgeschlossen ist, erscheint ein Fenster mit einer entsprechenden Nachricht. Sie können dann auf Restart (Neustart) klicken, um die Installation fertig zu stellen. D-Link DWM-156 Benutzerhandbuch...
-
Seite 13: Deinstallation Des Dwm-156
Abschnitt 2 - Installation Deinstallation des DWM-156 Wenn Sie aus irgendeinem Grund den DWM-156 Treiber und die Connection Manager Software deinstallieren müssen, geht Sie wie folgt vor. 1. Ziehen Sie den mobilen DWM-156 Adapter von Ihrem Computer. 2. Öffnen Sie das Menü 'Applications' (Anwendungen) (ñzA). -
Seite 14: Grundfunktionen
Klicken auf das entsprechende Symbol im Dock starten oder über das Menü 'Applications' (Anwendungen) (ñzA). Nach dem Start wird das Fenster des D-Link Mobile Connection Managers angezeigt. Der D-Link Mobile Connection Manager bietet Ihnen alle Funktionen, die Sie zur Verwaltung Ihrer Verbindung mit einem Mobilfunknetz benötigen. -
Seite 15: Neues Profil
3. Klicken Sie auf Save Account (Konto speichern), wenn Sie den Benutzernamen und das Kennwort zwischen Anmeldesitzungen speichern möchten. 4. Klicken Sie, wenn gewünscht, auf das Kontrollkästchen, um dieses Profil als Standardprofil einzurichten. 5. Klicken Sie auf Next(Weiter), um fortzufahren. D-Link DWM-156 Benutzerhandbuch... -
Seite 16: Eine Verbindung Herstellen
Textnachrichten und zur Durchführung anderer Aufgaben online verwenden. Connect (Verbinden) Hinweis: Die Schaltfläche 'Connect/Disconnect' ist ausgeblendet, wenn kein SIM-Karte vorhanden ist.) Eine Verbindung beenden Wenn Sie eine Verbindung trennen möchten, klicken Sie auf Disconnect (Verbindung trennen). D-Link DWM-156 Benutzerhandbuch... -
Seite 17: Profilverwaltung
3. Klicken Sie auf Yes (Ja), um den Löschvorgang zu bestätigen. Standardprofil einrichten 1. Klicken Sie auf die SchaltflächeProfile (Profil). 2. Markieren Sie das zu verwendende Profil, wenn der DWM-156 gestartet ist. 3. Klicken Sie auf Set as Default (Als Standardprofil einrichten). -
Seite 18: Nutzung
Klicken Sie auf Reset (Zurücksetzen), um die Datenerfassung neu zu starten. Klicken Sie auf Apply (Übernehmen), um alle Änderungen der Einstellungen zu übernehmen. Daten übertragen & Beschränkungen: Zeigt die Gesamtmenge der übertragenen Daten innerhalb des angegebenen Zeitraums an. D-Link DWM-156 Benutzerhandbuch... -
Seite 19: Verbindungshistorie
Download-Geschwindigkeit für die Sitzung So löschen Sie den Inhalt der Verbindungshistorie: 1. Klicken Sie auf Clear All Logs (Alle Protokolle löschen), um alle Protokolle zu löschen. 2. Klicken Sie auf Yes (Ja), um den Löschvorgang zu bestätigen. D-Link DWM-156 Benutzerhandbuch... -
Seite 20: Textnachrichten (Sms)
Abschnitt 7 - Textnachrichten (SMS) Textnachrichten (SMS) Mit dem DWM-156 können Sie die Textnachrichtfunktionen nutzen, die auch auf einem Mobiltelefon ausgeführt werden können, wie beispielsweise Senden, Empfangen, Antworten, Weiterleiten und Löschen. D-Link DWM-156 Benutzerhandbuch... -
Seite 21: Textnachricht Neu Erstellen/Beantworten/Weiterleiten
4. Geben Sie im Fenster Add Contact (Kontakt hinzufügen) den Namen des Kontaktes ein. 5. Klicken Sie auf OK, um den Kontakt zu speichern. 6. Sobald der Kontakt gespeichert ist, wird ein entsprechendes Bestätigungsfenster angezeigt. Klicken Sie auf OK, um es zu schließen. D-Link DWM-156 Benutzerhandbuch... -
Seite 22: Sms-Einstellungen
SMS-Einstellungen Mithilfe dieses Menüs können Sie die Nummer des Service Centers sowie den Zeitraum ihrer Gültigkeit ändern und angeben, ob ausgehende Nachrichten im DWM-156 Mobile Connection Manager gespeichert werden sollen. 1. Klicken Sie auf SMS > Settings (Einstellungen). 2. Geben Sie, sofern erforderlich, die neue Nummer des Service Centers ein. -
Seite 23: Kontaktverwaltung
Abschnitt 8 - Kontaktverwaltung Kontaktverwaltung Der DWM-156 Kontaktmanager zeigt alle auf der SIM-Karte gespeicherten Kontakte an. Kontakte können hinzugefügt, bearbeitet, gelöscht und importiert werden. Kontakte Kontakte hinzufügen 1. Klicken Sie auf die Schaltfläche Contacts (Kontakte). 2. Klicken Sie auf Add (Hinzufügen). -
Seite 24: Kontakte Bearbeiten
Kontakte löschen 1. Klicken Sie auf die Schaltfläche Contacts (Kontakte). 2. Wählen Sie den Kontakt aus, den Sie löschen möchten. 3. Klicken Sie auf die SchaltflächeDelete (Löschen). 4. Klicken Sie auf Yes (Ja), um den Löschvorgang zu bestätigen. D-Link DWM-156 Benutzerhandbuch... -
Seite 25: Sim-Verwaltung
3. Klicken Sie auf OK, um den PIN-Codeschutz zu aktivieren. Sobald eine PIN aktiviert wurde, werden Sie immer zu ihrer Eingabe aufgefordert, bevor Sie auf den D-Link Mobile Connection Manager zugreifen. Deaktivieren Wenn ein PIN-Code nicht mehr gebraucht wird, können Sie ihn wie folgt deaktivieren. -
Seite 26: Einen Pin-Code Ändern
Warnung: Der PIN-Code muss innerhalb von drei Versuchen korrekt eingegeben werden. Geschieht das nicht, wird die SIM-Karte gesperrt. Hinweis: PIN-Codes können nicht geändert werden, solange der DWM-156 mit einem Mobilfunknetz verbunden ist. Sperre eines PIN-Codes aufheben Wenn der PIN-Code dreimal falsch eingegeben wurde und die SIM-Karte gesperrt ist, folgen Sie den Schritten unten, um die Sperre aufzuheben: 1. -
Seite 27: Profileinstellungen
Abschnitt 10 - Profileinstellungen Profileinstellungen Die Seite 'Profile Settings' (Profileinstellungen) bietet Ihnen die Möglichkeit, Ihre Frequenzband- und Netzwerkeinstellungen manuell zu ändern, sollte Ihr DWM-156 nicht automatisch eine Verbindung zu Ihrem Netzwerkanbieter herstellen. Frequenzbandeinstellungen Der DWM-156 unterstützt zwei Frequenzbandoptionen: Automatic - (Automatisch) Der DWM-156 wählt das Frequenzband auf Basis der in Ihrem aktuellen Bereich verfügbaren Netzwerke und der vom DWM-156 unterstützten... -
Seite 28: Wahl Des Netzwerks
Abschnitt 10 - Profileinstellungen Wahl des Netzwerks Der aktuelle Standort des DWM-156 wird möglicherweise von mehr als einem Netz abgedeckt. Der DWM-156 unterstützt zwei Netzoptionen: Automatic - (Automatisch) Standardmäßig wählt der DWM- 156 das Netzwerk auf Grundlage des Benutzerkontos und der Netzwerkverfügbarkeit aus. -
Seite 29: Fehlerbehebung
Fehlerbehebung 1. Warum kann ich keine Verbindung zu einem Mobilfunknetz bekommen? Zur Verwendung des DWM-156 benötigen Sie eine bei einem kompatiblen Funknetzanbieter registrierte SIM-Karte. Wenden Sie sich bitte an Ihren Mobilfunkanbieter, wenn Sie Informationen zu dem Dienstangebot wünschen, auf das Ihnen Ihre SIM-Karte Zugriff bietet. Der Adapter stellt nur eine Verbindung zu einem Servicenetz her, wenn alle relevanten Einstellungen korrekt angegeben wurden. -
Seite 30: Glossar
EDGE (Enhanced Data GSM Environment/Enhanced Data for Global Evolution) - Erweitert GPRS und liefert Multimedia und andere Daten, die eine größere Bandbreite bei bis zu 237 Kbit/s benötigen. GPRS (General Packet Radio Service) - Liefert Daten in Paketen mit bis zu 86 Kbit/s. D-Link DWM-156 Benutzerhandbuch... - Seite 31 PUK (Personal Unblocking Key) - Ein zur Aufhebung einer gesperrten PIN verwendeter Kode. Wird die falsche PUK zehn Mal nacheinander eingegeben, wird die SIM in der Regel permanent gesperrt und ist nicht wiederherstellbar. Es ist dann eine neue SIM-Karte erforderlich. Rx - Steht für Reception (Empfang). D-Link DWM-156 Benutzerhandbuch...
- Seite 32 Tx - Steht für Transmission (Übertragung). WCDMA (Wideband Code Division Multiple Access) - Wideband Code Division Multiple-Access (WCDMA) ist eine der zentralen Technologien bei der Implementierung von Mobilfunksystemen der dritten Generation (3G/UMTS). Das hier beschriebene Produkt unterstützt WCDMA bis zu 384 Kbit/s. D-Link DWM-156 Benutzerhandbuch...
-
Seite 33: Technische Daten
• Zum Erstellen, Bearbeiten, Weiterleiten und Senden von Nachrichten • Ordner für Eingang, Ausgang, Entwurf und Gesendet * Unterstütztes Frequenzband ist abhängig von regionaler Hardware-Version. ** Die angegebenen Datenraten beruhen auf theoretischen Berechnungen. Die tatsächliche Datenrate hängt von der Netzwerkkapazität und der Signalstärke ab. D-Link DWM-156 Benutzerhandbuch...
