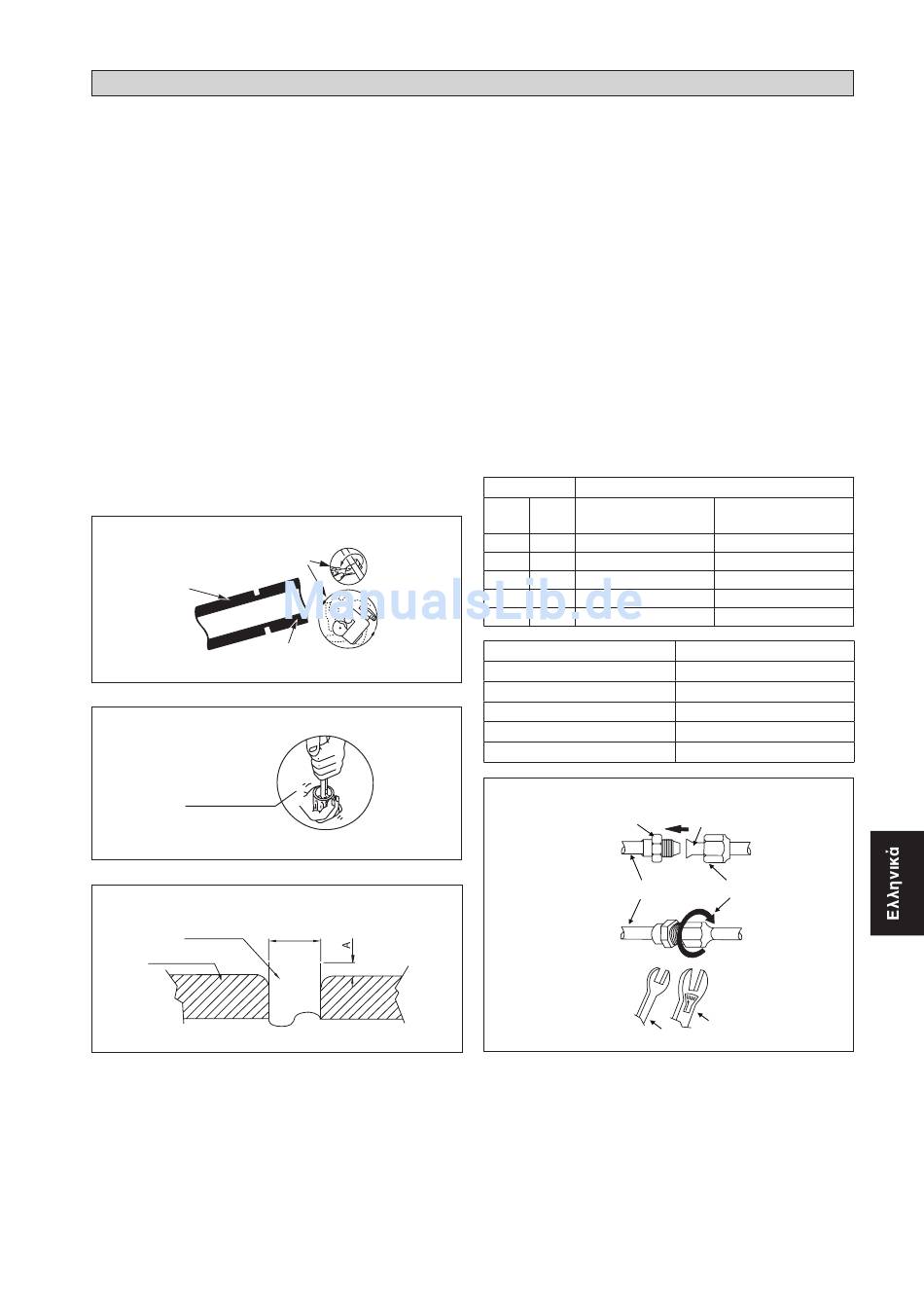

Εργασίες Σωληνώσεων και Τεχνική Εκκίνησης
•
Μην χρησιμοποιείτε μολυσμένο ή κατεστραμμένο χάλκινο
περίβλημα. Αν κάποιες σωληνώσεις, εξατμιστή ή συμπυκνωτή
έχουν εκτεθεί ή ανοιχτεί για 15 δευτερόλεπτα ή παραπάνω,
το σύστημα πρέπει να υποστεί κενό αέρος. Γενικώς, μην
αφαιρείτε το πλαστικό, τα ελαστικά και τα μπρούντζινα
παξιμάδια από τις βαλβίδες, τις σωλήνώσεις και τα πηνία
μέχρι να είναι έτοιμα να συνδεθούν.
•
Αν απαιτείται συγκόλληση, σιγουρευτείτε ότι το νιτρογόνο
αέριο περνά μέσα από σωλήνωση και συνδέσμους ενώ η
συγκόλληση γίνεται. Αυτό θα εξαλείψει τη μορφοποίηση στο
εσωτερικό των τοίχων των χάλκινων σωληνώσεων.
•
Κόψτε το σωλήνα τμήμα-τμήμα, προχωρώντας τη λεπίδα
του κοπτήρα του σωλήνα αργά. Ιδιαίτερη δύναμη και βαθύ
κόψιμο θα προκαλέσει περισσότερη παραμόρφωση στο
σωλήνα και συνεπώς έξτρα ρίνισμα. Δείτε Εικόνα A.
•
Αφαιρέστε τα ρινίσματα από τις άκρες κοπής των σωλήνων
με διαλυτικό όπως δείχνει η Εικόνα Β. Έτσι θα αποφύγετε
την ανομοιότητα στη φλόγα που θα προκαλούσε σιαρροή
αερίου. Κρατήστε το σωλήνα προς τα επάνω και το
αφαιρετικό ρινίσματος κάτω για να μην μπουν τα μεταλλικά
κομμάτια στο σωλήνα.
Εικόνα A
Χάλκινος Σωλήνας Κοπής
1/4t
Χάλκινος Σωλήνας
Εικόνα B
Αφαιρέστε Ρίνισμα
Εικόνα C
Χάλκινος Σωλήνας
Επιβολέας
ΣΩΛΗΝΕΣ ΨΥΞΗΣ
D
8-5
•
Εισάγετε τα παξιμάδια, που είναι τοποθετημένα στα μέρη
σύνδεσης τόσο της εσωτερικής όσο και της εξωτερικής
μονάδας, μέσα στους σωλήνες χαλκού.
•
Το ακριβές μήκος του σωλήνα που προεξέχει από την όψη του
επιβολέα καθορίζεται από το εργαλείο φλόγας. Βλέπε Εικόνα C.
•
Διορθώστε το σωλήνα σταθερά στον επιβολέα. Ταιριάξτε τα
κέντρα τόσο του κύβου φλόγας όσο και του έμβολου φλόγας
και μετά σφίξτε τελείως το έμβολο φλόγας.
Σύνδεση Σωλήνων με τις Μονάδες
•
Ευθυγραμμίστε το κέντρο του σωλήνα και σφίξτε
ικανοποιητικά το παξιμάδι φλόγας με τα δάχτυλα. Βλέπε
Εικόνα D
•
Τέλος, σφίξτε το παξιμάδι φλόγας με το γαλλικό κλειδί μέχρι
να κάνει κλικ.
•
Όταν σφίγγετε το παξιμάδι φλόγας με το γαλλικό κλειδί,
σιγουρευτείτε ότι η κατεύθυνση σφίξης ακολουθεί το βέλος
που δείχνει το κλειδί.
•
Η σύνδεση του σωλήνα ψύξης είναι μονωμένη με
πολυουρεθάνη.
Ø Σωλήνας, D
Imperial
Ίντσες mm
(Τύπος Πεταλούδα)
1/4"
6,35
1,3
3/8"
9,52
1,6
1/2"
12,70
1,9
5/8"
15,88
2,2
3/4"
19,05
2,5
Μέγεθος Σωλήνα mm (in)
6,35 (1/4")
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
Εικόνα D
Σύνδεσμος Φλόγας
Εσωτερικοί Σωλήνες
Κλειδί
A (mm)
Rigid
(Τύπος Σμπλέκτη)
0,7
1,0
1,3
1,7
2,0
Ροπή, Nm / (ft-lb)
18 (13,3)
42 (31,0)
55 (40,6)
65 (48,0)
78 (57,6)
Σωλήνας Φλόγας
Παξιμάδι Φλόγας
Κλειδί Σύσφιξης
