Installation De L'unité Intérieure - Siesta ABQ 71 BV1 Installationshandbuch

L'unité intérieure doit être installée de façon à ce qu'il n'y ait
aucun court circuit de l'air d'évacuation froid. Respectez les
dégagements minimums. Ne pas installer l'unité intérieure
dans un emplacement où elle peut être exposée à la lumière
directe du soleil. Lʼemplacement doit convenir aux tuyauteries
et vidange et il faut prévoir une assez grande distance entre
une porte et lʼunité.
Montage dissimulé dans le plafond
• Utilisez le crochet fourni avec l'unité.
• Veillez à ce que le plafond soit suffi samment résistant pour
soutenir le poids.

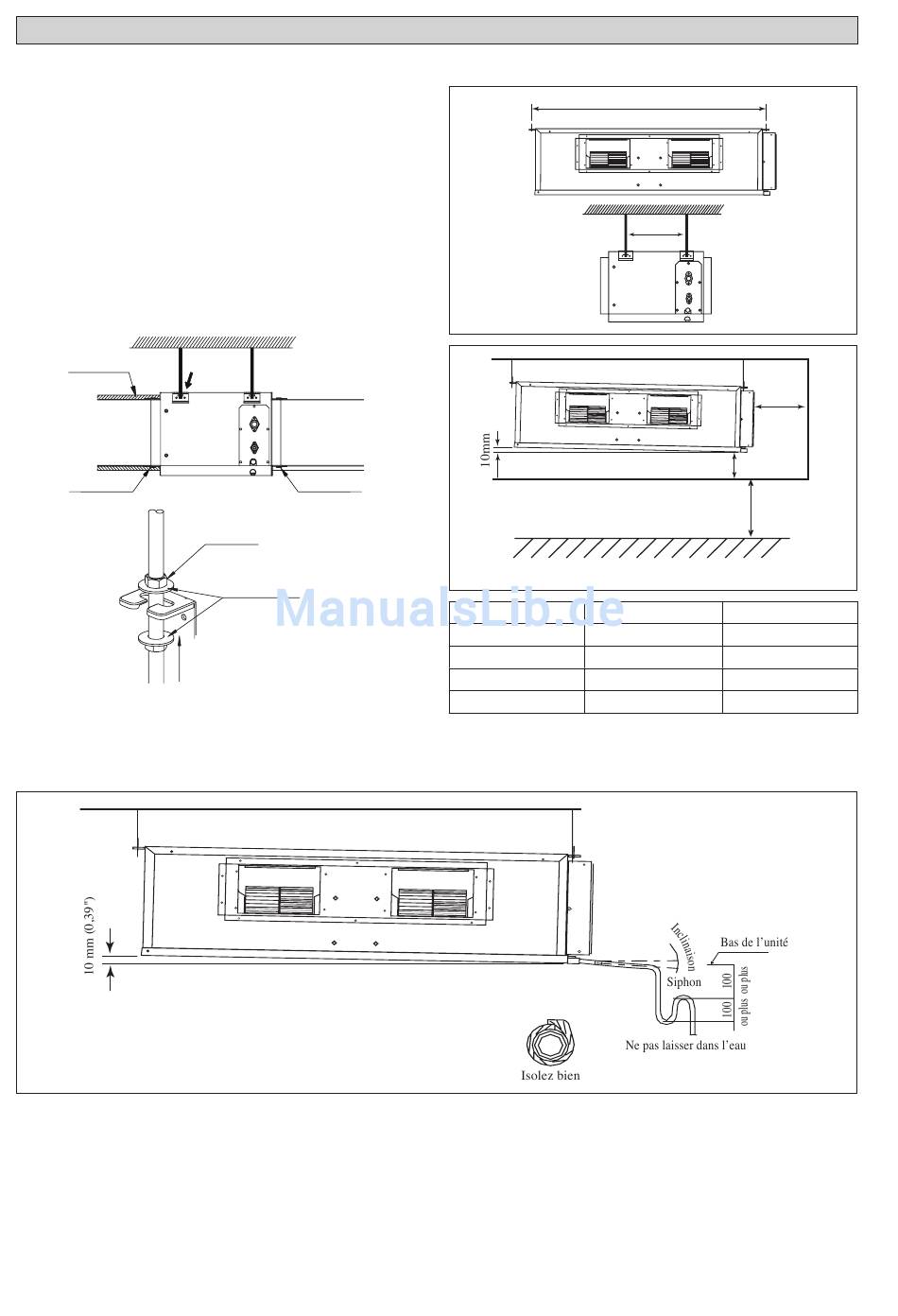

Consulter le dessin
Matériau isolant
détaillé A
(alimentation du site)
Sortie d'air
Bande aluminium
(alimentation du site)
Détail A
Travaux de tuyauterie de vidange cachée dans le plafond
• Le tuyau de vidange doit être installé comme indiqué dans le schéma (voir le diagramme ci-dessus) pour éviter les dommages causés par des fuites
et la condensation.
• Pour un meilleur résultat, maintenez la tuyauterie aussi courte que possible. Donner un peu de pente à la tuyauterie afi n d'améliorer le débit.
• S'assurer que le tuyau de vidange est correctement isolé.
• Il est obligatoire de prévoir un siphon à la sortie de la vidange pour soulager la pression qui existe au sein de l'unité par rapport à la pression atmosphérique
extérieure lorsque l'appareil est en fonctionnement. Le siphon de vidange est pour éviter la possibilité d'éclaboussures ou une odeur.
• Gardez les tuyaux le plus droit possible pour un nettoyage facile et éviter l'accumulation de saleté et de débris.
• Réaliser un test de vidange d'eau une fois que l'installation est terminée. Assurez-vous que le débit de vidange est bon.
• Dans les milieux humides, utilisez une vidange supplémentaire pour couvrir toute la zone de l'unité intérieure.
INSTALLATION DE L'UNITÉ INTÉRIEURE
Entrée d'air
Bande aluminium
(alimentation du site)
Alimentation du site
Rondelle pour le support de crochet
(joint)
Serrer
Distance centrale de l'axe (consulter le schéma ci-dessous)
* Peut être inférieur à 300 mm si le plafond est amovible.
ABQ
71 BV 1
100 AV 1
125 AV 1
140 AV 1
Laisser un espace libre pour faciliter la maintenance et obtenir
un fl ux d'air optimal, comme indiqué sur le schéma.
2-4
A
L
300mm
ou plus
300mm* ou plus
Plafond
2300mm ou plus
A mm (pouce) L mm (pouce)
959 (37,8) 339 (13,3)
1264 (49,8) 401 (15,8)
1326 (52,2) 266 (10,5)
1526 (60,1) 266 (10,5)
Sol
Unité : mm
