• Todos los alambres deben estar conectados fi rmemente.
• Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
• El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo requerimiento.
• Asegúrese de no aplicar presión externa a los conectores y cables del borne.
• Asegúrese de que todas las cubiertas se fi jen correctamente para evitar cualquier espacio.
• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los
cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
• Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la
cabeza del tornillo.
• Si se ajusta demasiado se pueden dañar los tornillos del borne.
• No conecte cables de diferente calibre al mismo borne.
• Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
Conecte cables del mismo
calibre a ambos lados.
PRECAUCIONES ESPECIALES AL OCUPARSE DE LA UNIDAD DE R410A
R410A es un refrigerante nuevo de HFC que no daña la capa de
ozono. La presión de funcionamiento de este refrigerante nuevo
es 1,6 veces más alta que el refrigerante convencional(R22), o
sea que es esencial una instalación/servicio apropiado.
• Nunca refrigerante del uso con excepción de R410A en un
acondicionador de aire que se diseña para funcionar con
R410A.
• El aceite de POE o PVE se utiliza como lubricante para el
compresor de R410A, que es diferente del aceite mineral
usado para el compresor R22. Durante la instalación o el
mantenimiento, la precaución adicional se debe tomar para no
exponer el sistema de R410A demasiado largo al aire húmedo.
El aceite residual de POE o PVE en la tubería y los componentes
pueden absorber la humedad del aire.
• Evitar mischarging, el diámetro del puerto del servicio enla
válvula de la llamarada es diferente de el de R22.
La aspiración es necesaria para eliminar toda la humedad y aire del sistema.
Purga de la tubería y la unidad interior
La unidad interior y los tubos de conexión refrigerantes deben
ser purgados de aire porque el aire que contiene la humedad que
permanece en el ciclo refrigerante puede hacer funcionar mal
al compresor.
• Retirar las tapas de la válvula y del agujero de servicio.
• Conecte el centro del calibrador de carga a la bomba de vacío.
• Conecte el calibrador de carga al orifi cio de servicio de la
válvula de 3 vías.
CONEXIÓN DEL CABLEADO ELÉCTRICO

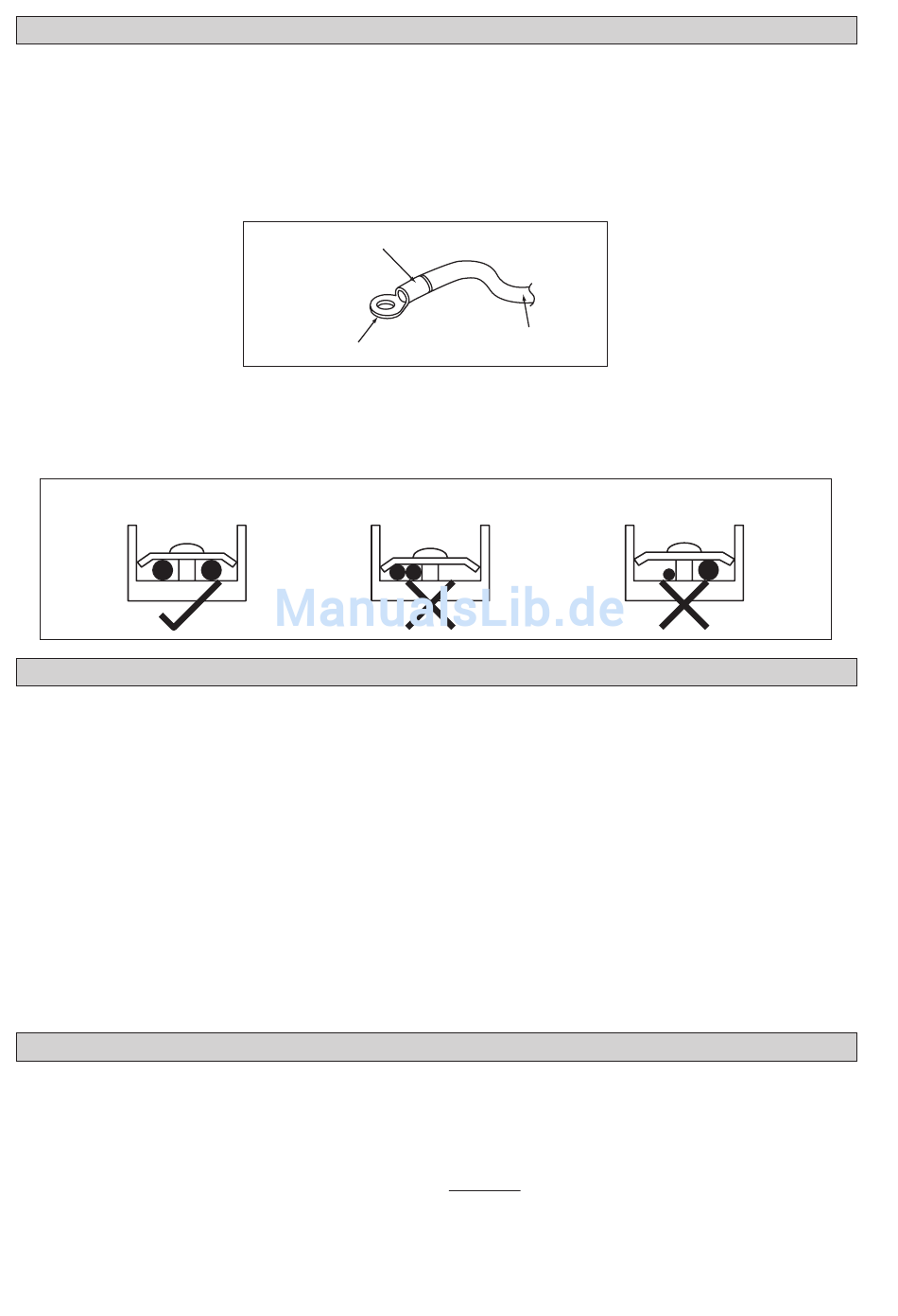

Aplique manguitos de aislamiento
Terminal redondo preformado
No conecte cables del mismo
calibre a un lado.
ASPIRACIÓN Y CARGA
Conductor eléctrico
• Utilice las herramientas y los materiales exclusivamente
para el refrigerante R410A. Las herramientas para R410A
son exclusivamente válvula mul'tiple, manguera de carga,
manómetro de presión, detector del escape del gas, herramientas
de la llamarada, llave de esfuerzo de torsión, bomba de vacío
y cilindro del refrigerante.
• Pues un acondicionador de aire de R410A incurre en una
presión más alta que las unidades R22, es esencial elegir las
pipas de cobre correctamente. Nunca deluente de cobre de las
pipas del usuario que 0,8mm aunque están disponibles en el
mercado.
• Si el gas del refrigerante se escapó durante la instalación/
servicing, sea seguro ventilar completamente. Si el gas
refrigerante viene en contacto con el fuego, un gas venenoso
puede ocurrir.
• Al instalar o quitando un acondicionador de aire, no permita
que el aire o la humedad permanezca en el ciclo refrigerante.
• Arranque la bomba de vacío. Evacue aproximadamente durante
30 minutos. El tiempo de evacuación varía según la capacidad
de la bomba de vacío. Asegúrese de que la aguja del calibrador
de carga se ha movido hacia -760mmHg.
Precaución
• Si la aguja del calibrador no se mueve a -760mmHg, compruebe
las fugas de gas (utilizando detector de refrigerante) en la
conexión de tipo abocinada de la unidad interior y exterior y
repare la fuga antes de seguir con el siguiente paso.
• Cierre la válvula del calibrador de cambio y pare la bomba de
vacío.
5-6
No conecte cables de
distinto calibre.
