Boru İşleri ve Boru Havsa Tekniği
•
Kirli veya hasarlı bakır boru kullanmayın. Herhangi bir
boru tesisatı, hava kanalı veya kondensatör 15 saniye
ya da daha fazla süre ile yalıtımsız ya da açık durumda
kalırsa, sistemin temizlenmesi gerekmektedir. Genel
olarak, bağlantı için hazır olmadıkçavalfl ardan, bağlantı
elemanlarından, tüp bağlantılardan ve bobinlerden
plastik, kauçuk tıpa ve bakır somunları çıkartmayın.
•
Herhangi bir lehimleme işine ihtiyaç varsa, lehim
yapılırken nitrojen gazının borulardan ve birleşme
yerlerinden geçtiğinden emin olun. Böylece bakır
boruların iç çeperlerinde is oluşması önlenecektir.

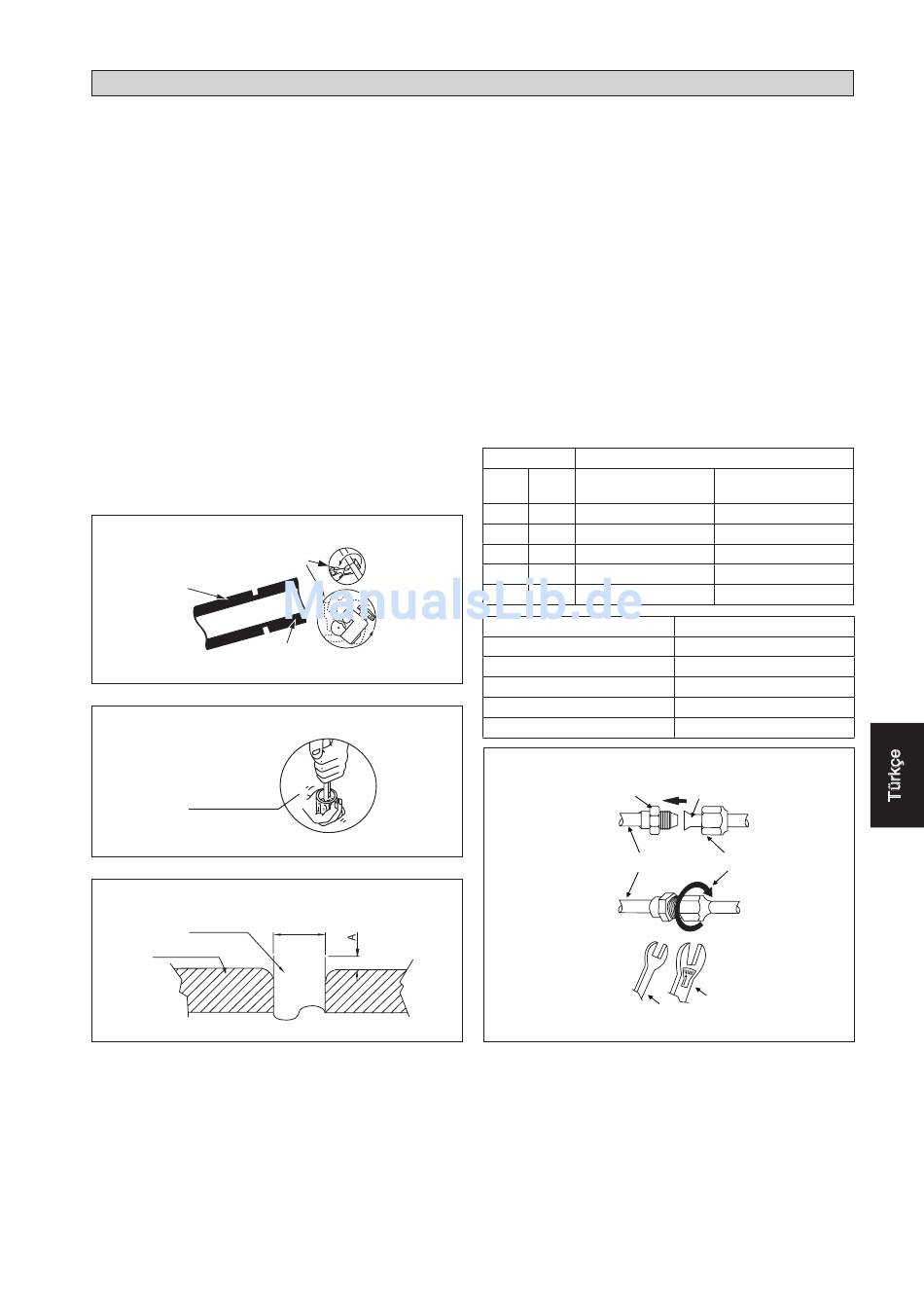

• Boruyu aşama aşama kesin, boru keserin bıçağını yavaşça
ilerletin. Fazla güç ve derin kesme daha fazla bozulmaya
ve fazla çapağa neden olur. Şek. A'ye bakınız.
• Boruların kesik kenarlarındaki çapakları Şek. B'de
gösterildiği gibi temizleyiciyle çıkartın. Bu konik yüzey
üzerindeki gaz sızıntısına neden olabilecek pürüzleri
ortadan kaldırır. Boruya metal çiplerin girmesini önlemek
için borunun ucunu aşağı doğru tutun.
Şek. A
Bakır Borunun Kesilmesi
1/4t
Bakır Boru
Şek. B
Çapakların Temizlenmesi
Şek. C
Bakır Boru
Baskır Bloğu
SOĞUTUCU BORULARI
D
7-5
• Hem iç ünite hem dış ünite bağlantı parçalarının havş a
somunlarını bakır borulara geçiriniz.
• Konik kalıbın üst yüzeyinden çıkmaktan olan borunun
tam uzunluğu, konik alet tarafından belirlenir. Şek. C'ye
bakınız.
• Boruyu konik kalıp üzerinde sıkıca sabitleyin. Hem konik
kalıbın hem de konik matkabın orta noktalarını eşleştirin
ve sonra konik matkabı tam olarak sıkın.
Ünitelere Boru Bağlantıları
•
Borunun ortasını hizalayın ve konik cıvatayı parmaklarınızla
mümkün olduğunca sıkıştırınız. Şek. D'ye bakınız.
•
Son olarak, anahtardan çıt sesi gelinceye kadar havşalı
somunu bir tork anahtarıyla sıkın.
•
Konik cıvatayı tork anahtarı ile sıkarken, sıkma yönünün
anahtar üzerindeki oku takip ettiğinden emin olun.
• Soğutucu borusu bağlantısı kapalı hücreli poliüretan ile
yalıtılmıştır.
Ø Boru, D
Inç mm Esnek
(Kelebek Somunlu Tip)
1/4" 6,35 1,3
3/8" 9,52 1,6
1/2" 12,70 1,9
5/8" 15,88 2,2
3/4" 19,05 2,5
Boru Büyüklüğü, mm (in)
6,35 (1/4")
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
Şek. D
Konik Bağlantı
İç Mekan Boruları
Somun Anahtarı
A (mm)
Sert
(Kavrama Tipi)
0,7
1,0
1,3
1,7
2,0
Tork, Nm / (ft-Ib)
18 (13,3)
42 (31,0)
55 (40,6)
65 (48,0)
78 (57,6)
Genişletilmiş Boru
Konik Cıvata
Tork Anahtarı
