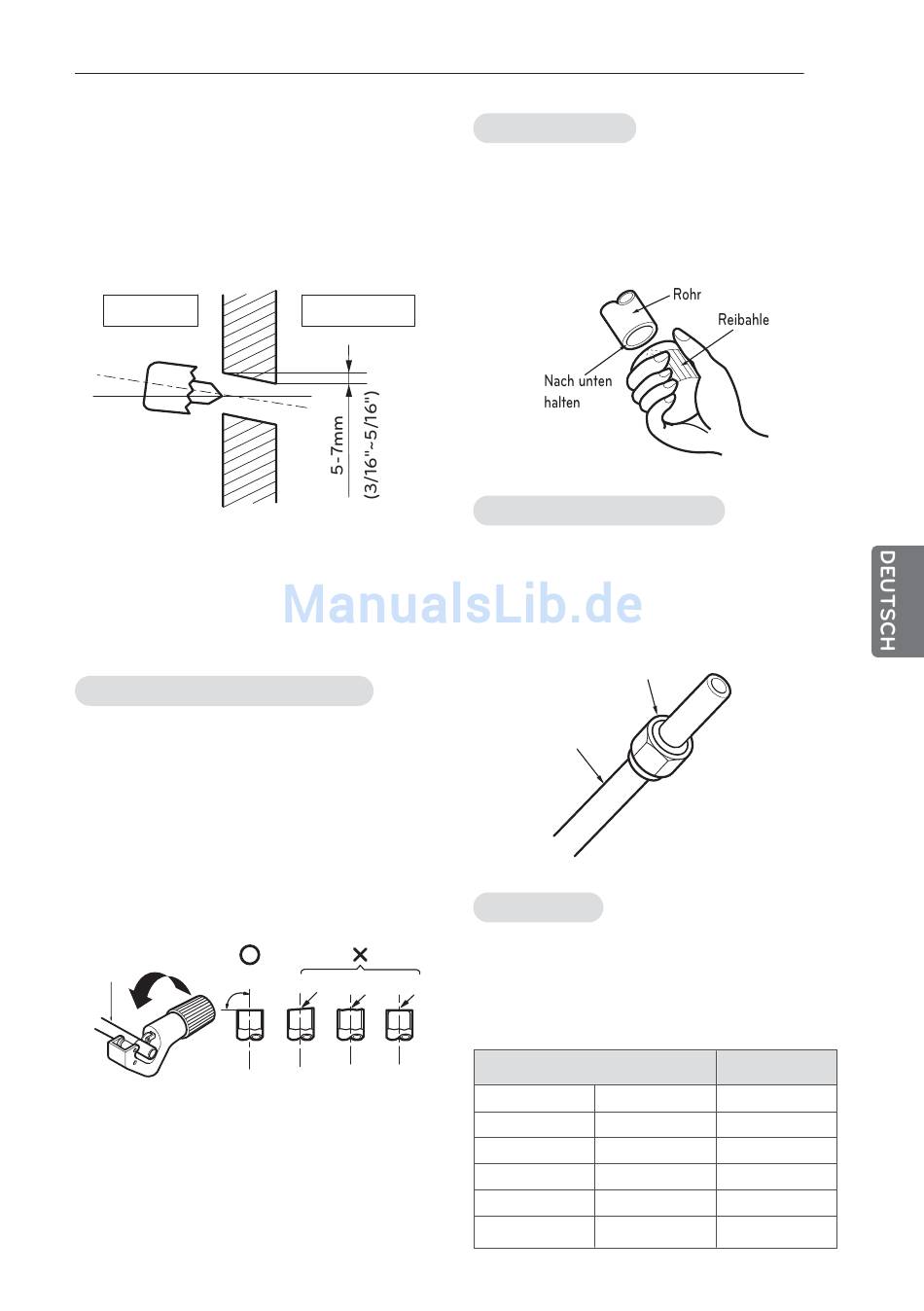

Loch in die Wand bohren
- Bohren Sie eine 65 mm-Öffnung für die
Rohrleitungen mit einem Kernbohrer.
Das Bohrloch sollte entweder auf der
rechten oder linken Seite sein und leicht
nach außen geneigt verlaufen.
WAND
Innengerät
Bördelung
Eine Hauptursache für Gaslecks sind fehler-
hafte Bördelungen. Bördelungen sollten nach
folgendem Verfahren durchgeführt werden.
Rohre und Kabel schneiden
1
Verwenden Sie den Einbausatz für
Rohrleitungen bzw. die bei Ihrem örtlichen
Händler erworbenen Rohre.
2
Messen Sie den Abstand zwischen Innen-
und Außengerät.
3
Schneiden Sie die Rohre etwas länger als
den gemessenen Abstand zu.
4
Schneiden Sie das Kabel 1,5 m länger als
die Rohrlänge zu.
Kupferrohr
90
Außengerät
Geneigt Uneben Rau
Entfernen der Schnittgrate
1
Entfernen Sie alle Grate von der
Schnittstelle der Rohrleitungen.
2
Halten Sie das Kupferrohr/Rohr beim Ent-
fernen der Grate nach unten, damit keine
Grate in die Rohrleitung fallen.
Befestigen der Muttern
- Entfernen Sie die Schraubenmuttern des
Innen- und Außengerätes und legen Sie sie
nach dem Entfernen der Grate auf die
Rohrleitung.
(nach der Bördelung können diese nicht be-
festigt werden)
Schraubenmutter
Kupferrohr
Bördelung
1
Spannen Sie das Kupferrohr fest in der
Schiene ein und halten Sie sich dabei an
die Abmessungen in der folgenden
Tabelle.
2
Führen Sie die Bördelungen durch.
Außendurchmesser
mm
Zoll
Ø6.35
1/4
Ø9.52
3/8
Ø12.7
1/2
Ø15.88
5/8
Ø19.05
3/4
MONTAGE
9
A
mm
1.1~1.3
1.5~1.7
1.6~1.8
1.6~1.8
1.9~2.1
