Montage

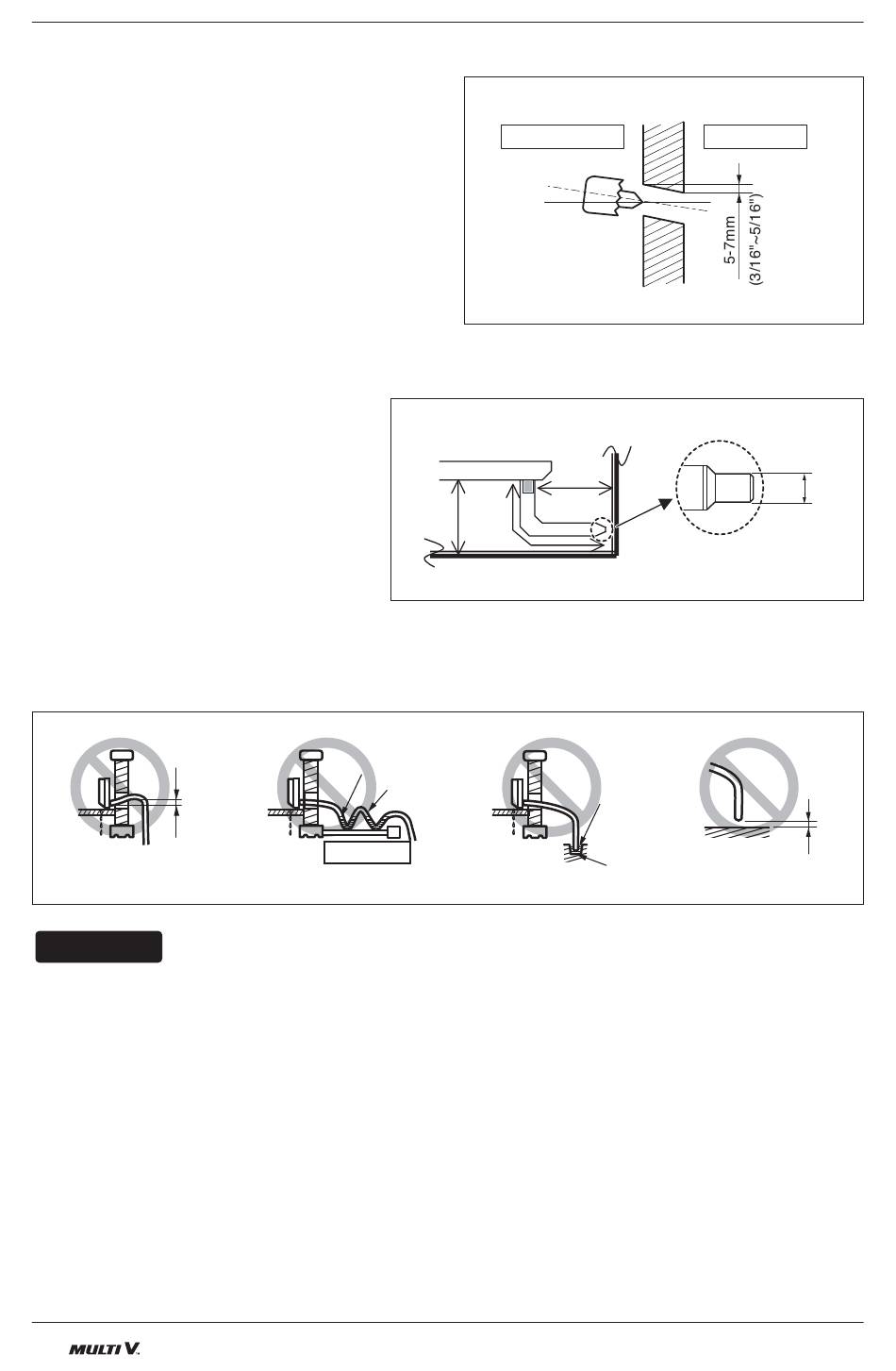

4. Loch in die Wand bohren
• Bohren Sie eine 70 mm-Öffnung für die Rohrlei-
tungen mit einem Kernbohrer.
Das Bohrloch sollte entweder auf der rechten
oder linken Seite sein und leicht nach außen ge-
neigt verlaufen.
5. Abfluss-Rohrleitungen
1. Der Außendurchmesser des Ablass-
schlauchs (mit dem Innengerät gelie-
fert) beträgt 17 mm am
Anschlussende und hat eine Länge
von 600 mm.
2. Zur Verlängerung können handelsüb-
liche feste PVC-Rohrleitungen ver-
wendet werden.
3. Isolieren Sie das Abflussrohr des In-
nengerätes mit mindestens 10 mm
Isolierung, um Kondensation zu ver-
meiden.
Nicht erhöhen
Wasserleck
ANMERKUNG
- Das Abflussrohr sollte schräg nach unten verlaufen, so dass Wasser ungehindert abfließen kann.
10
Innengerät
Angesammeltes
Kondenswasser
Luft
Wasserleck
Fließwasser
Innen
[Einheit: mm]
87
600
103
Tip of drain hose
dipped in water
Wasserleck
WAND
Außen
Abfluss
Ø17
Lücke kleiner
als 50 mm
