2.2

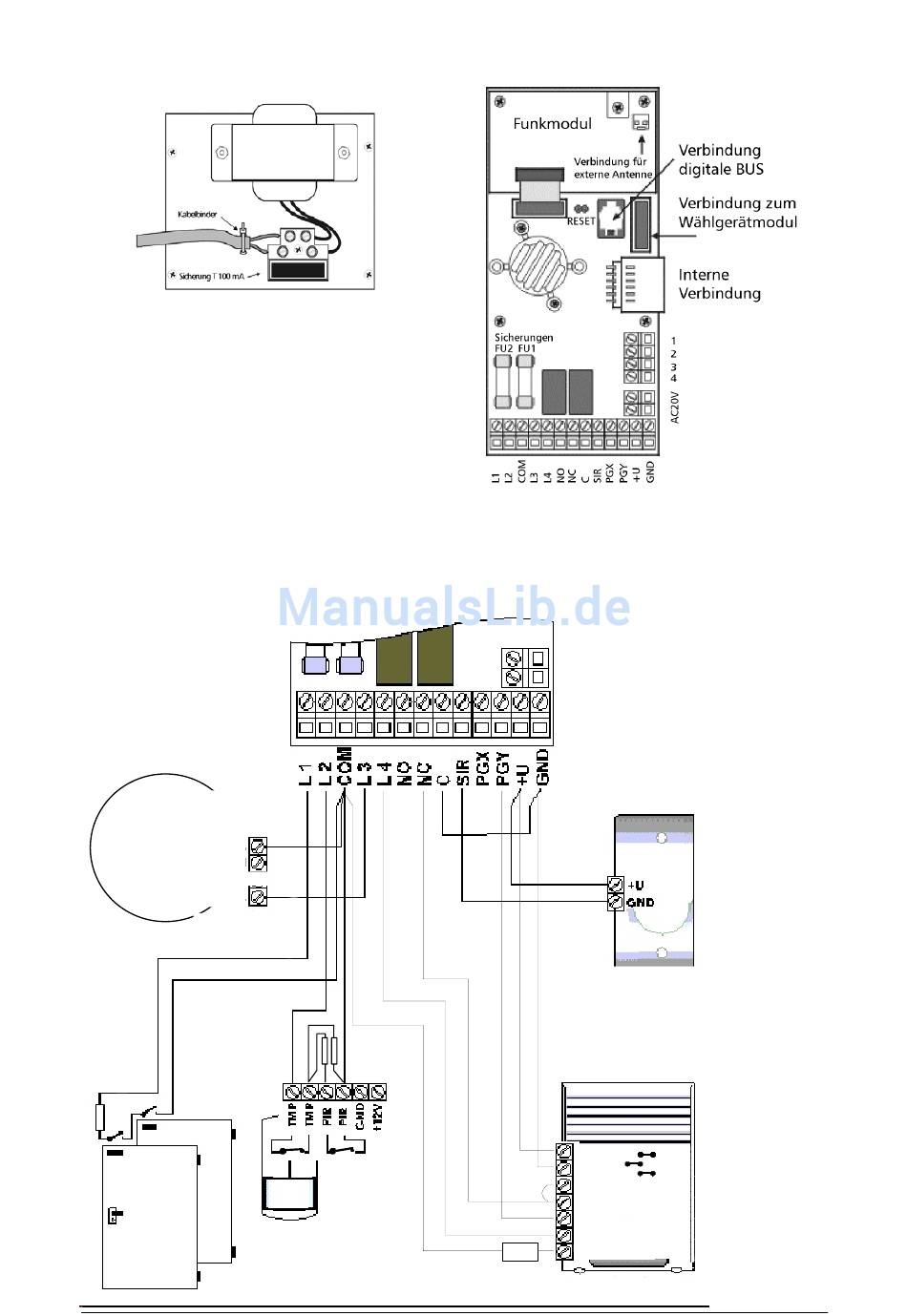

Stromkabel anschließen (s. Abb. 3). Achten Sie auf den Hinweis in Handbuch 2.
Noch keine Stromversorgung anstecken.
2.3
Verdrahtete Komponenten anschließen (siehe Beispiel, Abb. 5).
Rauchmelder
Rauchmelder
RA 212H
SD-283ST
ALARM
TMP
+ 12 V
Öffnerk reis
Öffnungskreis
Kreis mi t
Endwide rstand
2k2
M agnetkonta kt
M K 01
Abb. 3
Abb. 4
2x 2k2
Kreis mit
Doppel-
Endwiderstand
Bewegungsmelder
BM 04
Sirene AS 05
Sirene AS 01
Außensirene
Außensirene
OS 365A
OS 360
+12V
GND
SIR
FLA
ARM
TMP
TMP
2k2
*
*
Im Lieferzustand
befindet sich der 2k2
Widerstand zwischen COM
und L4 der Zentrale.
OFF
ON
OFF
PgY = Scharfschaltung
(Werkseinstellung)
Abb. 5
Seite 3
