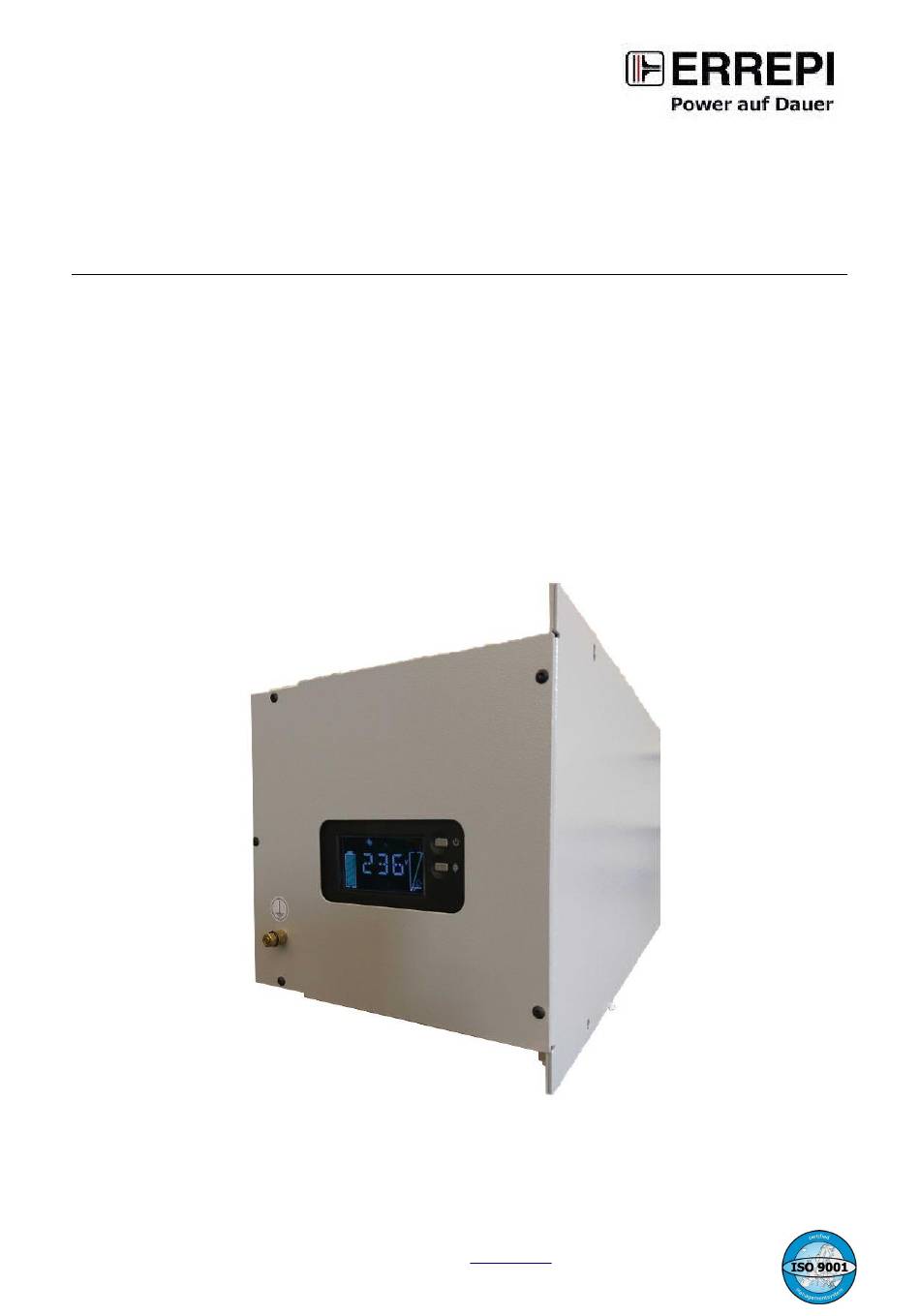

Unterbrechungsfreie Stromversorgung
D - Bedienungsanleitung
EN -User Manual
NP 3000 SO-01
(Revision B1)
ERREPI unterbrechungsfreie Stromversorgungen GmbH | Eichenstrasse 26 | D-82290 Landsberied
Telefon +49 8141 4094-0 | Fax +49 8141 4094-11 | office@errepi.de |
www.errepi.de
10/2023, Version 2.0

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Errepi NP 3000 SO-01

Inhaltszusammenfassung für Errepi NP 3000 SO-01

  • Seite 1 Unterbrechungsfreie Stromversorgung D - Bedienungsanleitung EN -User Manual NP 3000 SO-01 (Revision B1) ERREPI unterbrechungsfreie Stromversorgungen GmbH | Eichenstrasse 26 | D-82290 Landsberied Telefon +49 8141 4094-0 | Fax +49 8141 4094-11 | office@errepi.de | www.errepi.de 10/2023, Version 2.0...

  • Seite 2: Inhaltsverzeichnis

    8.2 "LOW BATTERY" - niedrige Ladezustand der Batterien............11 8.3 "OVERLOAD" - Überlastung (Dauerton)................11 8.4 "FAULT - FEHLER" (Dauerton)....................11 9 Lagerung............................12 10 temperaturabhängige Gebrauchsdauer Batterie.................12 11 Gewährleistungsbedingungen.....................13 12 Hinweise zur Fehlerbehebung.....................14 13 Technische Daten........................15 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 3: Sicherheitshinweise

    Fremdspannung / Rückspeisung am USV Ausgang führt zur Zerstörung der Elektronik. • Verschließen Sie ungenutzte Anschlüsse mit Blindstopfen. • Im Notfall zum Ausschalten der USV den Taster OFF drücken, den Netzstecker ziehen und die Verbindung zur an der USV Anlage angeschlossenen Verbraucher lösen. 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 4: Abmessungen Des Wandgehäuses

    2 Abmessungen des Wandgehäuses 3 Maßzeichnung der Befestigungspunkte Die Montage kann sowohl waagrecht als auch senkrecht (mit dem LC-Display nach oben) erfolgen. 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 5: Elektrischer Anschluss

    Die netzinteraktive USV ist eine stabile und zuverlässige Wechselstromquelle für Ihre Geräte. Sie verhindert Notabschaltung der Stromversorgung, Spannungsstöße und Spannungsabfälle und unterdrückt außerdem Impuls- und Hochfrequenzgeräusche im aus dem Stromnetz. An die USV können Computer, Workstations, Server, Telekommunikationssysteme und andere Rechen- und 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 6: Beschreibung

    LED rot Battery low (Batteriekapazität geht zu Ende) Batterie mindestens 8 Stunden laden. Batterie erneuern, wenn die Anzeige nach der Ladung nicht erlischt. 2. Erdungsanschluss (für Potentialausgleich) 3. Kabel mit CEE-Kupplung zum Verbraucheranschluss 4. Kabel mit CEE-Kupplung für Netzsteckdose 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 7: Frontansicht / Anzeige

    Beim Anschluss der neuer Batterien muss die Polarität beachtet werden. Es besteht Kurzschlussgefahr. Anzeige "BUCK AVR (VOLTAGE REDUCTION)" (automatische Spannungsreduzierung) (gelb) Diese Anzeige leuchtet auf, wenn die Eingangsspannung zu hoch ist und die USV die Verbraucherspannung herunter regelt. 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...
  • Seite 8 21 – 40 % LED 2 21 – 40 % LED 1 6 – 20 % LED 1 6 – 20 % LC-Display Input / Output / Batterie- Belastungs- Batterie / Temperatur kapazität zustand 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...
  • Seite 9 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 10: Betriebsverhalten Der Usv

    Dies wirkt sich nicht auf die angeschlossenen Verbraucher aus. Laden Sie die USV-Batterien 24 Stunden lang und führen Sie den Selbsttest wieder durch. Wenn die LED"Batterie austauschen" weiterhin leuchtet, wenden Sie sich an das autorisierte Servicecenter, um die Batterien auszutauschen. 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 11: Belastungsbalkenanzeige / Balkenanzeige Des Batteriezustandes

    Leistung der USV), wird ein Dauerton ausgegeben. Trennen Sie weniger wichtige Geräte vom Notstromsystem ab, um die Überlastung zu vermeiden. 8.4 "FAULT - FEHLER" (Dauerton) Im Fall einer Fehlfunktion der USV blinken alle Anzeigen und es ertönt ein Dauerton 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 12: Lagerung

    Bei einer Lagertemperatur: -15 bis +30°C, laden Sie die Batterien alle 6 Monate auf.  Bei einer Lagertemperatur: +30 bis +45°C, laden Sie die Batterien alle 3 Monate auf. 10 temperaturabhängige Gebrauchsdauer Batterie (Quelle: Auszug Datenblatt Leoch) 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 13: Gewährleistungsbedingungen

    11 Gewährleistungsbedingungen Defekte, die während der Gewährleistungsfrist auftreten können, werden vom ERREPI USV GmbH Servicecenter unter Einhaltung der folgenden Bedingungen kostenlos beseitigt: • Meldung der Fehlerbeschreibung mit Angabe des Modells und der Seriennummer • Einsendung frei Haus des defekten Geräts Das Recht auf Gewährleistung besteht nicht, bei:...

  • Seite 14: Hinweise Zur Fehlerbehebung

    Signaldauerton Überlast an der USV Entfernen Sie die Überlast Batterie mindestens 4 Stunden laden. Falls LED noch leuchtet, Gerät an Ihren Lieferanten Batterie defekt LED leuchtet Batterie defekt senden. Batterie muss erneuert werden. 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...

  • Seite 15: Technische Daten

    “Battery start” - Einschalten auch ohne Netz Eingebauter Filter für Datenleitung, Telefon und Internet (RJ 45) Akustische Meldungen Batteriebetrieb, Batteriekapazität geht zu Ende, Überlast Optische Anzeigen Netz vorhanden, Batteriebetrieb, Batterie defekt Überspannung / Unterspannung 10/2023 Version 2.0 Bedienungsanleitung NP 3000 SO-01...
  • Seite 16 10/2023 Version 1.0 Operating Instructions NP 3000 SO-01...
  • Seite 17 Uninterruptible power supply EN -User Manual NP 3000 SO-01 (Revision B1) ERREPI Uninterruptible Power Supplies GmbH | Eichenstrasse 26 | D-82290 Landsberied Phone +49 8141 4094-0 | Fax +49 8141 4094-11 | office@errepi.de | www.errepi.de 10/2023, Version 2.0...
  • Seite 18 8.2 "LOW BATTERY" - low state of charge of the batteries............13 8.3 "OVERLOAD" - overload (continuous tone)................13 8.4 "FAULT - ERROR" (continuous tone)..................13 9 Storage............................14 10 Temperature-dependent battery life....................14 11 Warranty conditions........................15 12 Troubleshooting...........................16 13 Technical data..........................17 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 19: Safety Instructions

    Seal unused connections with dummy plugs.  In an emergency, to switch off the UPS, press the OFF button, disconnect the mains plug and disconnect the load connected to the UPS system. 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 20: Dimensioned Drawing Of The Fixing Points

    2 Dimensions of the wall housing 3 Dimensioned drawing of the fixing points Installation can be done both horizontally and vertically (with the LC display facing upwards). 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 21: Electrical Connection

    The mains interactive UPS is a stable and reliable AC power source for your equipment. It prevents emergency power shutdowns, surges and brownouts, and also suppresses impulse and high- frequency noise in the from the mains. Computers, workstations, servers, telecommunication systems and other computing and 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 22: Description

    Replace the battery if the display shows Charge does not go out. 2. earthing connection (for equipotential bonding) 3. cable with CEE coupling to the consumer connection 4. cable with CEE coupling for mains socket 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 23: Front View / Display

    This indicator lights up when the input voltage is too high and the UPSregulates the load voltage down. display "LINE MODE" (normal operating voltage) (green) This indicator lights up when the input operating voltage is stable. 10/2023 Version 2.0 user manual NP 3000 SO-01...
  • Seite 24 21 – 40 % LED 2 21 – 40 % LED 1 6 – 20 % LED 1 6 – 20 % LC display Input / Output / Battery- Load- Battery / capacity state Temperature 10/2023 Version 2.0 user manual NP 3000 SO-01...
  • Seite 25 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 26: Operating Behaviour Of The Ups

    If all 5 units light up, the battery packs are fully charged. If the lowest unit is flashing, there is less than two minutes of runtime remaining. 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 27: Switch-Off Mode

    UPS), a continuous tone is emitted. Disconnect less important devices from the emergency power system to avoid the overload. 8.4 "FAULT - ERROR" (continuous tone) In the event of a malfunction of the UPS, all indicators flash and a continuous tone sounds 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 28: Storage

    At a storage temperature: -15 to +30°C, charge the batteries every 6 months.  At a storage temperature: +30 to +45°C, charge the batteries every 3 months. 10 Temperature-dependent battery life (Source: Excerpt from data sheet Leoch) 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 29: Warranty Conditions

    11 Warranty conditions Defects that may occur during the warranty period will be repaired free of charge by the ERREPI USV GmbH Service Centre subject to the following conditions:  Reporting the error description with indication of the model and serial number ...

  • Seite 30: Troubleshooting

    Remove the overload Charge the battery for at least 4 hours. If the LED is still lit, Battery defective LED lights Battery defective send the unit to your supplier. Battery must be replaced. 10/2023 Version 2.0 user manual NP 3000 SO-01...

  • Seite 31: Technical Data

    13 Technical data Rated voltage 230 V Voltage range ± 25% by AVR (automatic voltage regulation) Input frequency 50 Hz / 60 Hz Frequency tolerance ± 10% UPS OUTPUT Voltage / Mains operation 230 V ± 9% Voltage / Battery operation 230 V ±...
  • Seite 32 10/2023 Version 2.0 Operating Instructions NP 3000 SO-01...
