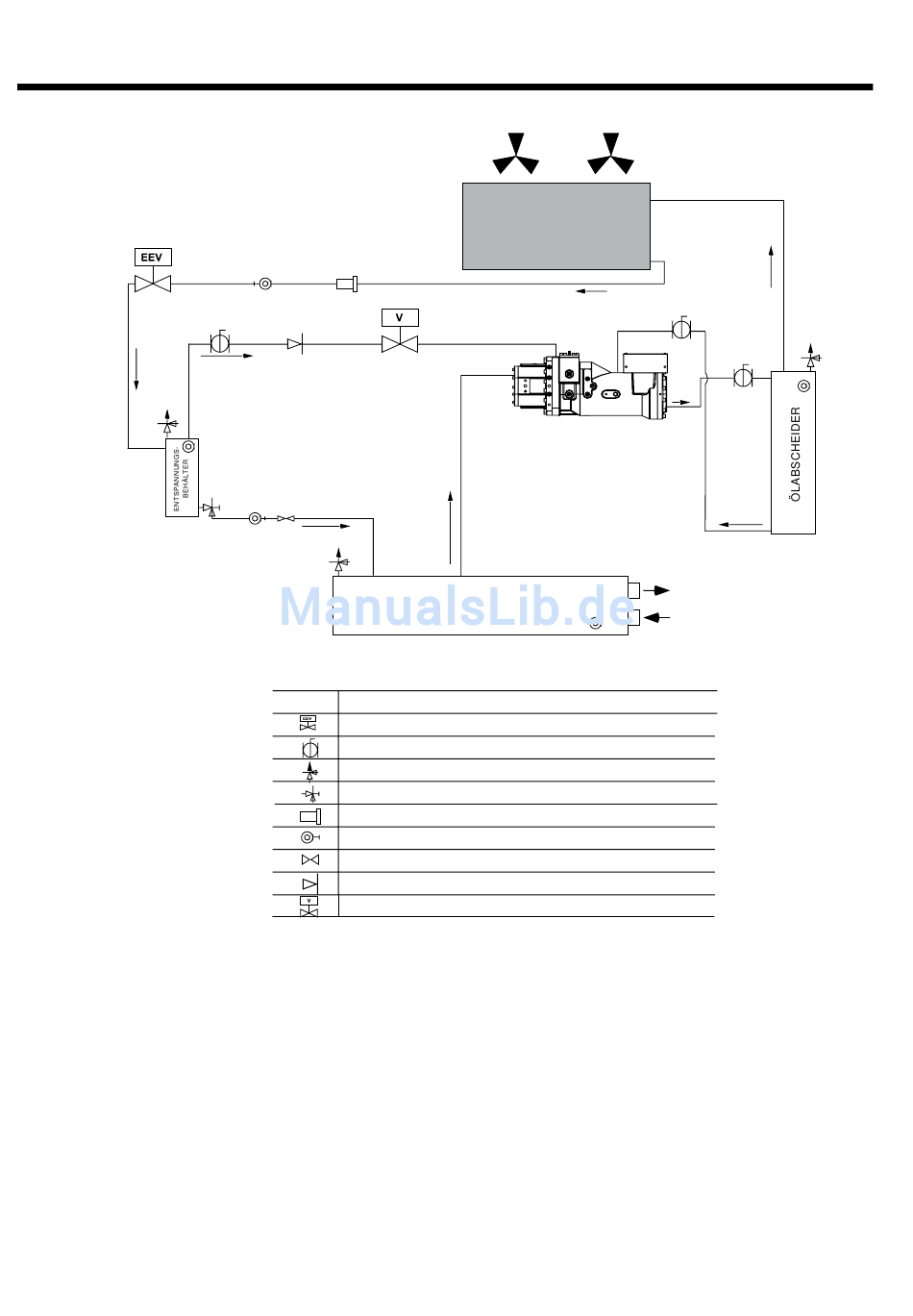

Anordnung der Kältemittelleitungen
Das Kältemittel (flüssig oder gasförmig) gelangt mit niedrigem Druck in den Verdampfer und wird über Sprühdüsen über dem Rohbündel
ausgebracht. Das flüssige Kältemittel sinkt schwerkraftbedingt nach dem Austritt aus den Düsen durch das Rohrbündel herab und wird
durch die Wärmeenergie, die aus dem durch die Rohre strömenden Kaltwasser absorbiert wird, verdampft und überhitzt.
Der Niederdruck-Kältemitteldampf entweicht an der Oberseite des Verdampfers und gelangt in den Verdichter, wo der Kältemitteldampf
verdichtet und der Druck sowie die Überhitzung erhöht werden. Das überhitzte Gas gelangt mit Hochdruck in den luftgekühlten
Verflüssiger, wo die Wärme über die Kühlschlangen und Lüfter abgeführt wird.
Die vollständig verflüssigte und unterkühlte Flüssigkeit verlässt den luftgekühlten Verflüssiger, strömt durch den Filtertrockner und
gelangt in den Economizer (Entspanner). Die Durchflussmenge des Kältemittels in den Economizer wird über das elektronische
Entspannungsventil geregelt.
Wenn das Economizer-Ventil geöffnet ist, kann eine zusätzliche Abkühlung des Kältemittels im Economizer erfolgen. Nach Verlassen
des Economizers strömt das flüssige Kältemittel durch eine Blende, wo eine Druckreduzierung und eine weitere Abkühlung erfolgen.
Anschließend gelangt das Niederdruck-Kältemittel (flüssig und gasförmig) in den Verdampfer.
12
VERFLÜSSIGERBÜNDEL
VERDAMPFER
SYSTEM-KOMPONENTEN
ELEKTRONISCHES EXPANSIONSVENTIL
KUGELVENTIL
SICHERHEITSVENTIL
ABSPERRVENTIL
FILTERTROCKNER MIT AUSWECHSELBAREM FILTEREINSATZ
SCHAUGLAS
BLENDE
R
ÜCKSCHLAGVENTIL
VENTIL
FORM 201.28-EG1.DE.CE (0416)
JOHNSON CONTROLS
