Aufbau-Informationen -
Zur Befestigung der Einheit am Untergrund sind die
Grundschienen mit Montagebohrungen (5/8") versehen.
Beim ebenerdigen Aufbau sollten Vorsorgemaßnahmen
ergriffen werden, um die Einheit gegen unbefugte Eingriffe
sowie Personen vor Verletzungen zu schützen. Sicherungen an
den Zugangsabdeckungen verhindern versehentliche Eingriffe;
zusätzliche Sicherungsvorrichtungen wie optionale Gehäuse,
eine Einzäunung oder abschließbare Abdeckungen sind jedoch
ratsam. Fragen Sie Ihre zuständigen Behörden nach den
geltenden Sicherheitsvorschriften.
A u f b a u i n E r d b e b e n g e g e n d e n – B a u e n S i e d i e
Flüssigkeitskühler nicht auf Federdämpfern oder Hausdächern
auf, wenn die Gefahr von Erdbeben besteht. Sowohl Federn als
auch Hausdächer verstärken die beim Erdbeben auftretenden
Kräfte. Die beste Lösung in Erdbebengebieten ist die feste
Montage der Einheiten auf im Boden verankerten Betonplatten.
Wenden Sie sich an die Gerätespezialisten von Johnson
Controls, wenn Sie Hilfe bei Projekten in erdbebengefährdeten
Regionen benötigen.
KALTWASSERLEITUNGEN
Gestalten Sie das Kaltwasser-Leistungssystem so, dass die
Umwälzpumpe in den Verdampfer fördert. Die einlass- und
auslassseitigen Anschlüsse für die Verdampferflüssigkeit finden
Sie unter ABMESSUNGEN. Zu Wartungszwecken sollten
sämtliche Leitungen mit Hand-Absperrventilen ausgerüstet sein.
Sehen Sie an den tiefsten Punkten Ablassanschlüsse vor, um
die Verdampfer- und Systemleitungen vollständig entleeren zu
können. In der EINLASS-Leitung zum Verdampfer sollte ein
Schmutzfänger (40er Siebweite) installiert werden, der beim
ersten Anfahren der Wasserpumpen in Funktion sein sollte.
Beim Spülen des Rohrleitungssystems muss der Verdampfer
vom Rohrnetz getrennt sein, damit keine Verunreinigungen
eindringen. Daher empfi ehlt sich der Einbau einer Bypassleitung
mit Absperrventilen. Bei Wartungsarbeiten kann der Bypass
zum Absperren des Wärmetauschers verwendet werden, ohne
dass die Strömung zu anderen Baugruppen unterbrochen wird.
Manometer-Anschlüsse sind an den Einlass- und Auslass-
Wasserleistungen empfohlen. Die Manometer gehören nicht zum
Liefrumfang und müssen bauseitig beigestellt werden.
Die dem Wetter ausgesetzten Kaltwasserleitungen sollten
mit einem als Zubehör erhältlichen Heizkabel umwickelt
und wärmegedämmt werden; alternativ kann der gekühlten
Flüssigkeit auch Glykol zugegeben werden, um ein Einfrieren
bei niedrigen Außentemperaturen zu verhindern.
Für alle Einheiten ist ein Strömungswächter als Zubehörteil
erhältlich. In die Leitungen ausgangsseitig des Verdampfers
ist ein Strömungswächter einzubauen, der nicht zum An- und
Abfahren der Einheit genutzt werden darf.
14
fortgesetzt
MINDEST-WASSERMENGE
Der Kaltwasserkreis sollte mit soviel Wasser wie möglich befüllt
werden. Damit erhöht sich die thermische Schwungmasse im
System (je höher desto besser), die wiederum eine stabile
Steuerung der Wassertemperatur bewirkt und die Zuverlässigkeit
des Systems durch Senkung des Verdichterkreislaufs verbessert.
Für Klimasysteme ist eine Mindestmenge von 3,2 l/kW (13 Litern
pro einer Tonne) Kühlkapazität erforderlich. Besser ist ein
Verhältnis im Bereich von 5.4 to 8.6 l/kW (20 bis 40 Litern/Tonne).
Für Prozessanwendungen ist ein Verhältnis von mindestens 6.5
(27 l/t) erforderlich; optimal sind 7.5 bis 11.8 l/kW (30 bis 50 l/t).
Um eine ausreichende Wassermenge zu erreichen, können ein
Tank installiert oder größere Leitungsdurchmesser verwendet
werden.
VERSORGUNG
DER LAST

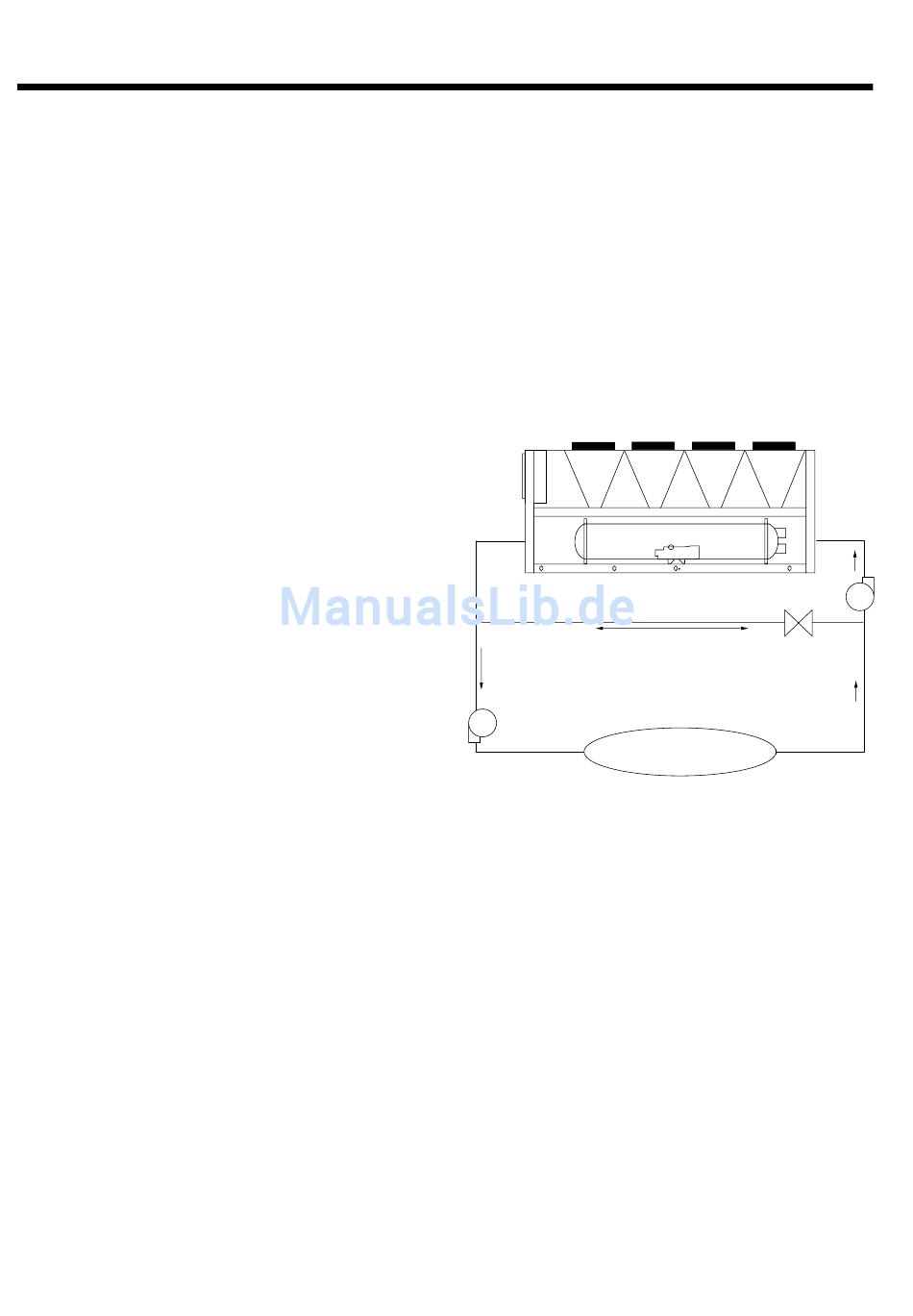

ABBILDUNG 9 – SPEZIELLE WASSER-AUSTRITTS-
TEMPERATUR
SPEZIELLE WASSER-AUSTRITTSTEMPERATUR
Beim YVAA-Flüssigkeitskühler beträgt die maximal zulässige
Wasser-Austrittstemperatur 15,6°C. Einige Prozessanwendungen
benötigen eine etwas höhere Kaltwassertemperatur als sie der
Flüssigkeitskühler abgibt. In solchen Fällen kann eine einfache
Änderung der Leitungsführung das Problem beheben. Durch
das Vermischen von gekühltem Wasser mit zurückfließendem
Prozesswasser lässt sich die Temperatur des in den Prozess
geführten Kaltwassers auf der gewünschten Temperatur
halten. (Um die geforderte höhere Wasseraustrittstemperatur
zu erreichen, kann auch ein Tank verwendet werden – siehe
Abbildung 9)
FORM 201.28-EG1.DE.CE (0416)
BYPASS
ZURÜCK VON
DER LAST
LAST
JOHNSON CONTROLS
