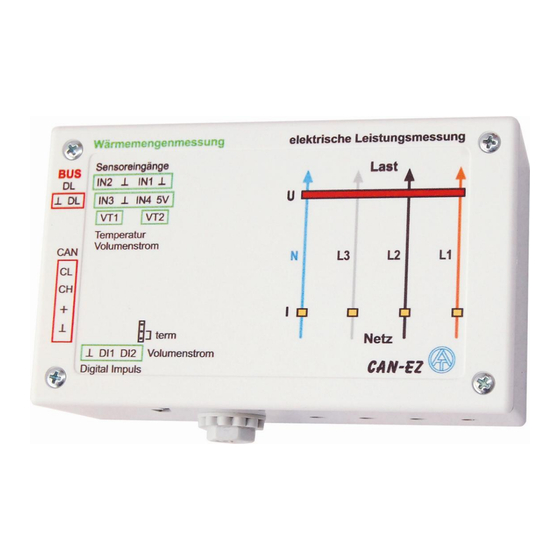

Technische Alternative CAN - EZ Montageanleitung

Can – energiezähler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

CAN - EZ
Version A2.05
CAN – Energiezähler
Bedienung
de
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Technische Alternative CAN - EZ

Inhaltszusammenfassung für Technische Alternative CAN - EZ

  • Seite 1 CAN - EZ Version A2.05 CAN – Energiezähler Bedienung Montageanleitung...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsbestimmungen ....................4 Wartung ..........................4 Systemanforderungen ......................5 Kabelwahl und Netzwerktopologie ..................5 Funktionsbeschreibung ......................6 Montage und Anschluss des Gerätes .................. 6 Anschlussplan ........................7 Anschlussschema für 3-phasige Energiezählung ..............8 Anschlussschema für 1-phasige Energiezählung ..............8 Anschluss Sensoren, DL-Bus und CAN-Bus ...............

  • Seite 4: Sicherheitsbestimmungen

    Sicherheitsbestimmungen Alle Montage – und Verdrahtungsarbeiten am Energiezähler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. Das Gerät entspricht dem neuesten Stand der Technik und erfüllt alle notwendigen Sicher- heitsvorschriften.

  • Seite 5: Systemanforderungen

    Systemanforderungen Für die Anwendung des CAN-EZ inkl. Datenlogging mit Winsol Version ≥2.00 ist min- destens die Version A3.18 am Regler UVR1611 und die Version 2.17 am Bootloader erforderlich. Im CAN-Netzwerk muss ein Regler UVR1611 die Knotennummer 1 besit- zen. Versorgungskapazität Pro Regler (UVR1611) können maximal zwei Geräte (CAN Monitor, CAN-I/O Modul u.

  • Seite 6: Funktionsbeschreibung

    Funktionsbeschreibung Der CAN-Energiezähler CAN-EZ ermöglicht sowohl elektrische Energie als auch Wärme- mengen zu zählen. Die elektrische Energie kann 3- oder 1-phasig gezählt werden. Die Messgrenzen, die in den technischen Daten angegeben werden, sind unbedingt einzuhalten. Bis zu 3 Wärmemengenzähler können realisiert werden. Dafür stehen insgesamt 4 analoge Eingänge für Temperatursensoren (KTY oder PT1000), 2 Impulseingänge für Volumen- stromgeber VSG, 2 Eingänge für Volumenstromsensoren FTS und ein Datenleitungseingang für DL-Sensoren zur Verfügung.

  • Seite 7: Anschlussplan

    Anschlussplan Wärmemengenzählung...

  • Seite 8: Anschlussschema Für 3-Phasige Energiezählung

    Anschlussschema für 3-phasige Energiezählung Anschlussschema für 1-phasige Energiezählung...

  • Seite 9: Anschluss Sensoren, Dl-Bus Und Can-Bus

    Anschluss Sensoren, DL-Bus und CAN-Bus Übersicht Klemmenbezeichnungen Sensoreingänge 1 – 4, Parametrierung im Menü Eingänge, IN1…. IN4 Anschluss der Sensoren zwischen IN1 (2, 3, 4) und Sensormasse Zu beachten: Die Eingänge 3 und 4 haben eine gemeinsame Masse- klemme. Spannungsversorgung für Vortex-Sensoren Spezial-Anschluss für Volumenstromsensoren FTS..
  • Seite 10 Parametrierung der Sensoren FTS..(ohne DL) an den Anschlüssen VT1 bzw. VT2 EINGANG 5 Der Volumenstrom des Sensors an VT1 wird am Eingang TYP: ANALOG 5 gemessen. Der Eingang 5 muss daher wie folgt parame- MESSGR.: Durchfluss triert werden (Beispiel: Sensor FTS4-50): An den Eingang 5 darf kein anderer Volumenstromgeber SENSOR:FTS4-50 DN15...

  • Seite 11: Parametrierung

    Einstieg in das Menü des CAN-EZ (nur als „Experte“ mög- lich) Vend.ID: Herstelleridentifikationsnummer (CB für die Technische Alternative GmbH) Pr.Code: Produktcode des angewählten Knotens (hier für ein CAN-EZ) Rev.Nr.: Revisionsnummer Bez: Produktbezeichnung des Knotens Diese Daten sind von der Technische Alternative GmbH festgelegte Fixwerte und können nicht verändert werden.

  • Seite 12: Hauptmenü

    Parametrierung der Funktionen (AZ, WMZ1-3, EZ4) Netzwerk Einstellungen für CAN Netzwerk Datenverwaltung Datentransfer mit Bootloader MENÜ Version CAN - EZ Betriebssyst: A2.xxDE Versionsnummer und Sprache der Gerätesoftware Bootsektor: B2.xx Versionsnummer des Bootbereiches Betriebssystem: Versionsnummer und Sprache der Gerätesoftware. Die neueste Software (höhere Zahl) steht unter http://www.ta.co.at zum Download zur Verfügung.

  • Seite 13: Menü Messwerteübersicht

    MENÜ Messwerteübersicht In diesem Menü befinden sich alle Einträge der Messwerte in tabellarischer Form: CAN – EZ EINGAENGE: 1: 60,3 °C 27,6 °C 3: 49,2 °C 88,4 °C 543 l/h 644 l/h 4,2 kW ---------------------- weiter ◄ Weiter schalten zur nächsten Displayseite NETZWERK EING.: 1:AUS 17: 25,4 °C...

  • Seite 14: Menü Eingänge

    MENÜ Eingänge Das Menü dient zum Parametrieren der Eingänge des CAN-Energiezählers. EINGAENGE 52,7 °C PAR? ◄ Die Parametrierung der Eingänge erfolgt gleich wie beim Regler UVR1611 und wird in der Anleitung des Reglers 23,4 °C PAR? beschrieben. 68,5 °C PAR? 54,3 °C PAR? 543 l/h...

  • Seite 15: Menü Funktionen

    Beispiele für die Parametrierung von Eingängen EINGANG 1 EINGANG 5 EINGANG 5 TYP: ANALOG TYP: IMPULS TYP: ANALOG MESSGR.: Temperatur MESSGR.: Durchfluss MESSGR.: Durchfluss SENSOR: Pt 1000 SENSOR:FTS4-50 DN15 SENSORKORR.: 0.0 K QUOTIENT: 0,5 l/IMP MITTELW.: 1,0 Sek MITTELWERT: 1,0 Sek MITTELW.: 1.0 Sek Temperatursensor Pt1000...

  • Seite 16: Arbeitszahl

    Arbeitszahl ARBEITSZAHL EINGANGSVARIABLE: Auswahl der beteiligten Zähler SERVICEMENUE: Rücksetzen der History (=Löschen aller Werte) TAGESWERTE: Liste der Tageswerte MONATSWERTE: Liste der Monatswerte JAHRESWERTE: Liste der Jahreswerte (Jahresarbeitszahlen) THERMISCHE LEISTUNG: 12.20 kW 8,64 kW 6,73 kW Aktuelle Werte 27,57 kW ELEKTRISCHE LEISTUNG: 7.01 kW akt.

  • Seite 17: Wärmemengenzähler Wmz 1 - 3

    Wärmemengenzähler WMZ 1 – 3 WAERMEMENGENZAEHLER 1 EINGANGSVARIABLE: Parametrierung des WMZ 1 SERVICEMENUE: Zählerrücksetzung, Kalibrierung Status: UNKALIBRIERT FROSTSCHUTZ: Frostschutzanteil in % T.vorl: 68,2 °C T.rückl.: 56,3 °C DIFF: 11,9 DURCHFL: 468 l/h Aktuelle Werte LEISTUNG: 12,20 kW WAERMEMENGE: 118,2 kWh Eingangsvariable EINGANGSVAR.
  • Seite 18 Servicemenü SERVICEMENUE Zähler loggen Winsol Abfrage, ob Zählerwerte im Programm geloggt werden sollen ZAEHLER RUECKSETZEN: nein Rücksetzen des Zählers auf null WAERMEMENGE: 118,2 kWh aktuelle Wärmemenge KALIBRIERUNG STARTEN: nein Startbefehl für den Kalibriervorgang Status:UNKALIBRIERT der Wärmemengenzähler ist noch nicht kalibriert DIFFERENZ: 0,00 K Anzeige der beim Kalibriervorgang gemessenen Differenz...

  • Seite 19: Zähler Für Elektrische Energie Ez 4

    Zähler für elektrische Energie EZ 4 ENERGIEZAEHLER 4 EINGANGSVARIABLE: Parametrierung des EZ 4 SERVICEMENUE: Zählerrücksetzung LEISTUNG: 4,20 kW ENERGIE: Aktuelle Werte 40,5 kWh Eingangsvariable EINGANGSVAR. EZ4 FREIGABE EZ 4: Quelle: Benutzer Auswahl: Benutzer, Eingang 1-4, Netzwerk digital 1-16 Status: LEISTUNG: Quelle: Eingang 7 Auswahl: Eingang 7, Netzwerk analog 1-16...

  • Seite 20: Menü Netzwerk

    MENÜ Netzwerk NETZWERK Knoten-Nr: das Gerät hat die Netzwerkadresse 40 (Werkseinstellung) Knotenstatus EINGANGSVARIABLE: AUSGANGSVARIABLE: DATENLOGGING: Festlegung der Master-Knotennummer des Datenloggers und des Timeouts Knoten Nr: Jedem Gerät im Netzwerk muss eine andere Adresse (Knotennummer 1-62) zugewiesen werden! Knotenstatus: Zeigt eine Übersicht der aktuellen Zustände der Eingänge und Netzwerkein- gänge des CAN-EZ, vergleichbar mit der Messwerteübersicht.

  • Seite 21: Eingangsvariable

    Eingangsvariable Der CAN-EZ kann von anderen CAN-Netzwerksteilnehmern oder vom DL-Bus (Datenleitung) Werte übernehmen. Diese Eingangsvariablen werden hier festgelegt. Es stehen 16 digitale und 16 analoge Netzwerkeingänge zur Verfügung. EINGANGSVARIABLE DIGITAL: Timeout: Auswahl der Variablen und Festlegung der Timeouts ANALOG: Timeout: Digitale Netzwerkeingänge DIG.

  • Seite 22: Ausgangsvariable

    Ausgangsvariable AUSGANGSVARIABLE DIGITAL: Sendebedingungen: Auswahl der Variablen und Festlegung der Sendebedingun- ANALOG: Sendebed. 1...8: Sendebed. 9..16: Digitale Netzwerkausgänge DIG. NETZW. AUSGANG 1 ◄ 2 13 14 Beispiel: Digitaler Netzwerkausgang 1 DIG. NETZW. AUSGANG 1 Quelle: Eingang 1 Auswahl der Quelle Auswahl: Benutzer (unbenutzt), Eingang 1-4, Netzwerk digital 1-16, Anschlussprüfung U1-U3, I1-I3 Analoge Netzwerkausgänge...

  • Seite 23: Menü Datenverwaltung

    Transfer: erfolgreich Status des letzten Datentransfers DATEN <=> BOOTLD.: ◄ Untermenü für den Datentransfer DATEN <=> BOOTLOADER Daten Upload: CAN - EZ => BOOTLD. Funktionsdaten Upload Daten Download: BOOTLD. => CAN - EZ Funktionsdaten Download BETR.SYSTEM<=BOOTLD.: Betr.system Download: BOOTLD. => CAN - EZ Betriebssystem Update Nachdem der CAN-EZ für den gewünschten Datentransfer vorbereitet und die Sicherheitsab-...

  • Seite 24: Funktionsdaten Upload

    START am Bootloader durchgeführt. Funktionsdaten Download Beim Download werden die am Bootloader gespeicherten Funktionsdaten in den CAN-EZ übertragen und damit die momentane Konfiguration überschrieben. BOOTLD. => CAN - EZ DATENQUELLE: Bootld. Speicherstelle der Funktionsdaten am Bootloader Speicherstelle: 1 DATENZIEL: CAN-EZ Mit „ja“...

  • Seite 25: Betriebssystem Download

    Betriebssystem Download Das Gerät besitzt durch seine Flash- Technologie die Möglichkeit, das eigene Betriebssys- tem (Gerätesoftware) durch eine aktuellere Version (Bezug aus dem Downloadbereich der Internet-Adresse http://www.ta.co.at) mit Hilfe des Bootloaders zu ersetzen. Für den Transfer des Betriebssystems vom PC zum Bootloader ist mindestens die Version 2.08 des Memory Managers erforderlich.

  • Seite 26: Datenlogging Von Werten Des Can-Ez (C.m.i.)

    Datenlogging von Werten des CAN-EZ (C.M.I.) Das Datenlogging mit dem Interface C.M.I. wird in der Anleitung für Winsol (Version ≥ 2.02) beschrieben. Die geloggten Werte werden auf 2 Datensätze aufgeteilt: Analog 1-6 Analog 7-8 Analog 9-12 Digital 1-16 Zähler 1-3 Datensatz 1 Eingänge unbenutzt...

  • Seite 27: Datenlogging Von Werten Des Can-Ez

    Datenlogging von Werten des CAN-EZ (BL-NET Für das Datenlogging benötigt man den Bootloader BL-NET (ab Version 2.17). Das Pro- gramm Winsol (ab Version 2.00) ermöglicht die Erfassung und Auswertung der vom Boot- loader aufgezeichneten Messwerte des CAN-EZ. Eine genaue Beschreibung des Program- mes Winsol ist in der Anleitung des Bootloaders BL-NET enthalten.

  • Seite 28: Aktuelle Messwerte

    Wichtige Hinweise zu CAN-Datenlogging: Im CAN-Netzwerk muss ein Regler UVR1611 die Knotennummer 1 besitzen, damit der Zeitstempel dieses Reglers vom Bootloader über- nommen werden kann. Dieser Regler muss mindestens die Version A3.18 haben. Folgende Einheiten werden als Temperatur ausgegeben: l/Impuls, V, mA, Impuls, kOhm, km/h, bar, % Raumfeuchte.
  • Seite 29 Im Beispiel wurde die Anzeige der Werte des CAN-EZ in den „Geräten“ 3 und 4 festgelegt. Das ergibt folgende Ansichten im Register „Aktuelle Messwerte“: Datensatz 1 des CAN-EZ (im Beispiel: Gerät 3): Folgende Werte werden angezeigt: Analog 1 - 6 : Analoge Eingänge 1 - 6 Analog 7 und 8 : unbenutzt Analog 9 - 12 : Analoge Netzwerkeingänge 1 - 4 Digital 1 –...
  • Seite 30 Datensatz 2 des CAN-EZ (im Beispiel: Gerät 4): Folgende Werte werden angezeigt: Analog 1 - 12 : Analoge Netzwerkeingänge 5 - 16 Digital 1 - 16 : Digitale Netzwerkeingänge 1 - 16 Zähler 1: Zähler für elektrische Energie Zähler 2 – 3: unbenutzt Damit der Zähler für elektrische Energie geloggt wird, muss im Servicemenü...

  • Seite 31: Hinweise Zur Genauigkeit

    Hinweise zur Genauigkeit Die Präzision aller erfassten Energien und Energieflüsse hängt von vielen Faktoren ab und soll hier einer näheren Betrachtung unterzogen werden. PT1000-Temperatursensoren der Klasse B haben eine Genauigkeit von +/- 0,55K (bei 50°C). Bei Sensoren der Klasse A (z.B. ultraschneller Sensor MSP60) beträgt die Genauigkeit +/- 0,25K (bei 50°C).

  • Seite 32: Technische Daten

    Technische Daten Wichtige Hinweise auf die Messgrenzen des elektrischen Energiezählers: 1. Ist nur die Wirkleistung in kW bekannt, ist der cos phi zu beachten. 2. Die Verbraucherleistung muss innerhalb der angegebenen Leistungsgrenzen liegen. 3. Da die Stromaufnahme von Wärmepumpen mit Frequenzumformern (Invertern) nicht sinusförmig ist, besteht die Gefahr einer Übersteuerung des Messwerks und Verursachung eines Messfehlers.

  • Seite 33: Eu-Konformitätserklärung

    EU - Konformitätserklärung Dokument- Nr. / Datum: TA12005 / 19.11.2012 Hersteller: Technische Alternative elektronische SteuerungsgerätegesmbH. Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: CAN-EZ Markennamen: Technische Alternative GmbH. Produktbeschreibung: CAN-Energiezähler...

  • Seite 36: Garantiebedingungen

    Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewähr- leistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative elektronische Steuerungsgerätegesellschaft m. b. H. ge- währt zwei Jahre Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauf- ten Geräte und Teile.
