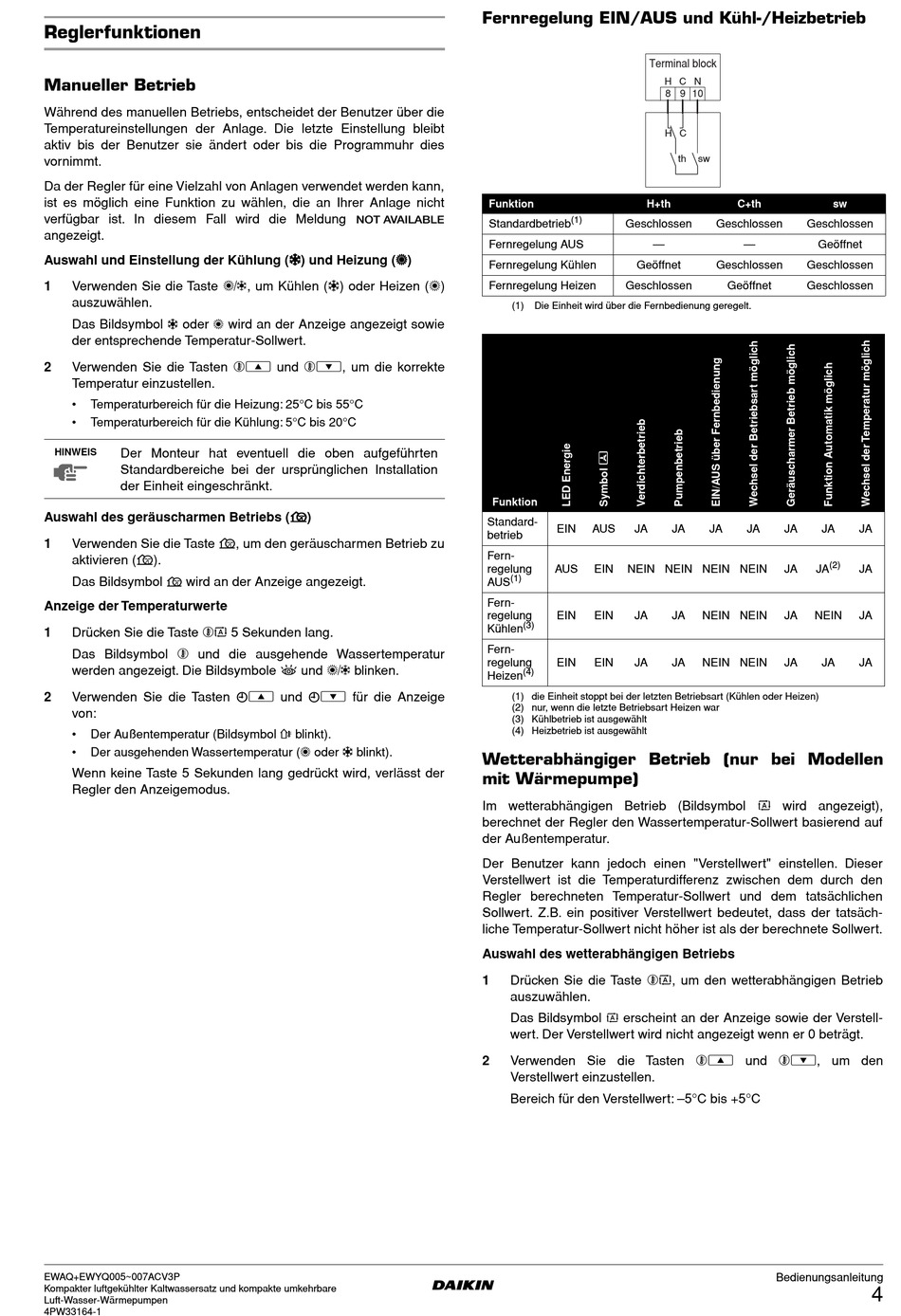

Reglerfunktionen

Manueller Betrieb

Während des manuellen Betriebs, entscheidet der Benutzer über die
Temperatureinstellungen der Anlage. Die letzte Einstellung bleibt
aktiv bis der Benutzer sie ändert oder bis die Programmuhr dies
vornimmt.
Da der Regler für eine Vielzahl von Anlagen verwendet werden kann,
ist es möglich eine Funktion zu wählen, die an Ihrer Anlage nicht
verfügbar ist. In diesem Fall wird die Meldung n
angezeigt.
Auswahl und Einstellung der Kühlung (c c c c ) und Heizung (h h h h )
1 Verwenden Sie die Taste =, um Kühlen (c) oder Heizen (h)
auszuwählen.
Das Bildsymbol c oder h
der entsprechende Temperatur-Sollwert.
Verwenden Sie die Tasten bi und bj, um die korrekte
2
Temperatur einzustellen.
• Temperaturbereich für die Heizung: 25°C bis 55°C
• Temperaturbereich für die Kühlung: 5°C bis 20°C
HINWEIS Der Monteur hat eventuell die oben aufgeführten
Standardbereiche bei der ursprünglichen Installation
der Einheit eingeschränkt.
Auswahl des geräuscharmen Betriebs (s
Verwenden Sie die Taste s, um den geräuscharmen Betrieb zu
1
aktivieren (s).
Das Bildsymbol s wird an der Anzeige angezeigt.
Anzeige der Temperaturwerte
Drücken Sie die Taste ba 5 Sekunden lang.
1
Das Bildsymbol b und die ausgehende Wassertemperatur
werden angezeigt. Die Bildsymbole l und = blinken.
2 Verwenden Sie die Tasten pi und pj für die Anzeige
von:
• Der Außentemperatur (Bildsymbol u blinkt).
Der ausgehenden Wassertemperatur (h oder c blinkt).
•
Wenn keine Taste 5 Sekunden lang gedrückt wird, verlässt der
Regler den Anzeigemodus.
EWAQ+EWYQ005~007ACV3P
Kompakter luftgekühlter Kaltwassersatz und kompakte umkehrbare
Luft-Wasser-Wärmepumpen
4PW33164-1
wird an der Anzeige angezeigt sowie
s ) s
s
Fernregelung EIN/AUS und Kühl-/Heizbetrieb
Terminal block
Funktion H+th
(1)
Standardbetrieb Geschlossen
Fernregelung AUS
Fernregelung Kühlen Geöffnet
Fernregelung Heizen Geschlossen
(1) Die Einheit wird über die Fernbedienung geregelt.
Funktion
Standard-
EIN AUS JA
betrieb
Fern-
regelung AUS EIN NEIN NEIN NEIN NEIN
(1)
AUS
Fern-
regelung EIN EIN JA
(3)
Kühlen
Fern-
regelung EIN EIN JA
(4)
Heizen
(1) die Einheit stoppt bei der letzten Betriebsart (Kühlen oder Heizen)
(2) nur, wenn die letzte Betriebsart Heizen war
(3) Kühlbetrieb ist ausgewählt
(4) Heizbetrieb ist ausgewählt
Wetterabhängiger Betrieb (nur bei Modellen
mit Wärmepumpe)
Im wetterabhängigen Betrieb (Bildsymbol a wird angezeigt),
berechnet der Regler den Wassertemperatur-Sollwert basierend auf
der Außentemperatur.
Der Benutzer kann jedoch einen "Verstellwert" einstellen. Dieser
Verstellwert ist die Temperaturdifferenz zwischen dem durch den
Regler berechneten Temperatur-Sollwert und dem tatsächlichen
Sollwert. Z.B. ein positiver Verstellwert bedeutet, dass der tatsäch-
liche Temperatur-Sollwert nicht höher ist als der berechnete Sollwert.
Auswahl des wetterabhängigen Betriebs
Drücken Sie die Taste ba, um den wetterabhängigen Betrieb
1
auszuwählen.
Das Bildsymbol a erscheint an der Anzeige sowie der Verstell-
wert. Der Verstellwert wird nicht angezeigt wenn er 0 beträgt.
Verwenden Sie die Tasten bi und bj, um den
2
Verstellwert einzustellen.
Bereich für den Verstellwert: –5°C bis +5°C
H C N
8 9 10
H C
th sw
C+th
Geschlossen Geschlossen
— — Geöffnet
Geschlossen Geschlossen
Geöffnet Geschlossen
JA JA JA JA JA
JA JA
JA NEIN NEIN JA NEIN
JA NEIN NEIN JA JA
Bedienungsanleitung
sw
JA
(2)
JA
JA
JA
4
