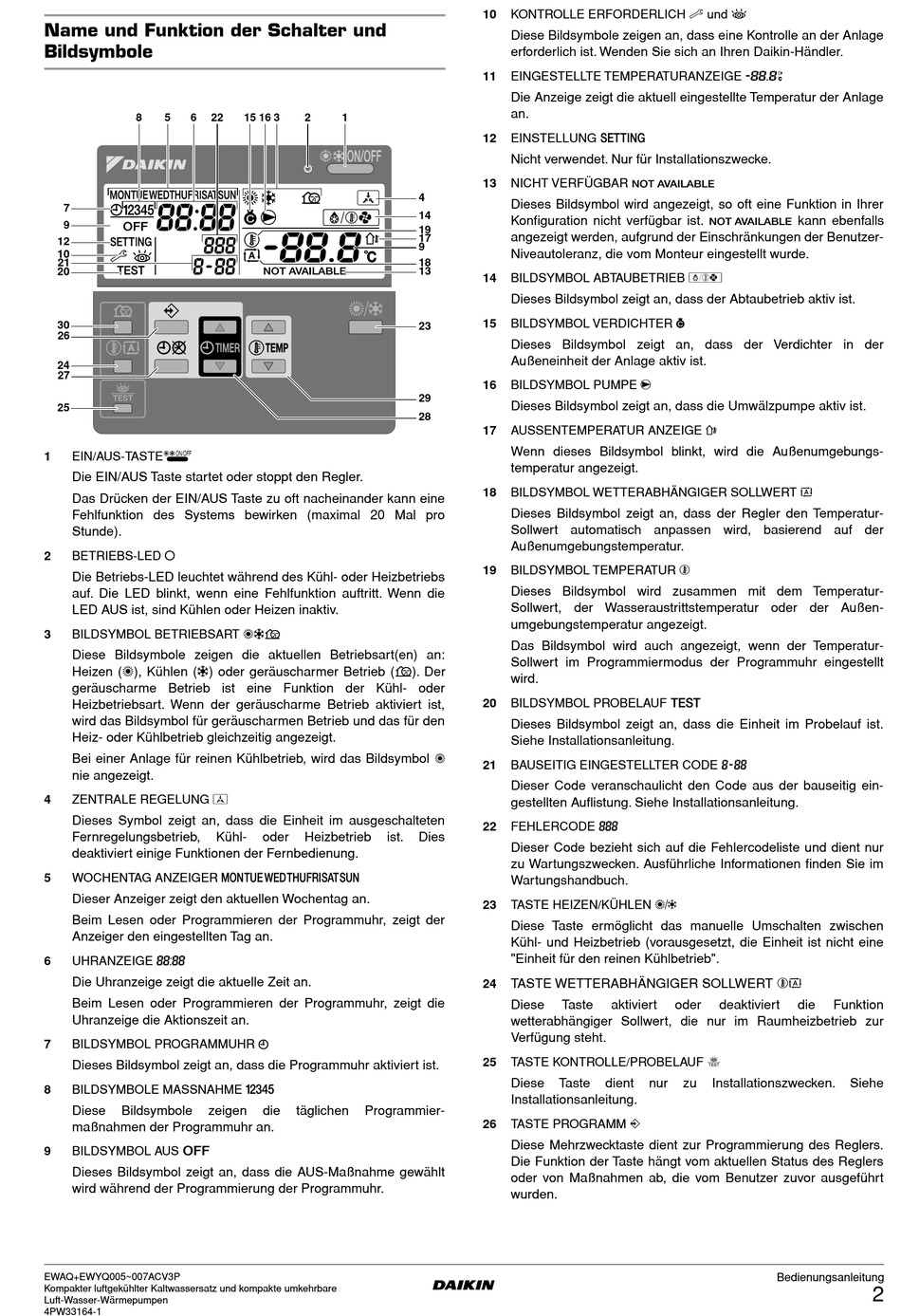

Name und Funktion der Schalter und
Bildsymbole
8 5 6 22
7
9
12
10
21
20
30
26
24
27
25
1 EIN/AUS-TASTE o
Die EIN/AUS Taste startet oder stoppt den Regler.
Das Drücken der EIN/AUS Taste zu oft nacheinander kann eine
Fehlfunktion des Systems bewirken (maximal 20 Mal pro
Stunde).
2 BETRIEBS-LED 0
Die Betriebs-LED leuchtet während des Kühl- oder Heizbetriebs
auf. Die LED blinkt, wenn eine Fehlfunktion auftritt. Wenn die
LED AUS ist, sind Kühlen oder Heizen inaktiv.
BILDSYMBOL BETRIEBSART hcs
3
Diese Bildsymbole zeigen die aktuellen Betriebsart(en) an:
Heizen ( h ), Kühlen ( c ) oder geräuscharmer Betrieb ( s ). Der
geräuscharme Betrieb ist eine Funktion der Kühl- oder
Heizbetriebsart. Wenn der geräuscharme Betrieb aktiviert ist,
wird das Bildsymbol für geräuscharmen Betrieb und das für den
Heiz- oder Kühlbetrieb gleichzeitig angezeigt.
Bei einer Anlage für reinen Kühlbetrieb, wird das Bildsymbol
nie angezeigt.
4 ZENTRALE REGELUNG e
Dieses Symbol zeigt an, dass die Einheit im ausgeschalteten
Fernregelungsbetrieb,
deaktiviert einige Funktionen der Fernbedienung.
WOCHENTAG ANZEIGER 1234567
5
Dieser Anzeiger zeigt den aktuellen Wochentag an.
Beim Lesen oder Programmieren der Programmuhr, zeigt der
Anzeiger den eingestellten Tag an.
6 UHRANZEIGE 8
Die Uhranzeige zeigt die aktuelle Zeit an.
Beim Lesen oder Programmieren der Programmuhr, zeigt die
Uhranzeige die Aktionszeit an.
BILDSYMBOL PROGRAMMUHR p
7
Dieses Bildsymbol zeigt an, dass die Programmuhr aktiviert ist.
BILDSYMBOLE MASSNAHME q
8
Diese Bildsymbole zeigen
maßnahmen der Programmuhr an.
BILDSYMBOL AUS x
9
Dieses Bildsymbol zeigt an, dass die AUS-Maßnahme gewählt
wird während der Programmierung der Programmuhr.
EWAQ+EWYQ005~007ACV3P
Kompakter luftgekühlter Kaltwassersatz und kompakte umkehrbare
Luft-Wasser-Wärmepumpen
4PW33164-1
15 16 3 2 1
Kühl- oder Heizbetrieb
die täglichen Programmier-
KONTROLLE ERFORDERLICH k und l
10
Diese Bildsymbole zeigen an, dass eine Kontrolle an der Anlage
erforderlich ist. Wenden Sie sich an Ihren Daikin-Händler.
11 EINGESTELLTE TEMPERATURANZEIGE 9
Die Anzeige zeigt die aktuell eingestellte Temperatur der Anlage
an.
12 EINSTELLUNG $
Nicht verwendet. Nur für Installationszwecke.
NICHT VERFÜGBAR n
13
4
Dieses Bildsymbol wird angezeigt, so oft eine Funktion in Ihrer
14
Konfiguration nicht verfügbar ist.
19
angezeigt werden, aufgrund der Einschränkungen der Benutzer-
17
9
Niveautoleranz, die vom Monteur eingestellt wurde.
18
13
BILDSYMBOL ABTAUBETRIEB d
14
Dieses Bildsymbol zeigt an, dass der Abtaubetrieb aktiv ist.
BILDSYMBOL VERDICHTER ç
15
23
Dieses Bildsymbol zeigt an, dass der Verdichter in der
Außeneinheit der Anlage aktiv ist.
BILDSYMBOL PUMPE é
16
29
Dieses Bildsymbol zeigt an, dass die Umwälzpumpe aktiv ist.
28
17 AUSSENTEMPERATUR ANZEIGE u
Wenn dieses Bildsymbol blinkt, wird die Außenumgebungs-
temperatur angezeigt.
18 BILDSYMBOL WETTERABHÄNGIGER SOLLWERT a
Dieses Bildsymbol zeigt an, dass der Regler den Temperatur-
Sollwert automatisch anpassen wird, basierend auf der
Außenumgebungstemperatur.
BILDSYMBOL TEMPERATUR b
19
Dieses Bildsymbol wird zusammen mit dem Temperatur-
Sollwert, der Wasseraustrittstemperatur oder der Außen-
umgebungstemperatur angezeigt.
Das Bildsymbol wird auch angezeigt, wenn der Temperatur-
Sollwert im Programmiermodus der Programmuhr eingestellt
wird.
BILDSYMBOL PROBELAUF t
20
Dieses Bildsymbol zeigt an, dass die Einheit im Probelauf ist.
Siehe Installationsanleitung.
h
BAUSEITIG EINGESTELLTER CODE ;
21
Dieser Code veranschaulicht den Code aus der bauseitig ein-
gestellten Auflistung. Siehe Installationsanleitung.
FEHLERCODE :
22
ist. Dies
Dieser Code bezieht sich auf die Fehlercodeliste und dient nur
zu Wartungszwecken. Ausführliche Informationen finden Sie im
Wartungshandbuch.
TASTE HEIZEN/KÜHLEN =
23
Diese Taste ermöglicht das manuelle Umschalten zwischen
Kühl- und Heizbetrieb (vorausgesetzt, die Einheit ist nicht eine
"Einheit für den reinen Kühlbetrieb".
TASTE WETTERABHÄNGIGER SOLLWERT ba
24
Diese
wetterabhängiger Sollwert, die nur im Raumheizbetrieb zur
Verfügung steht.
TASTE KONTROLLE/PROBELAUF z
25
Diese
Installationsanleitung.
TASTE PROGRAMM <
26
Diese Mehrzwecktaste dient zur Programmierung des Reglers.
Die Funktion der Taste hängt vom aktuellen Status des Reglers
oder von Maßnahmen ab, die vom Benutzer zuvor ausgeführt
wurden.
n
Taste aktiviert oder deaktiviert
Taste dient nur zu Installationszwecken.
kann ebenfalls
die Funktion
Siehe
Bedienungsanleitung
2
