EventLITE 7/4

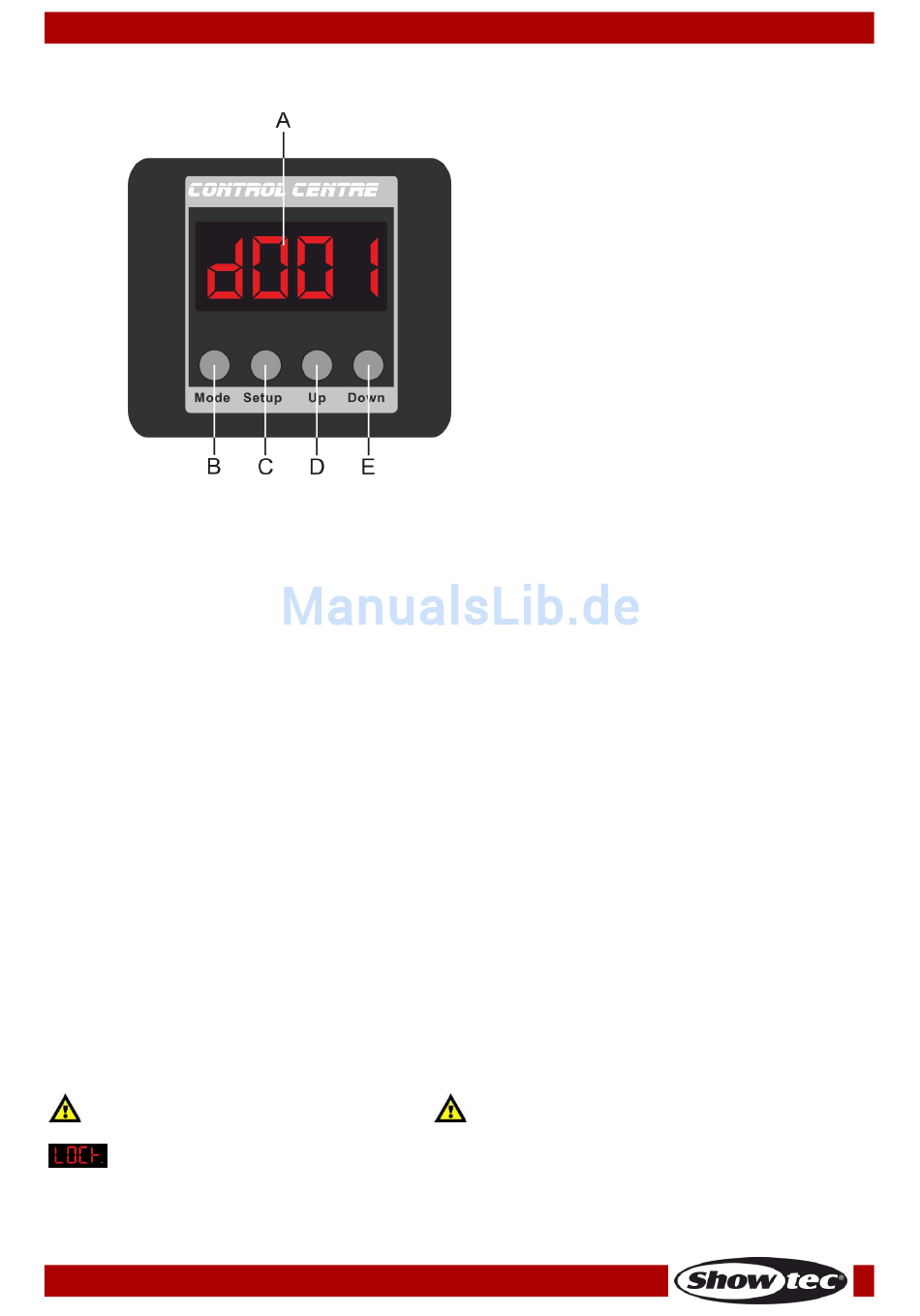

Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der EventLITE vom Controller gesteuert wird. Achten Sie bei der Verwendung eines
Controllers darauf, dass das Gerät maximal über 11 Kanäle verfügt.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere EventLITEs verwenden.
Daher sollte die DMX-Adresse des ersten EventLITEs 1(d001) sein; die DMX-Adresse des zweiten EventLITEs
sollte 1+11=12 (d012) sein; die DMX-Adresse des dritten EventLITEs sollte 12+11=23 (d023) sein, etc. Stellen
Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne EventLITE korrekt gesteuert
werden kann. Wenn zwei oder mehreren EventLITEs ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Steuerung: Nachdem Sie allen EventLITEs eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult steuern.
Hinweis: Beim Einschalten erkennt der EventLITE automatisch, ob er DMX-512-Daten empfängt. Der
„Punkt" hinter der ersten Ziffer erlischt, wenn über den DMX-Eingang keine Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die
korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Sperren nach 10 Sekunden
Wenn 10s lang keine Tasten betätigt werden, erlischt die Displayanzeige und es erscheint stattdessen
. Halten Sie mindestens 3s lang gleichzeitig die Mode- und Down-Taste gedrückt, um das Display
wieder zu entsperren.
Bestellnummer: 44005
A).LED-Display
B). Mode-Taste
C).Setup-Taste
D). Up-Taste
E). Down-Taste
Abb. 09
17
