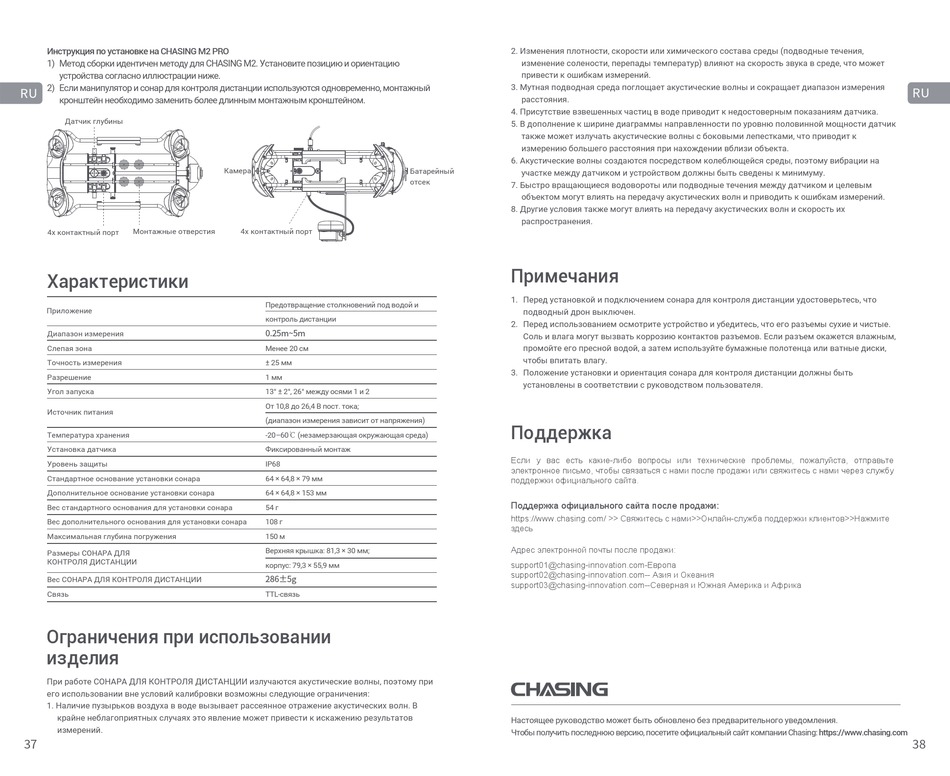

Инструкция по установке на CHASING M2 PRO
1) Метод сборки идентичен методу для CHASING M2. Установите позицию и ориентацию
устройства согласно иллюстрации ниже.
RU
2) Если манипулятор и сонар для контроля дистанции используются одновременно, монтажный
кронштейн необходимо заменить более длинным монтажным кронштейном.
Датчик глубины
Монтажные отверстия
4х контактный порт
Характеристики
Приложение
Диапазон измерения
Слепая зона
Точность измерения
Разрешение
Угол запуска
Источник питания
Температура хранения
Установка датчика
Уровень защиты
Стандартное основание установки сонара
Дополнительное основание установки сонара
Вес стандартного основания для установки сонара
Вес дополнительного основания для установки сонара
Максимальная глубина погружения
Размеры СОНАРА ДЛЯ
КОНТРОЛЯ ДИСТАНЦИИ
Вес СОНАРА ДЛЯ КОНТРОЛЯ ДИСТАНЦИИ
Связь
Ограничения при использовании
изделия
При работе СОНАРА ДЛЯ КОНТРОЛЯ ДИСТАНЦИИ излучаются акустические волны, поэтому при
его использовании вне условий калибровки возможны следующие ограничения:
1. Наличие пузырьков воздуха в воде вызывает рассеянное отражение акустических волн. В
крайне неблагоприятных случаях это явление может привести к искажению результатов
измерений.
37
Камера
4х контактный порт
Предотвращение столкновений под водой и
контроль дистанции
0.25m~5m
Менее 20 см
± 25 мм
1 мм
13° ± 2°, 26° между осями 1 и 2
От 10,8 до 26,4 В пост. тока;
(диапазон измерения зависит от напряжения)
-20–60℃ (незамерзающая окружающая среда)
Фиксированный монтаж
IP68
64 × 64,8 × 79 мм
64 × 64,8 × 153 мм
54 г
108 г
150 м
Верхняя крышка: 81,3 × 30 мм;
корпус: 79,3 × 55,9 мм
286±5g
TTL-связь
2. Изменения плотности, скорости или химического состава среды (подводные течения,
изменение солености, перепады температур) влияют на скорость звука в среде, что может
привести к ошибкам измерений.
3. Мутная подводная среда поглощает акустические волны и сокращает диапазон измерения
расстояния.
4. Присутствие взвешенных частиц в воде приводит к недостоверным показаниям датчика.
5. В дополнение к ширине диаграммы направленности по уровню половинной мощности датчик
также может излучать акустические волны с боковыми лепестками, что приводит к
измерению большего расстояния при нахождении вблизи объекта.
6. Акустические волны создаются посредством колеблющейся среды, поэтому вибрации на
Батарейный участке между датчиком и устройством должны быть сведены к минимуму.
отсек
7. Быстро вращающиеся водовороты или подводные течения между датчиком и целевым
объектом могут влиять на передачу акустических волн и приводить к ошибкам измерений.
8. Другие условия также могут влиять на передачу акустических волн и скорость их
распространения.
Примечания
1. Перед установкой и подключением сонара для контроля дистанции удостоверьтесь, что
подводный дрон выключен.
2. Перед использованием осмотрите устройство и убедитесь, что его разъемы сухие и чистые.
Соль и влага могут вызвать коррозию контактов разъемов. Если разъем окажется влажным,
промойте его пресной водой, а затем используйте бумажные полотенца или ватные диски,
чтобы впитать влагу.
3. Положение установки и ориентация сонара для контроля дистанции должны быть
установлены в соответствии с руководством пользователя.
Поддержка
Если у вас есть какие-либо вопросы или технические проблемы, пожалуйста, отправьте
электронное письмо, чтобы связаться с нами после продажи или свяжитесь с нами через службу
поддержки официального сайта.
Поддержка официального сайта после продажи:
https://www.chasing.com/ >> Свяжитесь с нами>>Онлайн-служба поддержки клиентов>>Нажмите
здесь
Адрес электронной почты после продажи:
support01@chasing-innovation.com-Европа
support02@chasing-innovation.com-- Азия и Океания
support03@chasing-innovation.com--Северная и Южная Америка и Африка
Настоящее руководство может быть обновлено без предварительного уведомления.
Чтобы получить последнюю версию, посетите официальный сайт компании Chasing: https://www.chasing.com
